| Brand Name: | GEZHI or OEM |
| Nomor Model: | 1x32CH-AAWG-D |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 HARI KERJA |
| Payment Terms: | T / T, Western Union |

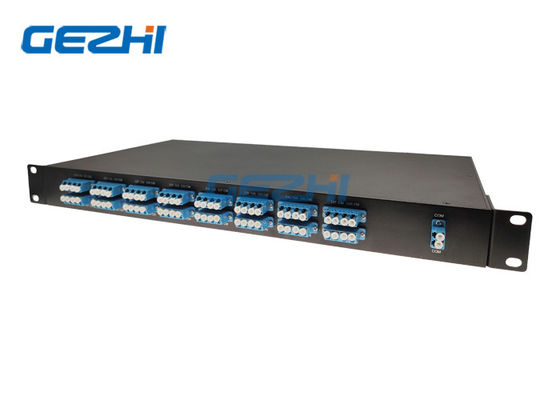

Duplex Athermal Arrayed-waveguide grating Mux dan Demux 1RU Rack Mount
Duplex Athermal Arrayed-waveguide kisi Gezhi Mux dan Demux 1RU Rack Mountadalah modul optik pasif dengan kepadatan tinggi, kehilangan rendah dan mandiri.Ini didasarkan pada AWG-termal denganTeknologi Monolitik Gaussian.Duplex Athermal Arrayed-waveguide grating Mux dan Demux 1RU Rack Mount menawarkan solusi WDM ultra-loss (Max: 3.5dB) dan isolasi saluran tinggi untuk aplikasi akses metro dan pusat data.Duplex Athermal Arrayed-waveguide grating Mux dan Demux 1RU Rack Mount memudahkan penanganan serat, keandalan jangka panjang dan isolasi saluran yang sangat baik dalam Rackmount 1U 19 ", yang merupakan perangkat ideal untuk sistem yang membutuhkan kinerja yang unggul, biaya rendah dan jumlah saluran tinggi Duplex Athermal Arrayed-waveguide grating Mux dan Demux 1RU Rack Mount built-in Mux + Demux dalam satu unit, bekerja pada dua serat jaringan.
|
fitur |
Aplikasi |
|
|
Spesifikasi
| Parameter | Kondisi | Spesifikasi | Unit | ||
| Min. | Maks. | ||||
| Suhu Operasional | Pengoperasian | -5 | 65 | oC | |
| Kelembaban Operasi | Pengoperasian | 5 | 95 | % RH | |
| Suhu penyimpanan | Non_Operating | -40 | +85 | oC | |
| Kelembaban penyimpanan | Non_Operating | 5 | 95 | % RH | |
| SPESIFIKASI OPTIK | AWG GAUSSIAN AAWG | ||||
| Parameter | Kondisi | Spesifikasi | Unit | ||
| Min | Tipe | Maks | |||
| Jumlah Saluran | 2-1 × 32 | ||||
| Spasi Saluran Nomor | 100GHz | 100 | GHz | ||
| Cha.Panjang gelombang tengah | Frekuensi ITU. | C –band | nm | ||
| Kosongkan Passband Saluran | ± 0,1 | nm | |||
| SPESIFIKASI OPTIK | |||||
| Parameter | Kondisi | Spesifikasi | Unit | ||
| Min | Tipe | Maks | |||
| Stabilitas Panjang Gelombang | Kisaran maksimum kesalahan panjang gelombang semua saluran dan suhu dalam polarisasi rata-rata. | ± 0,05 | nm | ||
| -1 dB -1 Bandwidth Saluran | Hapus saluran bandwidth yang ditentukan oleh bentuk passband.Untuk setiap saluran | 0,24 | nm | ||
| -3 dB -3 dB Bandwidth Saluran | Hapus saluran bandwidth yang ditentukan oleh bentuk passband.Untuk setiap saluran | 0,43 | nm | ||
| Kerugian Penyisipan Optik di kisi ITU | Didefinisikan sebagai transmisi minimum pada panjang gelombang ITU untuk semua saluran.Untuk setiap saluran, pada semua suhu dan polarisasi. | 3.2 | 3.5 | dB | |
| Isolasi Saluran yang Berdekatan | Perbedaan kerugian penyisipan dari transmisi rata-rata pada panjang gelombang kisi ITU ke daya tertinggi, semua polarisasi, dalam pita ITU dari saluran yang berdekatan. | 30 | dB | ||
| Non-Berdekatan, Isolasi Saluran | Perbedaan kerugian penyisipan dari transmisi rata-rata pada panjang gelombang kisi ITU ke daya tertinggi, semua polarisasi, dalam pita ITU dari saluran yang tidak berdekatan. | 40 | dB | ||
| Isolasi Saluran Total |
Selisih kerugian penyisipan kumulatif total dari transmisi rata-rata pada panjang gelombang grid ITU ke daya tertinggi, semua polarisasi, dalam pita ITU semua saluran lain, termasuk saluran yang berdekatan. |
33 | dB | ||
| Penyisipan Kehilangan Keseragaman | Kisaran maksimum variasi kehilangan penyisipan dalam ITU di semua saluran, polarisasi, dan suhu. | 0.8 | 1.0 | dB | |
| Ripple Kerugian Penyisipan |
Maksima dan minimal kerugian optik apa pun Pita ITU, tidak termasuk titik batas, untuk setiap saluran di setiap port |
0,4 | 0,5 | dB | |
| Direktivitas | Rasio daya yang dipantulkan dari saluran apa pun (selain saluran n) dengan daya masuk dari saluran input n | 50 | dB | ||
| Kerugian pengembalian optik | Port input & output | 40 | dB | ||
| PDLPolarization Dependent Loss dalam Clear Channel Band | Nilai kasus terburuk diukur dalam pita ITU | 0,3 | 0,5 | dB | |
| Dispersi Mode Polarisasi | 0,5 | ps | |||
| Daya Optik Maksimum | 23 | dBm | |||
| Output input MUXDEMUX Rentang pemantauan | -35 | +23 | dBm | ||
meminta informasi
| AWG | X | XX | X | XX | X | XX |
| Spasi Saluran | Jumlah Saluran | Konfigurasi | Saluran 1 | Jenis Paket | Konektor Masuk / Keluar | |
| 1 = 100GHz |
32 = 32 Saluran 40 = 40 Saluran 44 = 44 Saluran 48 = 48 Saluran
|
S = Serat Tunggal D = Serat Ganda |
21 = Ch21 …… 34 = Ch34 …… 50 = Ch50 …… |
RU = 19 ”1U Rackmount |
0 = Tidak Ada 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = Tentukan |
32 Saluran AAWG DWDM 19 “Bingkai 1U
