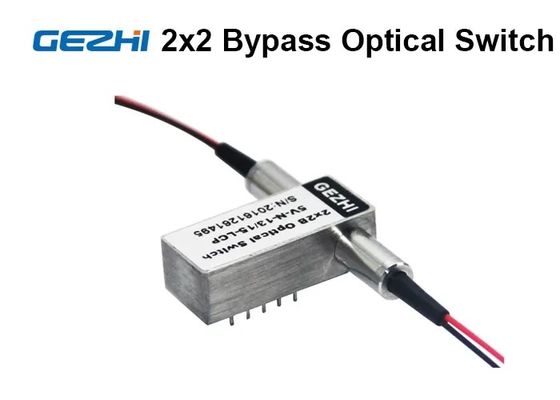

2x2 Bypass Switch Optik

Name: 2x2 Bypass Switch Optik
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2 Bypass Switch Optik
Price: 360.00 USD
Availability: InStock

Nama merek:	GEZHI or OEM
Nomor Model:	2x2 Bypass Switch Optik
Moq:	1 pc
harga:	dapat dinegosiasikan
Delivery Time:	2-7 hari kerja
Ketentuan Pembayaran:	T / T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS FCC,ISO9001

Panjang gelombang:

850nm atau 1260 ~ 1650nm

Jenis kontrol:

Latching Atau Non-Latching

Sumber Daya listrik:

3V atau 5V

Penyambung:

LC / SC / FC / ST (PC Atau APC)

Nama Produk:

2x2 Saklar Bypass Fiber Optik

Aplikasi:

Multiplexer add / drop yang dapat dikonfigurasi ulang

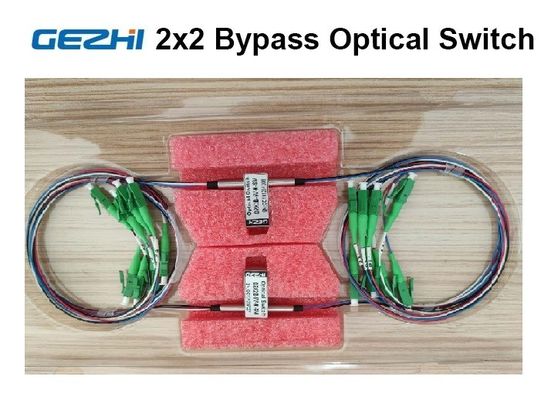

Kemasan rincian:

2 lembar dalam busa dengan Kotak plastik

Menyediakan kemampuan:

60000 pcs per bulan

Menyoroti:

2x2 Menempel Switch Optik

1650nm Fiber Bypass Switch

2x2 Single Mode Fiber Switch

Deskripsi Produk

2x2 Single Mode Fiber Optik Bypass Switch untuk Perlindungan Jaringan Optik

Switch pintas optik GEZHI 2x2 untuk jaringan serat optik 100M / 1G / 10G melindungi jaringan dari kegagalan dan memastikan integritas jaringan selama kehilangan daya.Masing-masing sakelar bypass serat optik GEZHI ini mencakup port Jaringan dan port Monitor.Port jaringan digunakan untuk koneksi ke koneksi jaringan utama dan menyediakan mekanisme perlindungan, dan port Monitor digunakan untuk down-link perangkat jaringan lokal.Ketika daya menyala, mode operasi dari saklar Bypass diatur ke Normal, dan perangkat jaringan lokal terhubung dengan jaringan utama.Ketika listrik mati, sakelar Bypass optik 2x2 dengan cepat diatur ke mode pintas untuk mengisolasi jaringan utama dari perangkat jaringan lokal.

fitur

Ukuran terkecil

Rendahnya Rugi Penyisipan

Kecepatan Beralih Cepat

PCB Mountable

Tersedia dalam Mode Tunggal / Mode Multi

Kepatuhan RoHS

Jenis Industri Tersedia

Aplikasi

Perlindungan dan pemulihan jaringan optik

Pemantauan jaringan optik

Multiplexer add / drop yang dapat dikonfigurasi ulang

Perlindungan peralatan transmisi

Penelitian dan Pengembangan

Router panjang gelombang

Spesifikasi

Parameter		GZ-FSW-2 × 2B
Rentang panjang gelombang	nm	850 ± 40/1300 ± 40	1260 ～ 1650
Panjang operasi operasi	nm	850/1300	1310/1490/1550/1625/1650
Kerugian Penyisipan	dB	Ketik: 0,8 Maks: 1,2	Ketik: 0,6 Maks: 0,8
Mengembalikan kerugian	dB	MM≥30 SM≥50
Crosstalk	dB	MM≥35 SM≥55
PDL	dB	≤0,05
WDL	dB	≤0,25
TDL	dB	≤0,25
Pengulangan	dB	≤ ± 0,02
Sumber Daya listrik	v	3.0 atau 5.0
Seumur hidup	waktu	≥10⁷
Alihkan Waktu	MS	≤8
Daya Transmisi	mW	≤500
Suhu Operasional	℃	-20 ～ + 70
Suhu penyimpanan	℃	-40 ～ + 85
Bobot	g	16
Dimensi	mm	(L) 27.0 × (W) 12.0 × (H) 8.2 kustomisasi tersedia.

Rute Optik

Status Satu

Status Dua

2x2 Bypass Switch Optik 0

Pin

Parameter	Pin	Penggerak Listrik				Sensor Status
2 × 2B	Jalur Optik	1	5	6	10	2-3	3-4	7-8	8-9
Non-latching	P1-P3	-	-	-	-	Menutup	Buka	Buka	Menutup
Non-latching	P1-P4, P2-P3	V +	-	-	GND	Buka	Menutup	Menutup	Buka
menempel	P1-P3	-	-	GND	V +	Menutup	Buka	Buka	Menutup
menempel	P1-P4 P2-P3	V +	GND	-	-	Buka	Menutup	Menutup	Buka

informasi pemesanan

Mode	Panjang gelombang	Jenis Tegangan	Model Kontrol	Jenis serat	Diameter serat	Panjang serat	Penyambung
S = SM M = MM	85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya	3 = 3V 5 = 5V	L = Menempel N = Non-Latching	5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Lainnya	25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya	1 = 1m 2 = 1,5 m X = Lainnya	0 = Tidak Ada 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC

2x2 Aplikasi Bypass Switch / Relay Optik Tunggal

Gambar (gambar 1) adalah jaringan jalur transmisi optik.Sinyal antara internet dan router ditransmisikan oleh peralatan transmisi.Ketika peralatan transmisi mengalami masalah atau mati, maka sinyal tidak dapat mengirim.Sekarang kita akan mengintegrasikan saklar optik Bypass 2 × 2 ke peralatan transmisi, untuk mewujudkan fungsi dan memastikan sistem dan rantai lainnya berada dalam kondisi komunikasi yang normal.

2x2 Bypass Switch Optik 2
