| Brand Name: | GEZHI or OEM |
| Nomor Model: | Switch Optik Opto-Mekanik 1x2 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |
1x2 Opto-Mekanik Serat Optik Switch Optik Gelombang Panjang Luas

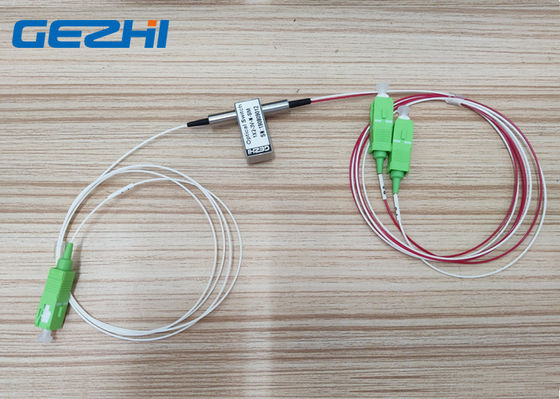

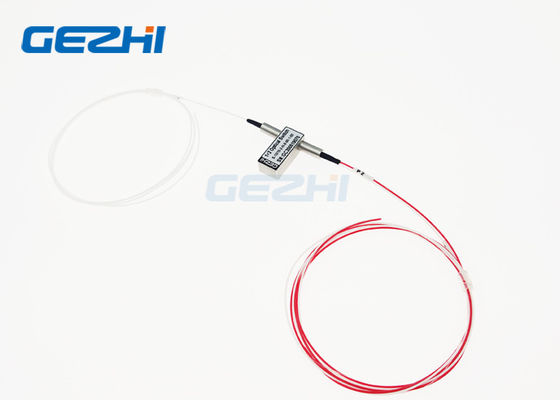

GEZHI 1x2 Opto-Mechanical Fiber Optik Switches dengan panjang gelombang yang luas 1260 ~ 1650nm.Ini dengan konektor hijau SC / APC. Sakelar optik 1x2 tempel tunggal adalah konfigurasi standar 1x2 dengan 3 serat dan 2 status.GEZHI 1x2 Opto-Mechanical Fiber Optical Switches menghubungkan saluran optik dengan mengarahkan ulang sinyal optik yang masuk ke serat output yang dipilih.Ini dicapai dengan menggunakan konfigurasi mekanis dan diaktifkan melalui sinyal kontrol listrik.
GEZHI juga dapat menyediakan sakelar optik MEMS atau sakelar optik tersesuaikan lainnya.Selamat datang di pertanyaan.
fitur
Bebas epoksi di jalur optik
Aplikasi
Router panjang gelombang
Penelitian dan Pengembangan
Multiplexer add / drop yang dapat dikonfigurasi ulang
Perlindungan peralatan transmisi
Pemantauan jaringan optik
Perlindungan dan pemulihan jaringan optik
Spesifikasi
|
Parameter |
GZ-FSW-1 × 2 | ||
| Rentang panjang gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Panjang gelombang operasi | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Kerugian Penyisipan | dB | Ketik: 0,8 Maks: 1,2 | Ketik: 0,5 Maks: 1,0 |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Pengulangan | dB | ≤ ± 0,02 | |
|
Sumber Daya listrik |
V | 3.0 atau 5.0 | |
| Seumur hidup | Waktu | ≥107 | |
| Alihkan Waktu | MS | ≤8 | |
| Daya Transmisi | mW | ≤500 | |
| Suhu Operasional | ℃ | -20 ~ + 80 | |
| Suhu penyimpanan | ℃ | -40 ~ + 85 | |
| Bobot | g | 16 | |
| Dimensi | mm | (L) 27 × (W) 12,0 × (H) 8.2 | |
Catatan: 1. Kustomisasi tersedia.
2. Ditentukan tanpa konektor, dan tambahkan kehilangan 0,2dB per konektor.
Rute Optik
| Status Satu | Status Dua |
|
|
|
Pin
| Tipe | Pin | Penggerak Listrik | Sensor status | ||||||
| 1 × 2 | saluran | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Menempel | P1-P2 | - | - | GND | V + | Menutup | Buka | Buka | Menutup |
| P1-P3 | V + | GND | - | - | Buka | Menutup | Menutup | Buka | |
| Non-latching | P1-P2 | - | - | - | - | Menutup | Buka | Buka | Menutup |
| P1-P3 | V + | - | - | GND | Buka | Menutup | Menutup | Buka | |
Dimensi
1x2 Informasi Sakelar Optik
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis serat | Diameter serat | Panjang serat | Penyambung |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Non-Latching |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Lainnya |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya |
1 = 1m 2 = 1,5 m X = Lainnya |
00 = Tidak Ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = Lainnya |
video
|
|
| Brand Name: | GEZHI or OEM |
| Nomor Model: | Switch Optik Opto-Mekanik 1x2 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |

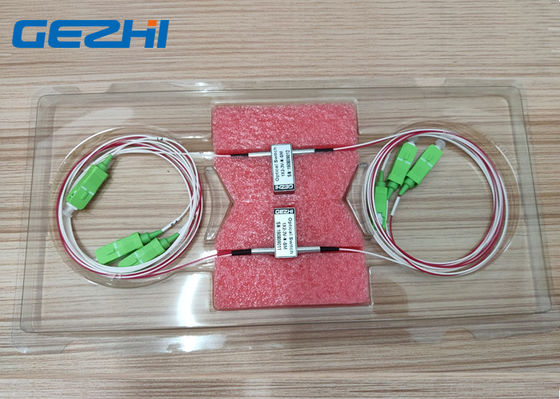

| Rincian kemasan: | 2 lembar dalam busa dengan Kotak plastik |
