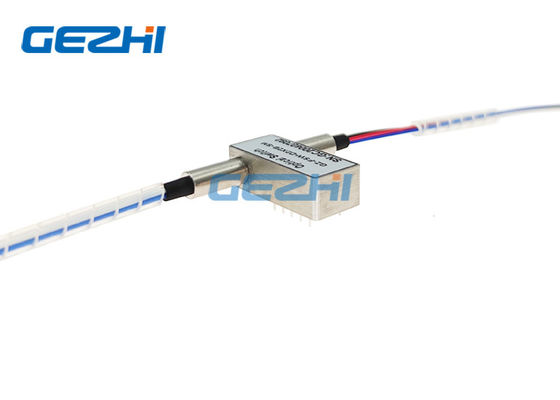

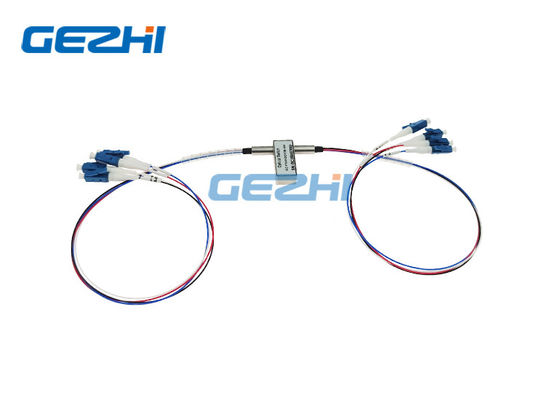

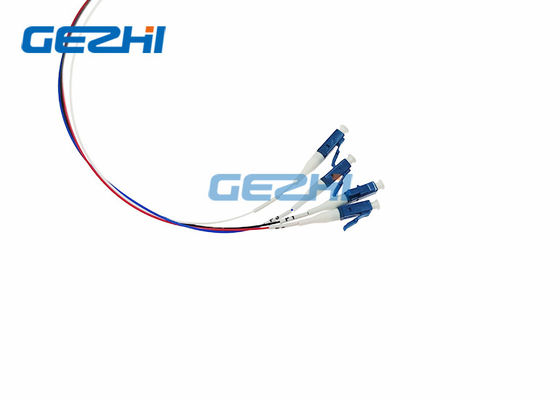

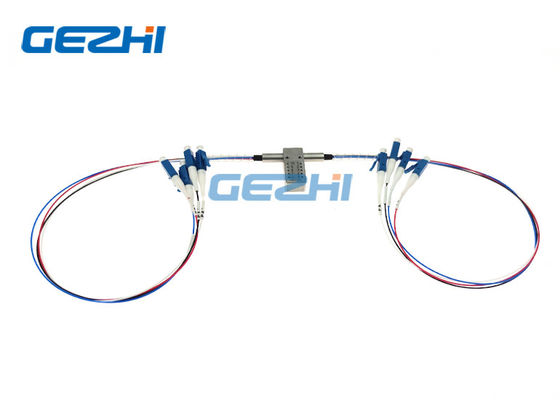

Sakelar Bypass Optik 1650nm 4x4 Non Blokir 2x2.0

Name: Sakelar Bypass Optik 1650nm 4x4 Non Blokir 2x2.0
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Nomor Model:	GZ-FSW-D2x2B
Moq:	1 pc
harga:	dapat dinegosiasikan
Delivery Time:	2-7 hari kerja
Payment Terms:	T / T, Western Union

Informasi Rinci

Product Description

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Nama Produk:

Sakelar Optik 4x4

Panjang gelombang:

1260 ~ 1650nm

Jenis kontrol:

Latching Atau Non-Latching

Sumber Daya listrik:

3V atau 5V

Penyambung:

LC / UPC atau disesuaikan

Fitur:

Kehilangan insersi rendah

Kemasan rincian:

2 lembar dalam busa dengan Kotak plastik

Menyediakan kemampuan:

60000 pcs per bulan

Menyoroti:

Sakelar Bypass Optik 4x4

Sakelar Bypass Optik 1650nm

Sakelar Optik Mekanis 2x2

Product Description

Sakelar Bypass Optik 4x4 Non-Pemblokiran Sakelar Optik Mekanis Ganda 2x2

Sakelar optik 4x4 GEZHI Photonics Co., Ltd dirancang untuk menyediakan fungsi penghubung silang dan bypass antara saluran Input dan Output.Ini menawarkan kerugian penyisipan yang sangat baik, pengulangan dan rentang suhu operasi yang luas.

fitur

Kerugian penyisipan rendah
Pengulangan yang sangat baik
Crosstalk rendah
Kerugian bergantung polarisasi rendah
Passband lebar

Aplikasi

Peralihan redundansi
Sistem pemantauan optik
Multiplekser Add-Drop Optik

Konfigurasi ulang dan pemulihan jaringan serat

Spesifikasi

Model	Satuan	GZ-FSW-D2x2B
Operasi panjang gelombang	nm	850 ± 40/1300 ± 40	1260 ～ 1620
panjang gelombang	nm	850 & 1300	1310 & 1550
Kerugian penyisipan	dB	Jenis: 1.0 Maks: 1.5
Mengembalikan kerugian	dB	MM≥30 SM≥50
Bicara silang	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Pengulangan	dB	≤ ± 0,02
Tegangan	v	3.0 atau 5.0 ± 0.5
Kehidupan pengoperasian	Waktu	≥10⁷
Ganti waktu	MS	≤8
Penanganan daya	mW	≤500
Suhu Operasional	℃	-20 ～ + 70 (tipe industri tersedia)
Suhu penyimpanan	℃	-40 ～ + 85
Warna serat		P1, P1 ': Hitam P2, P2': Merah P3, P3 ': Biru P4, P4': Putih
Ukuran	mm	27.0 × 12 × 8.2
Catatan: 1 Dalam suhu pengoperasian dan SOP.2 Tidak Termasuk Konektor.

Rute Optik

Sakelar Bypass Optik 1650nm 4x4 Non Blokir 2x2.0 0

Pin

Tipe	Negara	Definisi pin	Kekuasaan				Pemantauan kondisi
D2x2B			1	5	6	10	2-3	3-4	7-8	8-9
Tidak menempel	SEBUAH	P1- P3 '	-	-	-	-	Menutup	Buka	Buka	Menutup
		P2-P4 '
	B	P1-P1 ', P2-P2'	V +	-	-	GND	Buka	Menutup	Menutup	Buka
		P3-P3 ', P4-P4'
Menempel	SEBUAH	P1- P3 '	-	-	GND	V +	Menutup	Buka	Buka	Menutup
		P2-P4 '
	B	P1-P1 ', P2-P2'	V +	GND	-	-	Buka	Menutup	Menutup	Buka

informasi pemesanan

GZ-D2x2B-x-xx-xxx-xx-x-xx

Mode

Panjang gelombang

Jenis Tegangan

Model Kontrol

Jenis Serat

Diameter Serat

Panjang Serat

Penyambung

S = SM
M = MM

85 = 850nm
13 = 1310nm
15 = 1550nm
13/15 = 1310 / 1550nm
X = Lainnya

3 = 3V
5 = 5V

L = Menempel
N = Tidak Menempel

5 = 50/125
6 = 62,5 / 125
9 = 9/125
X = Lainnya

25 = 250um
90 = 900um
20 = 2.0mm
30 = 3.0mm
X = Lainnya

1 = 1m
2 = 1,5 m
X = Lainnya

0 = Tidak ada
FP = FC / PC
FA = FC / APC
SP = SC / PC
SA = SC / APC
LP = LC / PC
LA = LC / APC

X = Lainnya

Lebih banyak gambar

Sakelar Bypass Optik 1650nm 4x4 Non Blokir 2x2.0 1
