rincian produk

Rumah Produk

1x32 Saklar Serat Optik SM

1x32 Saklar Serat Optik SM

Nama merek:	GEZHI or OEM
Nomor Model:	1x32 Saklar Serat Optik
Moq:	1 pc
harga:	dapat dinegosiasikan
Delivery Time:	2-7 hari kerja
Ketentuan Pembayaran:	T / T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE RoHS ISO9001

Nama Produk:

1x32 Saklar Serat Optik

Panjang gelombang:

1310 & 1550nm

Antarmuka:

Daya Optik:

500 mW

Penyambung:

FC / APC hijau

Aplikasi:

Jaringan Dering

Kemasan rincian:

2 lembar dalam busa dengan Kotak plastik

Menyediakan kemampuan:

60000 pcs per bulan

Menyoroti:

Modul Serat Optik 1x32

Saklar Serat Optik 1550nm

Peralatan Serat Optik 500mW

Deskripsi Produk

1x32 SM Optical Fiber Switch Module TTL antarmuka 1310 / 1550nm FC / PC

GEZHI 1x32 SM Optical Fiber Switch adalah sejenis peralatan kontrol jalur cahaya.Ini dapat mewujudkan perpindahan jalur cahaya serat optik multi-saluran.Sakelar serat optik 1x32 dirancang dengan modularisasi dengan fungsi self-checking breakdown sirkuit drive.Ini digunakan untuk pemilihan sumber / detektor multi cahaya, pemantauan serat multi-saluran, dan perlindungan jalur serat optik dll dalam sistem transmisi serat optik.Selain itu, ini juga digunakan dalam sistem uji serat optik untuk uji kabel serat optik outdoor dan uji komponen terkait dan sistem pemantauan sensor optik multi-spot.

GEZHI juga dapat menyediakan sakelar optik Rackmount 1x32 2x32, tentu saja, sakelar optik khusus tersedia.

fitur

Kehilangan Rendah dan Kehandalan Tinggi

Antarmuka Paralel (TTL)

Desain Termodulasi

Drive Circuit Breakdown Fungsi Pemeriksaan Mandiri

Bebas epoksi di Jalur Optik

Aplikasi

Jaringan Dering

Pengujian Serat, Komponen Optik
Pemantauan Jarak Jauh di Jaringan Optik

Spesifikasi

Parameter	PNilai arameter
Model	OSW-1X32
Kerugian Penyisipan	≤0,8 dB
Rentang panjang gelombang	1260 ~ 1650 nm
Uji Panjang Gelombang	1310/1550 nm
Jenis serat	SM, 9 / 125um (SMF-28)
Mengembalikan kerugian	≥50 dB
Crosstalk	≥ 70 dB
PDL	≤0,05 dB
WDL	≤0,25 dB
TDL	≤0,25 dB
Pengulangan	≤0.02 dB
Seumur hidup	> 10⁷
Mengalihkan Waktu	≤8 ms (Saluran yang berdekatan)
Daya Optik	≤500 mW
Penyambung	FC / PC
Mode Kontrol	TTL
Catu Daya Kerja	5V / 500 mA
Produk Sze	135 x 64 x 46
Suhu Operasional	-20 ℃ hingga +70 ℃
Suhu Operasional	-40 ℃ hingga +85 ℃

Catatan: 1. Kustomisasi tersedia.

Spesifikasi Pin

Konektor laki-laki DB-15
Nomor pin	I / O	Sinyal	Deskripsi
2	Memasukkan	D0	D0 ~ D5 adalah pemilihan saluran Bit0 ~ Bit5, D0 rendah, D5 tinggi
3	Memasukkan	D1
4	Memasukkan	D2
5	Memasukkan	D3
6	Memasukkan	D4
11	Memasukkan	RESET	TTL, Reset level rendah ke channel 0. Level tinggi berarti bit pemilihan channel efektif.
7	Di luar	SIAP	TTL, Siap (Tinggi = Belum siap, Rendah = Siap)
8	Di luar	KESALAHAN	TTL, Kesalahan ATAU Kegagalan, (Tinggi = Kesalahan, Rendah = Tidak ada kesalahan)
1,9	Kekuasaan	GND	Tanah
12	Kekuasaan	VCC1	5,0 ± 5% VDC Catu Daya Motor (maks 500mA)
15	Kekuasaan	VCC2	5,0 ± 5% Catu Daya Sirkuit VDC (maks 50mA)
4,6,7,8,10,13,14	NC	NC	kekosongan

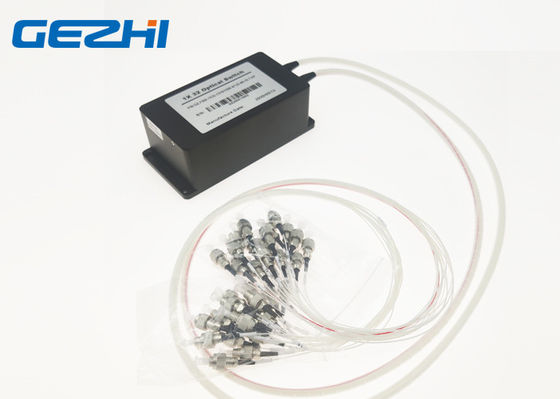

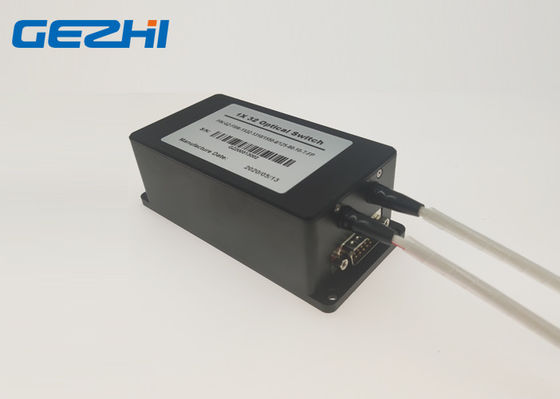

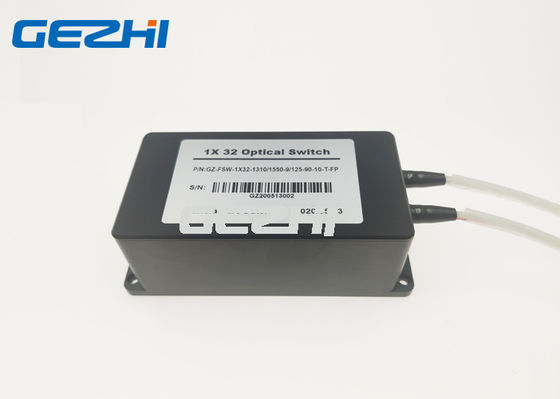

1x32 Beralih Optik gambar
