Saklar Serat Optik 2x2B

Name: Saklar Serat Optik 2x2B
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Nama merek:	GEZHI or OEM
Nomor Model:	GZ-FSW-D2x2B
Moq:	1 pc
harga:	dapat dinegosiasikan
Delivery Time:	2-7 hari kerja
Ketentuan Pembayaran:	T / T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS ISO9001

Nama Produk:

sakelar bypass serat optik

Saluran:

D2x2 (4x4)

Panjang gelombang:

1310 & 1550nm

Jenis kontrol:

Menempel

Penyambung:

LC / UPC

Aplikasi:

Modul Dan Integrasi Sistem

Kemasan rincian:

2 lembar dalam busa dengan Kotak plastik

Menyediakan kemampuan:

60000 pcs per bulan

Menyoroti:

4x4 Fiberoptic Bypass Switch

Menempel Bypass Switch Module

1550nm Menempel Switch Optik

Deskripsi Produk

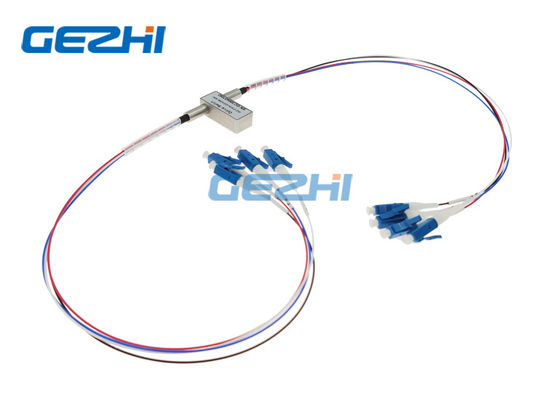

Dual 2x2B Fiber Optik Switch mini 4x4 saklar bypass fiberoptik

Dual 2x2B dari GEZHI dirancang untuk digunakan dalam instrumen pengukuran dan jaringan komunikasi serat optik.Muncul dengan 4 input dan 4 output.Sakelar pintas fiberoptik mini 4x4 ini dicapai menggunakan konfigurasi opto-mekanis dan diaktifkan melalui sinyal kontrol listrik.Desain canggih sakelar serat optik GEZHI Dual 2x2B ini menawarkan stabilitas tinggi yang belum pernah terjadi sebelumnya serta biaya rendah yang tak tertandingi.

fitur

Sangat Stabil & Dapat Diandalkan

Waktu switching yang singkat

Desain yang ringkas, ukuran Miniatur
Rugi Penyisipan Rendah

Rentang panjang gelombang operasi yang luas
Gagal Aman dan tidak terkunci
Mode tunggal atau Multimode opsional

Aplikasi

Monitor Sistem
OADM yang dapat dikonfigurasi

Jaringan Area Metropolitan
R&D di Laboratorium

Spesifikasi

Parameter	Satuan	GZ-FSW-D2 × 2B
Rentang panjang gelombang	nm	670 ~ 980	1260 ~ 1650
Panjang gelombang operasi	nm	670/785/850/980	1310/1490/1550/1625/1650
Kerugian Penyisipan	dB	Ketik: 0,8 Maks: 1,2	Ketik: 0,6 Maks: 1,0
Mengembalikan kerugian	dB	MM≥30 SM≥50
Crosstalk	dB	MM≥30 SM≥55
PDL	dB	≤0,05
WDL	dB	≤0,25
TDL	dB	≤0,25
Pengulangan	dB	≤ ± 0,02
Sumber Daya listrik	v	3.0 atau 5.0
Seumur hidup	waktu	≥10⁷
Alihkan Waktu	MS	≤8
Daya Transmisi	mW	≤500
Suhu Operasional	℃	-20 ~ + 70
Suhu penyimpanan	℃	-40 ~ + 85
Bobot	g	16
Dimensi	mm	(L) 27.0 × (W) 12.6 × (H) 8.0 (± 0.2mm) kustomisasi tersedia.

informasi pemesanan

GZ-FSW-D2x2B-x-xx-xxx-xx-xx

Mode	Panjang gelombang	Jenis Tegangan	Model Kontrol	Jenis serat	Diameter serat	Panjang serat	Penyambung
S = SM M = MM	85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya	3 = 3V 5 = 5V	L = Menempel N = Non-Latching	5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Lainnya	25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya	1 = 1m 2 = 1,5 m X = Lainnya	0 = Tidak Ada 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC

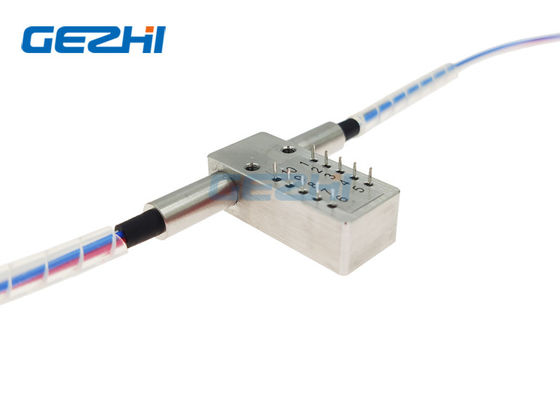

Pin

Model kontrol	Jalur Optik	Penggerak Listrik				Sensor Status
D2 × 2B	Pin Cahaya	1	5	6	10	2-3	3-4	7-8	8-9
Non-latching	P1-P3 P1'-P3 '	-	-	-	-	Menutup	Buka	Buka	Menutup
Non-latching	P1-P4, P1'-P4 ' P3-P2, P3'-P2 '	V +	-	-	GND	Buka	Menutup	Menutup	Buka

Listrik

Spesifikasi	Tegangan	Arus	Perlawanan
5V Menempel	4.5 ~ 5.5	36 ~ 44mA	125Ω
5V Non-latching	4.5 ~ 5.5	26 ~ 32mA	175Ω
3V Menempel	2.7 ~ 3.3	54 ~ 66mA	50Ω
3V Non-latching	2.7 ~ 3.3	39 ~ 47mA	70Ω

Paket Gambar
