| Brand Name: | GEZHI or OEM |
| Nomor Model: | 1x2FWDM-59 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 HARI KERJA |
| Payment Terms: | T / T, Western Union |

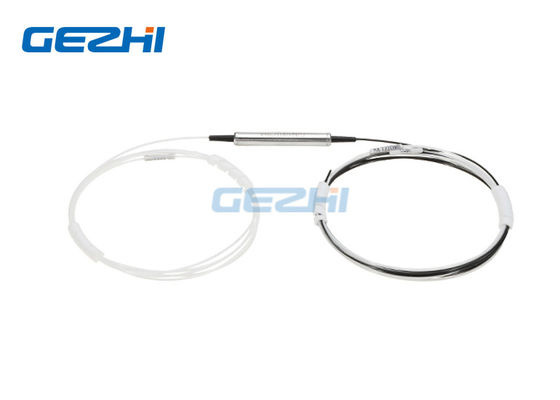

3 port Komponen Multiplexer FWDM 1480 / 1550nm
1480 / 1550nm FWDM - untuk penguat optik DWDM daya tinggi dan EDFA
1480/1550 nm FWDW didasarkan pada teknologi filter film tipis dan kemasan mikro-optik ikatan logam.Komponen ini digunakan untuk menggabungkan atau memisahkan sinyal pita 1480 dan 1550nm.Perangkat menggabungkan atau memisahkan cahaya pada panjang gelombang yang berbeda dalam rentang panjang gelombang yang luas.Mereka menawarkan kerugian sisipan sangat rendah, ketergantungan polarisasi rendah, isolasi tinggi dan stabilitas lingkungan yang sangat baik.Kemampuan penanganan daya tinggi dapat dicapai melalui pemrosesan kuncir unik dan pelapisan AR berkualitas tinggi.Komponen-komponen ini telah banyak digunakan dalam EDFA, amplifier Raman, jaringan WDM dan instrumen serat optik.
|
fitur |
Aplikasi |
|
|
Spesifikasi
| Parameter | FWDM | |
| Lewati Rentang Panjang Gelombang Saluran (nm) | 1530 ~ 1580 (atau 1440 ~ 1490) | |
| Reflect Range Wavelength Range (nm) | 1440 ~ 1490 (atau 1530 ~ 1580) | |
| Rugi Penyisipan (dB) | Refleksikan Saluran | <0,4 |
| Lewati Saluran | <0,4 | |
| Variasi Rugi Penyisipan (dB) | <0,3 | |
| Isolasi | Refleksikan Saluran | > 12 |
| Lewati Saluran | > 30 | |
| Sensitivitas Suhu Kehilangan Penyisipan (dB / ° C) | <0,003 | |
| Polarisasi Ketergantungan Hilang (dB) | <0,10 | |
| Dispersi Mode Polarisasi (ps) | <0,1 | |
| Directivity (dB) | > 60 | |
| Return Loss (dB) | > 50 | |
| Penanganan Daya (mW) | 300 | |
| Suhu Operasional (° C) | 0 ~ +70 | |
| Suhu Penyimpanan (° C) | -40 ~ +85 | |
| Dimensi Paket (mm) |
|
|
3 port Komponen Multiplexer FWDM 1480 / 1550nm
Meminta informasi:
| SEBUAH | B | C | D | E |
| Panjang gelombang | Jenis tabung | Panjang serat (Sertakan konektor) |
Penyambung | Dimensi |
|
45: 1480nm pass / 1550nm mencerminkan 54: 1550nm lulus / 1480nm mencerminkan X = Lainnya |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Lainnya |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = Lainnya |
00 = Tidak Ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Lainnya |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm X = Disesuaikan |
|
|
