| Brand Name: | GEZHI or OEM |
| Nomor Model: | 3port-FWDM |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 HARI KERJA |
| Payment Terms: | T / T, Western Union |

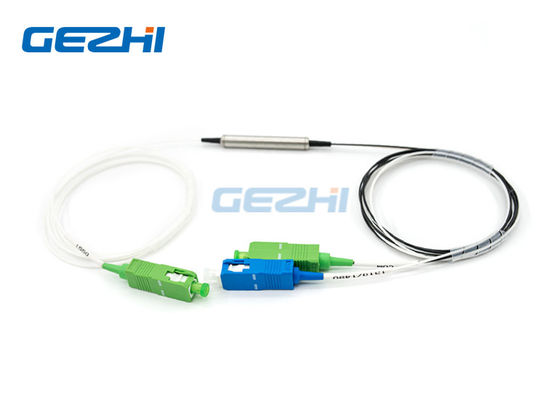

Filter WDM 1310/1490/1550 nm Komponen Serat Optik
Filter GEZHI WDM 1310/1490/1550 nm Komponen Serat Optik menggunakan teknologi filter film tipis.Ini multiplexes & demultiplexer tiga panjang gelombang pada 1310, 1490 & 1550nm yang membawa layanan suara, data dan video.Filter WDM 1310/1490/1550 nm Komponen Serat Optik menggabungkan dan memisahkan cahaya untuk mewujudkan sinyal komunikasi dua arah pada panjang gelombang 1310/1490 / 1550nm dalam rentang lebar.Ini digunakan dalam sistem FTTH "triple-play" dengan konfigurasi port 1 hingga 2.3 panjang gelombang dimasukkan ke dalam perangkat melalui port input umum, satu panjang gelombang tercermin dari satu port output, secara bersamaan, 2 panjang gelombang lainnya melewati perangkat di port output lainnya.
|
fitur |
Aplikasi |
|
|
Spesifikasi
| Parameter | Satuan | Perangkat FWDM | ||
| Panjang gelombang operasi T: panjang gelombang transmisi R: panjang gelombang refleksi 1310 ± 50.190 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
nm | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Kerugian Penyisipan | dB | Transmisi: ≤ 0,6 | ||
| Refleksi: ≤ 0,4 | ||||
| Isolasi Saluran Transmisi | dB | ≥ 30 | ||
| Isolasi Saluran Refleksi | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Stabilitas termal panjang gelombang | nm / ℃ | ≤ 0,003 | ||
| Stabilitas termal kehilangan penyisipan | dB / ℃ | ≤ 0,005 | ||
| Mengembalikan kerugian | dB | ≥ 45 | ||
| Daya Optik | mW | ≤ 500 | ||
| Suhu Operasional | ℃ | -10 ~ +70 | ||
| Suhu penyimpanan | ℃ | -40 ~ +85 | ||
| Kelembaban relatif | % | 5 ~ 95 | ||
| Dimensi | mm | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| Catatan: 1. Kustomisasi tersedia. 2. Ditentukan tanpa konektor, dan tambahkan kehilangan 0,2dB per konektor. |
||||
Filter WDM 1310/1490/1550 nm Komponen Serat Optik
Meminta informasi:
| SEBUAH | B | C | D | E |
| Panjang gelombang | Jenis tabung | Panjang serat (Sertakan konektor) |
Penyambung | Dimensi |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = Lainnya |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Lainnya |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = Lainnya |
00 = Tidak Ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Lainnya |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm X = Disesuaikan |
|
|
| Brand Name: | GEZHI or OEM |
| Nomor Model: | 3port-FWDM |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Rincian kemasan: | Kotak kertas |
| Payment Terms: | T / T, Western Union |
Filter WDM 1310/1490/1550 nm Komponen Serat Optik
Filter GEZHI WDM 1310/1490/1550 nm Komponen Serat Optik menggunakan teknologi filter film tipis.Ini multiplexes & demultiplexer tiga panjang gelombang pada 1310, 1490 & 1550nm yang membawa layanan suara, data dan video.Filter WDM 1310/1490/1550 nm Komponen Serat Optik menggabungkan dan memisahkan cahaya untuk mewujudkan sinyal komunikasi dua arah pada panjang gelombang 1310/1490 / 1550nm dalam rentang lebar.Ini digunakan dalam sistem FTTH "triple-play" dengan konfigurasi port 1 hingga 2.3 panjang gelombang dimasukkan ke dalam perangkat melalui port input umum, satu panjang gelombang tercermin dari satu port output, secara bersamaan, 2 panjang gelombang lainnya melewati perangkat di port output lainnya.
|
fitur |
Aplikasi |
|
|
Spesifikasi
| Parameter | Satuan | Perangkat FWDM | ||
| Panjang gelombang operasi T: panjang gelombang transmisi R: panjang gelombang refleksi 1310 ± 50.190 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
nm | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Kerugian Penyisipan | dB | Transmisi: ≤ 0,6 | ||
| Refleksi: ≤ 0,4 | ||||
| Isolasi Saluran Transmisi | dB | ≥ 30 | ||
| Isolasi Saluran Refleksi | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Stabilitas termal panjang gelombang | nm / ℃ | ≤ 0,003 | ||
| Stabilitas termal kehilangan penyisipan | dB / ℃ | ≤ 0,005 | ||
| Mengembalikan kerugian | dB | ≥ 45 | ||
| Daya Optik | mW | ≤ 500 | ||
| Suhu Operasional | ℃ | -10 ~ +70 | ||
| Suhu penyimpanan | ℃ | -40 ~ +85 | ||
| Kelembaban relatif | % | 5 ~ 95 | ||
| Dimensi | mm | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| Catatan: 1. Kustomisasi tersedia. 2. Ditentukan tanpa konektor, dan tambahkan kehilangan 0,2dB per konektor. |
||||
Filter WDM 1310/1490/1550 nm Komponen Serat Optik
Meminta informasi:
| SEBUAH | B | C | D | E |
| Panjang gelombang | Jenis tabung | Panjang serat (Sertakan konektor) |
Penyambung | Dimensi |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = Lainnya |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Lainnya |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = Lainnya |
00 = Tidak Ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Lainnya |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm X = Disesuaikan |
