Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Sakelar Optik 1x1 | Panjang gelombang: | 1310/1550nm |
|---|---|---|---|
| Fitur: | Keandalan Tinggi | Jenis Kontrol: | Non-Menempel |
| Tegangan: | 5V atau 3V | Konektor: | FC/UPC atau disesuaikan |
| Cahaya Tinggi: | Saklar Optik Mekanik Mekanik Terblokir,Saklar Optik Mekanik LC UPC,Sakelar Serat Ethernet 500mW |
||
Memblokir Mengunci Switch Optik Mekanis 1310nm LC UPC APC 3V 5V 500mW

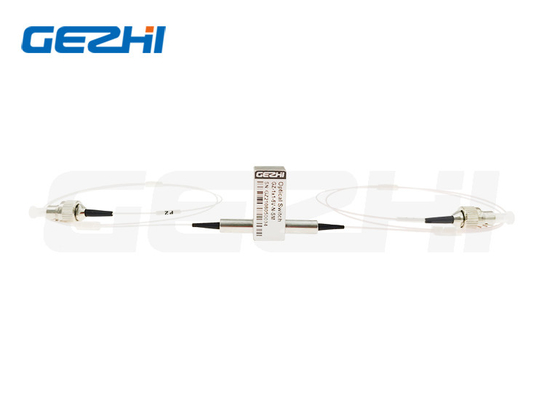

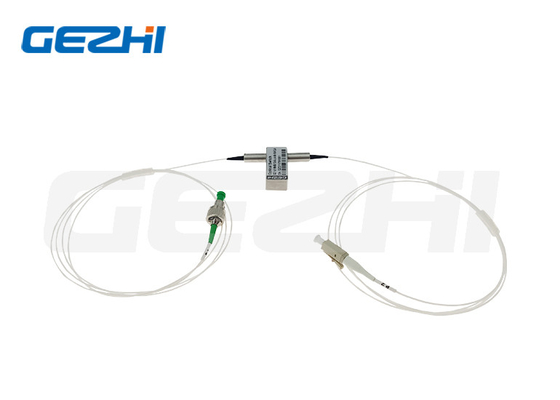

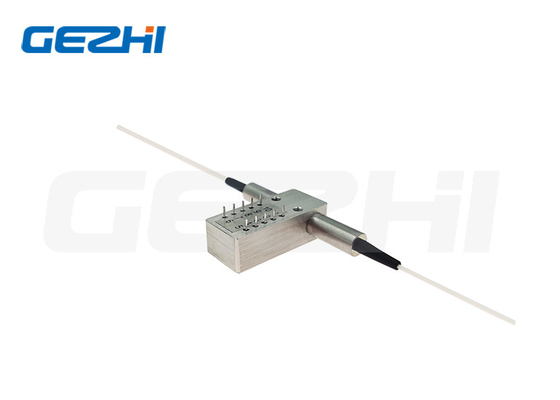

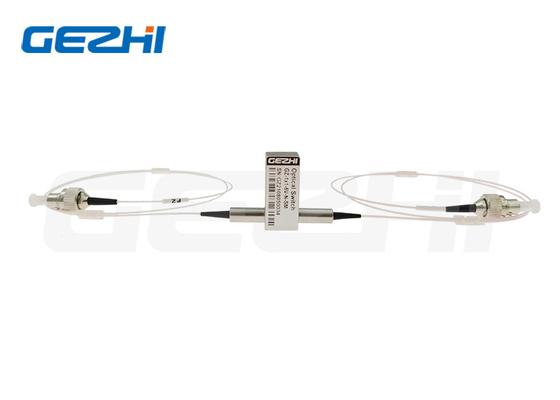

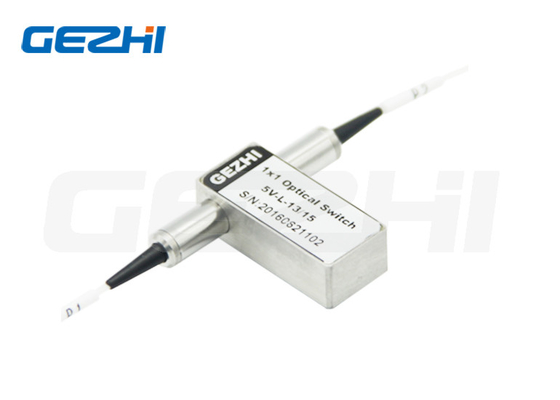

1x1 Switch Optik
Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch menghubungkan saluran optik dengan mengalihkan 1 sinyal optik masuk ke 1 serat output.Hal ini dicapai dengan menggunakan konfigurasi opto-mekanis dan diaktifkan melalui sinyal kontrol listrikSaklar memiliki sensor posisi listrik terintegrasi.
Berdasarkan teknologi filter film tipis yang menyediakan metode yang kuat untuk mengubah patch cahaya,Seri produk ini memiliki konfigurasi platform yang sangat disederhanakan yang menawarkan keandalan tinggi dan biaya produksi yang rendahDesain baru ini secara signifikan mengurangi sensitivitas posisi bagian yang bergerak, menawarkan stabilitas tinggi yang belum pernah terjadi sebelumnya serta biaya rendah yang tak tertandingi.
Jalur optik
Gambar Mekanis
Fitur
Memblokir Saluran
Spesifikasi
| Parameter | Spesifikasi | Satuan |
| Panjang Gelombang Operasi | 1260 ~ 1620 ((SM) | nm |
| Kerugian Penempatan | ≤ 1.0 | dB |
| Kerugian Tergantung Panjang Gelombang | ≤ 0.25 | dB |
| Kerugian Tergantung Polarisasi | ≤ 0.05 | dB |
| Kerugian Tergantung Suhu | ≤ 0.20 | dB |
| Kembali Kerugian | SM≥50 | dB |
| Cross Talk | SM≥55 | dB |
| Ubah Waktu | ≤ 8 | ms |
| Kemungkinan diulang | ≤ ± 0.02 | dB |
| Daya tahan | ≥ 107 | kali |
| Tegangan Operasi | 3 atau 5 | V |
| Jenis Switch | Tidak Mengunci/Mengunci | |
| Suhu operasi | -20 ~ +70 | °C |
| Suhu penyimpanan | -40 ~ +85 | °C |
| Daya optik | ≤ 500 | mW |
| Dimensi | 27.0L × 12,5W × 8,4H | mm |
Pin
| Jenis | Jalur optik | Penggerak Listrik | State Sensor | ||||||
| 1 × 1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Tidak Mengunci | CUT | ... | ... | ... | ... | Tutup | Buka | Buka | Tutup |
| P1-P2 | V+ | ... | ... | GND | Buka | Tutup | Tutup | Buka | |
| Mengunci | CUT | ... | ... | GND | ... | Tutup | Buka | Buka | Tutup |
| P1-P2 | V+ | GND | ... | ... | Buka | Tutup | Tutup | Buka | |
Informasi Pemesanan
GZ-1×1-13/15
| Mode | Panjang gelombang | Jenis tegangan | Model Kontrol | Jenis Serat | Diameter Serat | Panjang Serat | Konektor |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X= Lainnya |
3=3V 5=5V |
L=Penguncian N=Tidak-mengunci |
5=50/125 6 = 62,5/125 9=9/125 X= Lainnya |
25=250um 90=900um 20=2,0mm 30 = 3,0 mm X= Lainnya |
1=1m 2 = 1,5m X= Lainnya |
0=Tidak ada X= Lainnya |
