| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-1x1-13/15 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T/T, Serikat Barat |
GEZHI Photonics Co.,Ltdadalah pabrik yang terutama memproduksi CEx WDM, DWDM, AWG DWDM Module, CWDM, Filter WDM, Mechanical Optical Switch seperti 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 dan 1xN Multi Channel Optical Switch, Optical Switch Equipment, Sakelar Optik MEMS, MEM VOA, Kabel Patch Optik, dll.

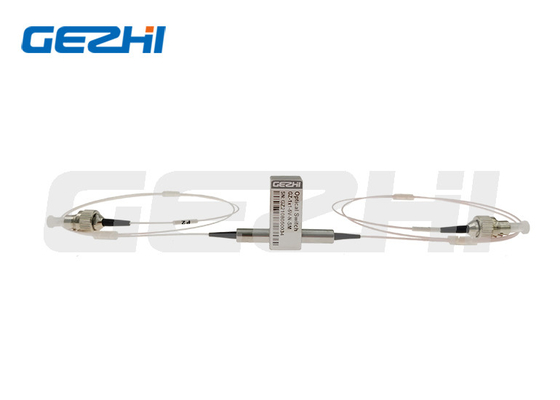

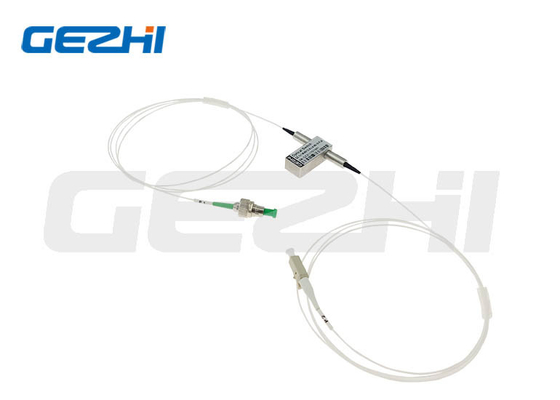

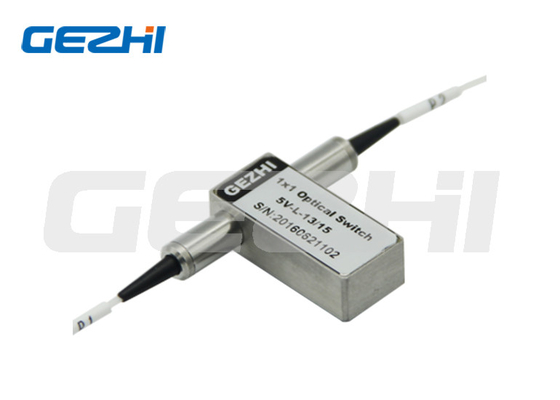

Sakelar Optik 1x1
Sakelar optik 1x1 terhubung ke jalur optik dengan menghubungkan atau memblokir sinyal optik, produk dikendalikan oleh sinyal listrik untuk mengganti jalur optik.desain yang sangat baik membuat produk memiliki keunggulan stabilitas tinggi, keandalan tinggi, kehilangan rendah, yang banyak digunakan dalam peralihan dan perlindungan optik
|
Fitur Menempel Gagal-Aman
Biaya Rendah yang Tak Tertandingi
Distorsi Optik Rendah Jalur Optik Bebas Epoksi
Keandalan Tinggi
|
Aplikasi Pemblokiran Saluran Tambah/Jatuhkan yang Dapat Dikonfigurasi
Pemantauan Sistem
Peralatan
|
Spesifikasi
| Parameter | Spesifikasi | Satuan |
| Panjang Gelombang Operasi | 1260~1620(SM) | nm |
| Kerugian penyisipan | ≤1.0 | dB |
| Rugi Tergantung Panjang Gelombang | ≤0,25 | dB |
| Rugi Tergantung Polarisasi | ≤0,05 | dB |
| Kehilangan Ketergantungan Suhu | ≤0.20 | dB |
| Mengembalikan kerugian | SM≥50 | dB |
| Obrolan Silang | SM≥55 | dB |
| Beralih Waktu | ≤8 | MS |
| Pengulangan | ≤±0,02 | dB |
| Daya tahan | ≥107 | waktu |
| Tegangan Operasi | 3 atau 5 | V |
| Beralih Jenis | Non-Menempel / Menempel | |
| Suhu Operasional | －20~＋70 | ℃ |
| Suhu Penyimpanan | －40~＋85 | ℃ |
| Daya Optik | ≤500 | mW |
| Dimensi | 27.0L×12.5W×8.4H | mm |
informasi pemesanan
GZ-1×1-13/15
| Mode | Panjang gelombang | Tipe Tegangan | Model Kontrol | Jenis Serat | Diameter Serat | Panjang Serat | Penyambung |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Lainnya |
3=3V 5=5V |
L=Menempel N=Non-Latching |
5=50/125 6=62,5/125 9=9/125 X=Lainnya |
25=250um 90=900um 20 = 2.0mm 30 = 3,0mm X=Lainnya |
1=1m 2=1,5m X=Lainnya |
0=Tidak ada X=Lainnya |
Pin
| Jenis | Rute Optik | Penggerak Listrik | Sensor Negara | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Non-Menempel | MEMOTONG | -- | -- | -- | -- | Menutup | Membuka | Membuka | Menutup |
| P1-P2 | V＋ | -- | -- | GND | Membuka | Menutup | Menutup | Membuka | |
| Menempel | MEMOTONG | -- | -- | GND | -- | Menutup | Membuka | Membuka | Menutup |
| P1-P2 | V＋ | GND | -- | -- | Membuka | Menutup | Menutup | Membuka | |
informasi pemesanan
GZ-1×1-13/15
| Mode | Panjang gelombang | Tipe Tegangan | Model Kontrol | Jenis Serat | Diameter Serat | Panjang Serat | Penyambung |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Lainnya |
3=3V 5=5V |
L=Menempel N=Non-Latching |
5=50/125 6=62,5/125 9=9/125 X=Lainnya |
25=250um 90=900um 20 = 2.0mm 30 = 3,0mm X=Lainnya |
1=1m 2=1,5m X=Lainnya |
0=Tidak ada X=Lainnya |
Rute Optik
Gambar mekanis
video
|
|
