| Brand Name: | GEZHI or OEM |
| Nomor Model: | 2x2B-SM-13/15-5N |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |

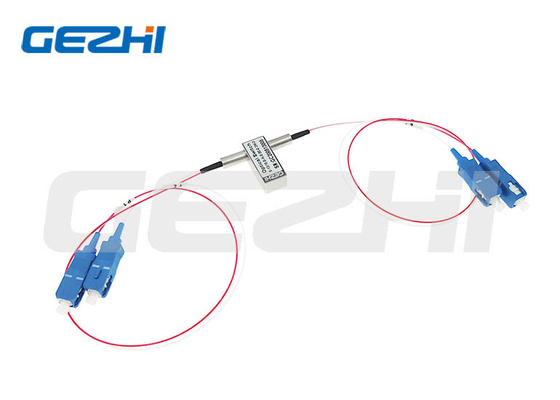

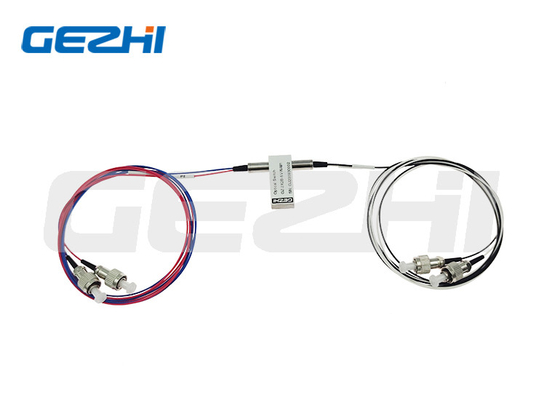

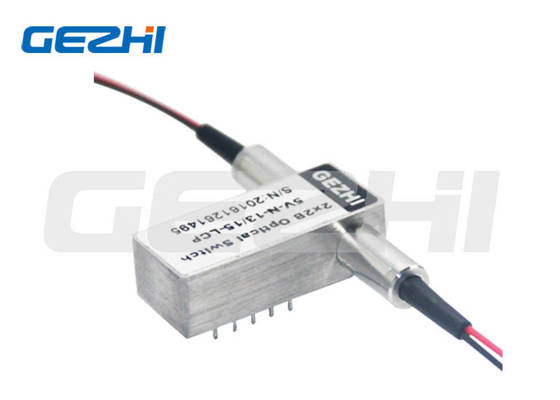

2x2 Bypass Opto-Mechanical Optical Switches
2x2B Opto-Mechanical Bi-directional Fiber Optic Switch menghubungkan saluran optik dengan mengarahkan kembali 2 sinyal optik masuk ke 2 serat output.Hal ini dicapai dengan menggunakan konfigurasi opto-mekanis dan diaktifkan melalui sinyal kontrol listrik. Saklar memiliki sensor posisi listrik terintegrasi. Berdasarkan teknologi filter film tipis yang menyediakan metode yang kuat untuk mengubah patch cahaya,Seri produk ini memiliki konfigurasi platform yang sangat disederhanakan yang menawarkan keandalan tinggi dan biaya produksi yang rendahDesain baru ini secara signifikan mengurangi sensitivitas posisi bagian yang bergerak, menawarkan stabilitas tinggi yang belum pernah terjadi sebelumnya serta biaya rendah yang tak tertandingi.
| Fitur: | Aplikasi: |
|
Kerugian Penempatan Rendah |
Pergantian jaringan |
|
Jangkauan Gelombang Luas |
Pemantauan sistem |
|
Low Crosstalk |
Memblokir Saluran |
|
Stabilitas Tinggi, Keandalan Tinggi |
Modul dan Integrasi Sistem |
|
Bebas epoxy pada jalur optik |
Jaringan Daerah Metropolitan |
| Penguncian dan non-penguncian | Perlindungan dan pemulihan jaringan |
Parameter Teknis
| Parameter | Satuan | GZ-FSW-2×2B | |
| Jangkauan Gelombang | nm | 850±40/1300±40 | 1260 ¢ 1650 |
| Panjang rata-rata operasi | nm | 850/1300 | 1310/1550 |
| Kerugian Penempatan | dB | Jenis:0.8 Max:1.2 | Jenis:0.6 Max:0.8 |
| Kembali Kerugian | dB | MM≥30 SM≥50 | |
| Swara lintas | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤ 0.05 | |
| WDL | dB | ≤ 0.25 | |
| TDL | dB | ≤ 0.25 | |
| Kemungkinan diulang | dB | ≤ ± 0.02 | |
| Sumber Daya | v | 3.0 atau 5.0 | |
| Waktu hidup | kali | ≥107 | |
| Ubah Waktu | ms | ≤ 8 | |
| Kekuatan transmisi | mW | ≤ 500 | |
| Suhu operasi | °C | -20+70 | |
| Suhu penyimpanan | °C | -40+85 | |
| Berat badan | g | 16 | |
| Dimensi | mm | (L) 27.0×(W) 12.0×(H) 8.2 | |

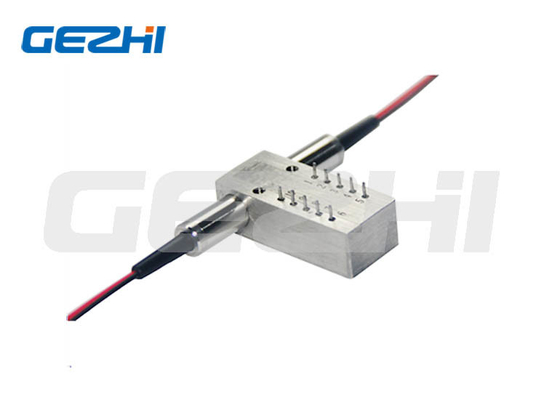

Pin
| Parameter | Pin | Penggerak Listrik | Sensor Status | ||||||
| 2×2B | Jalur optik | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Tidak mengunci | P1-P3 | ... | ... | ... | ... | Tutup | Buka | Buka | Tutup |
| P1-P4, P2-P3 | V+ | ... | ... | GND | Buka | Tutup | Tutup | Buka | |
| mengunci | P1-P3 | ... | ... | GND | V+ | Tutup | Buka | Buka | Tutup |
| P1-P4 P2-P3 | V+ | GND | ... | ... | Buka | Tutup | Tutup | Buka | |
Jalur optik
FAQ
Q1:Bisa minta sampel? Berapa MOQmu?
video
|
|
