| Brand Name: | GEZHI or OEM |
| Nomor Model: | 96 Saluran AWG DWDM mux Modul Demux |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Serikat Barat |

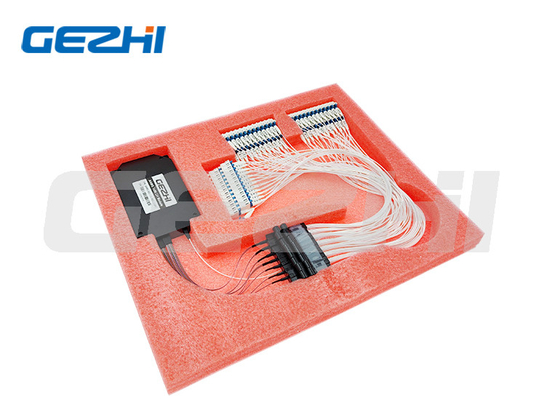

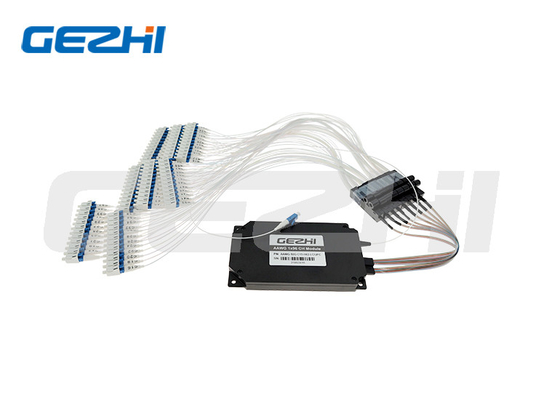

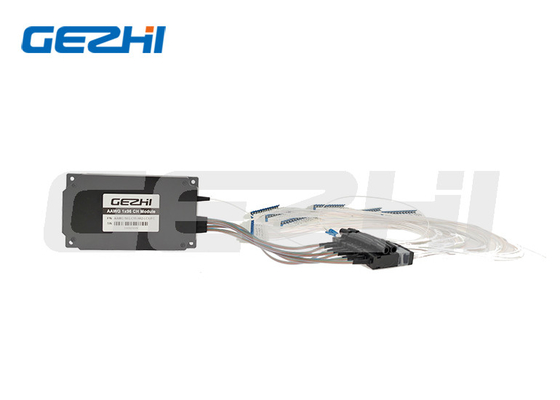

96 Channel AAWG Module, Athermal Arrayed Waveguide Grating Untuk Jaringan DWDM
Ikhtisar Produk
Athermal AWG(AAWG) memiliki kinerja setara dengan Thermal AWG(TAWG) standar tetapi tidak memerlukan daya listrik untuk stabilisasi.Mereka dapat digunakan sebagai pengganti langsung untuk Filter Film Tipis (Modul DWDM tipe Filter) untuk kasus di mana tidak ada daya tersedia, juga cocok untuk aplikasi luar ruangan lebih dari -30 hingga +70 derajat dalam jaringan akses. Athermal AWG (AAWG) Gezhi Photonics memberikan yang terbaik kinerja optik, keandalan tinggi, kemudahan penanganan serat, dan solusi hemat daya dalam paket yang ringkas.
Fitur
PDL rendah
Dispersi kromatik rendah
Kerugian penyisipan rendah
Telcordia GR-1221-Core memenuhi syarat
Fungsionalitas MUX/DEMUX
Desain Athermal, Daya Listrik Tidak Diperlukan
Paket Kompak
Nomor multi-saluran
Aplikasi
Multiplexing tambah / jatuhkan optik
Perutean panjang gelombang
transmisi DWDM
Parameter teknik
| Parameter | satuan | Atasan datar | Gaussian | Atasan datar | Gaussian |
| Jumlah saluran | 16/32/40/48 | 80/88/96 | |||
| Spasi saluran | Ghz | 50 | 50 | ||
| Frekuensi saluran | Thz | Pita biru = 1528.773~1547.316 | Pita C=1526.827~1564.679 | ||
| Pita merah = 1545.720~1564.679 | |||||
| Akurasi panjang gelombang | nm | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| lebar pita 1db | nm | >0,18 | >0,12 | >0,18 | >0,12 |
| bandwith 3dB | nm | >0,28 | >0,20 | >0,28 | >0,20 |
| Rugi penyisipan (passband) | dB | <4.5 | <3,7 | <5.5 | <4.5 |
| Crosstalk saluran yang berdekatan | dB | >27 | >27 | ||
| Crosstalk saluran yang tidak berdekatan | dB | >30 | >30 | ||
| Crosstalk total | dB | >24 | >24 | ||
| Keseragaman kerugian penyisipan | dB | <1.2 | <1,5 | ||
| Kehilangan polarisasi | dB | <0,5 | <0,5 | <0,5 | <0,5 |
| Mengembalikan kerugian | dB | >40 | |||
| Penyebaran | ps/nm | ±10 | |||
| Suhu Operasional | ºC | -20~70 | |||
| Ukuran (panjang * lebar * tinggi) | mm | 120*70*12.3 | 130*90*11.3 | ||
|
|
