Ikhtisar Produk dariFilter PM Daya Tinggi WDM
Low Insertion Loss High Power Polarization Mempertahankan Filter WDM (hingga 20W) untuk Sistem CATV

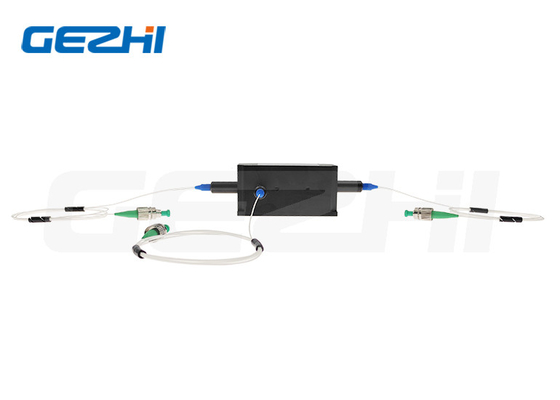

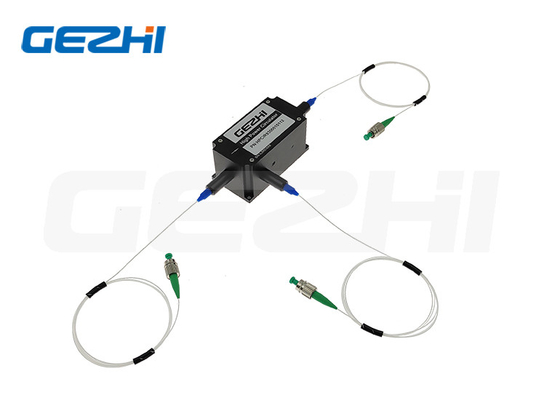

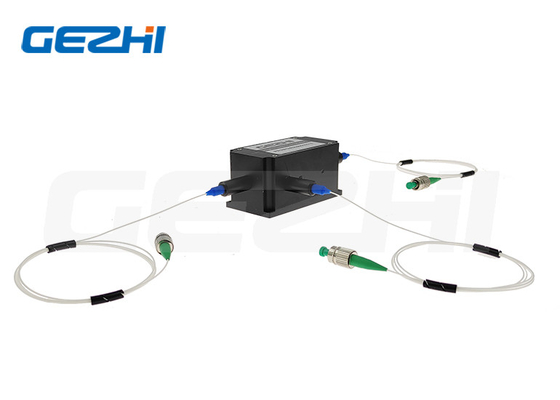

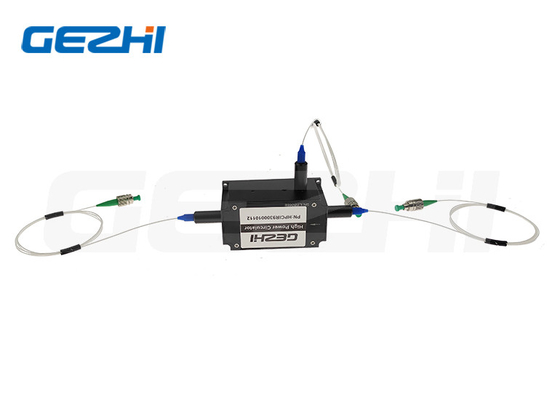

Filter PM Daya Tinggi WDM
Filter Pemelihara Polarisasi Daya Tinggi GEZHI WDM adalah kombinasi dari multiplexer pembagian panjang gelombang.Semua serat input dan output mempertahankan polarisasi.Produk ini memiliki insertion loss yang sangat rendah, stabilitas dan keandalan yang tinggi, isolasi yang tinggi, dan return loss yang tinggi.Produk ini menawarkan solusi terintegrasi untuk Sistem CATV, Modul CWDM/DWDM, aplikasi Jaringan EPON/GPON dengan menggabungkan lebih banyak fungsi ke dalam paket yang sangat ringkas.
|
Fitur & Aplikasi dariFilter PM Daya Tinggi WDM
Fitur:
• Penanganan Daya Tinggi
• Rugi Penyisipan Rendah
•Kerugian Pengembalian Tinggi
• Keandalan & Stabilitas Tinggi
Aplikasi:
•Sistem CATV
• Modul CWDM/DWDM
•Jaringan EPON/GPON
Spesifikasi Daya TinggiFilter PM WDM
Parameter |
Satuan |
Nilai |
Jenis |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
Panjang Gelombang Transmisi |
nm |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
Panjang Gelombang Refleksi |
nm |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
Maks.Rugi Penyisipan pada 23 ℃ |
Saluran Transmisi |
dB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
Saluran Refleksi |
dB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
Min.Isolasi Transmisi @Panjang pantulan |
dB |
30 |
30 |
30 |
30 |
25 |
Min.Isolasi Refleksi @Panjang transmisi |
dB |
15 |
15 |
15 |
15 |
12 |
Maks.Kerataan Saluran |
dB |
0,4 |
Min.Rasio Kepunahan
pada 23℃
|
Saluran Transmisi |
dB |
20 |
|
Saluran Refleksi |
dB |
18 |
Maks.Stabilitas Termal Panjang Gelombang |
nm/℃ |
0,003 |
Maks.Stabilitas Termal Rugi Penyisipan |
dB/℃ |
0,005 |
Min.Kembali Rugi pada 23 ℃ |
dB |
50 |
Maks.Penanganan Daya (CW) |
W |
1, 3, 5, 10, 20 atau Ditentukan |
Maks.Beban Tarik |
N |
5 |
Suhu Operasional |
℃ |
0~+70
|
Suhu Penyimpanan |
℃ |
-40~+85 |
Dengan konektor, daya penanganan hanya 1W, IL 0,3dB lebih tinggi, RL 5dB lebih rendah, dan ER 2dB lebih rendah. |
Kunci konektor disejajarkan dengan sumbu lambat. |
|
|
Dimensi Paket
Informasi Pemesanan dariKekuatan tinggiFilter PM WDM
HPMFWDM-1111-23-444-555-67-8-999-AABB (Jenis Serat PM)
HPFWDM-1111-23-444-555-67-8-999-AABB (Tipe Serat SM)
1111 - Panjang gelombang: |
5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Ditentukan |
2 - Jenis Pompa: |
F=Maju, B=Mundur |
3 - Sumbu Kerja untuk Rute Sinyal: |
B=Kedua sumbu bekerja, F=Fast Axis Blocked |
444 - Jenis Serat untuk Com & Pass: |
001=PM1550, 003=PM980,045=PM1950, SSS=Ditentukan |
555 - Jenis Serat untuk Referensi: |
001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Ditentukan |
6 - Dimensi Paket: |
0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=Ditentukan |
7 - Jenis kuncir: |
0 = serat telanjang, 1 = tabung longgar 900μm |
8 - Panjang Serat: |
0,8=0,8m, 1,0=1m, S=Ditentukan |
999 - Jenis Konektor: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Tidak ada, S=Ditentukan |
AA - Daya Rata-Rata: |
01=1W, 02=2W, 05=5W, 10=10W, 20=2W, SS=Ditentukan |
BB - Daya Puncak: |
00=Gelombang Berkelanjutan, 01=1kW, 10=10kW, SS=Ditentukan |
|
|
FAQ
Q1:Bisakah saya memesan sampel?Apa MOQ Anda dari High Power PM Filter WDM?
A1: Pesanan sampel diterima untuk menguji dan memeriksa kualitas.Kami tidakMOQ, sampel 1pcs tersedia.Sampel campuran juga dapat diterima.
Q2: Apa Waktu Timbal?
A2: Waktu tunggu normal adalah sekitar 1 minggu,Untuk jumlah besar dan produk khusus.Silakan periksa waktu tunggu dengan perwakilan penjualan kami.Tapi kami menyimpan stok untuk beberapa produk,bisa kapal 1-3 hari setelah menerima pembayaran.
Q3:Apa syarat pembayarannya?
A3: Jangka waktu pembayaran: T/T, Paypal,serikat barat,pembayaran tunai, Alibaba dll.
Q4: Apa waktu garansi AndaFilter PM Daya Tinggi WDM?
A4: garansi 3 tahun.
Q5: Bisakah saya menggunakan logo, label, dan paket kami sendiri?
A5: Ya, kami dapat menyediakan layanan OEM yang sesuai dengan kebutuhan Anda, label produk desain, logo, PN, SN, paket.
