| Brand Name: | GEZHI or OEM |
| Nomor Model: | Sakelar Serat Optik GZ-FSW-2x4 |
| Moq: | 1pc |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Western Union |
Pengantar
GZ-FSW-2x4 switch optik adalah sejenis perangkat kontrol jalur cahaya, sebuah jalur cahaya kontrol dan mengkonversi jalur cahaya. Bermain peran penting dalam aplikasi komunikasi optik.Saklar optik terutama digunakan dalam pemantauan multiplex sistem transmisi optik, LAN bagaimana cahaya / detektor cahaya pertukaran otomatis dan multi-titik sistem pemantauan dinamis dalam sensor optik sistem pengujian optik untuk serat optik, perangkat optik,tes kabel teknik jaringan dan lapangan;Perangkat optik dengan adjustable.With RS - 232 modul kontrol antarmuka dengan tombol, dapat melalui perangkat lunak PC untuk pilihan jalur optik modul.
Ferules
1Biaya Rendah yang Tak Terbandingkan
2.Distorsi optik rendah
3. Isolasi Tinggi
4.Keandalan Tinggi
5.Epoxy-Free jalur optik
6.The lampu jalur tombol switch kontrol
Aplikasi
1.Ring Network
2Pemantauan jarak jauh di jaringan optik
3.Pengujian komponen serat optik
Spesifikasi
| Parameter | Nilai parameter |
| Model | GZ-FSW-2X4 |
| Kerugian Penempatan | Tip:0.5 dB Max.:1.0 dB |
| Jangkauan Gelombang | 1260 ~ 1650 nm |
| Panjang gelombang uji | 1310/1550 nm |
| Jenis Serat | SM, 9/125um ((SMF-28) |
| Kembali Kerugian | ≥ 50 dB |
| Swara lintas | ≥ 70 dB |
| PDL | ≤ 0,05 dB |
| WDL | ≤ 0,25 dB |
| TDL | ≤ 0,25 dB |
| Kemungkinan diulang | ≤ 0,02 dB |
| Waktu hidup | ≥ 10 |
| Waktu Pergantian | 8 ms (saluran berdekatan) |
| Daya optik | ≤ 500 mW |
| Konektor | LC/PC |
| Mode Kontrol | TTL |
| Sumber Daya Kerja | 5V/100 mA |
| Suhu operasi | -40 °C sampai +85 °C |
| Dimensi | (L) 104,0×(W) 120×(H) 28±0,2mm |
Dimensi

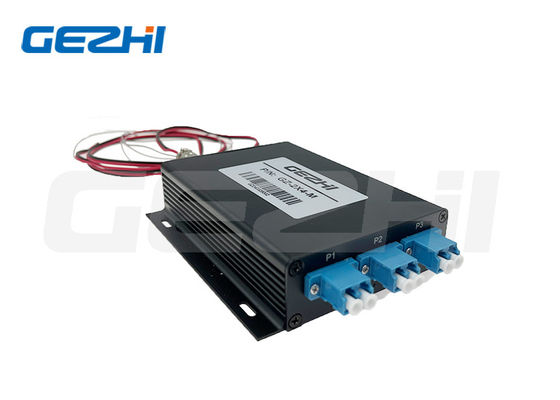

Konektor P1: saluran switch optik umum
Konektor P2: saluran switch optik 1
Konektor P3: saluran switch optik 2"
Lampu indikator 1: lampu daya
Lampu indikator 2: Lampu indikator saluran 1, lampu menyala untuk menunjukkan bahwa P1 melewati P2
Lampu indikator 3: Lampu indikator saluran 2, lampu menyala untuk menunjukkan bahwa P1 melewati P3
GX12-3:1 adalah +5V, 2 adalah GND, 3 adalah pin kontrol (tinggi: P1-P2, rendah: P1-P3)
Jalur optik
Menggambar
video
|
|
