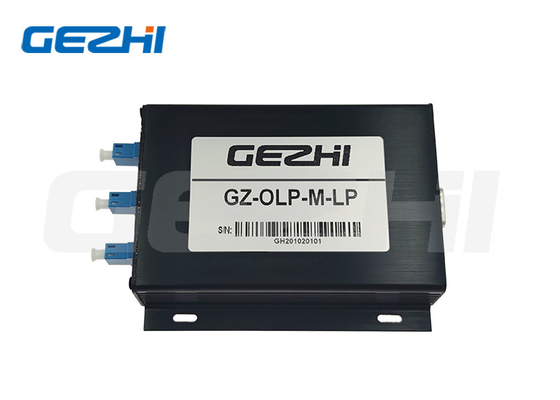

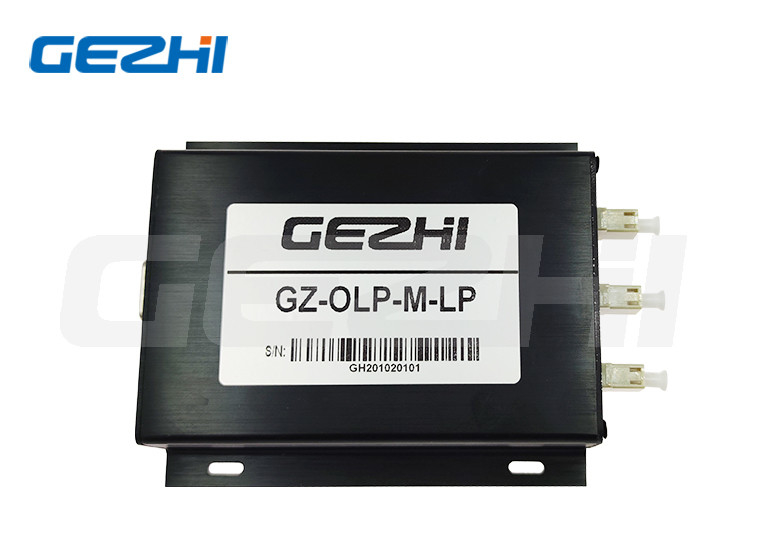

1260~1650nm Optical Line Protection Module, RS-232 serial port, LC/UPC

Gambaran umum

GZ-OLP-M-LP modul perlindungan serat optik adalah serat utama dan standby serat optik kesalahan modul switching jalur cahaya otomatis, modul pemantauan serat utama dan serat standby pada saat yang sama,ketika sinyal daya serat optik utama berada di bawah nilai yang ditetapkan dan sinyal serat optik siaga normal, modul beralih jalur optik secara otomatis ke serat optik siaga;Ketika untuk sinyal daya serat optik siaga berada di bawah nilai yang ditetapkan dan sinyal serat optik utama normal,modul beralih jalur optik otomatis ke serat optik utama;Modul ini mendukung komunikasi port serial RS-232, dapat diatur dengan persetujuan atau informasi modul kueri.

Ferules
•Low channel insertion loss and high stability •Low channel insertion loss and high stability •Low channel insertion loss and high stability
•Pengamatan waktu nyata dari ukuran daya serat optik utama dan standby serat optik.

•Switch serat optik utama/standby secara otomatis.

• Mendukung komunikasi port serial RS-232

Diagram skematik

Spesifikasi

Deskripsi panel

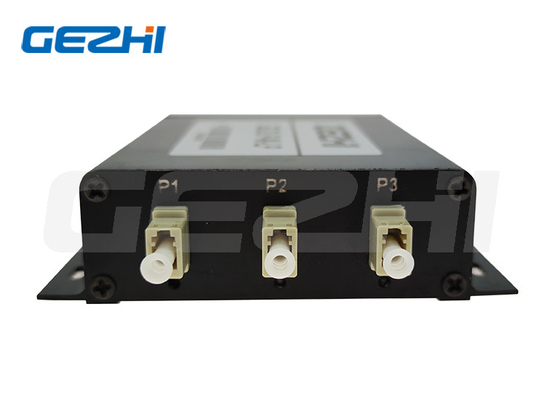

Konektor 1: konektor serat optik (port umum)
Konektor 2: konektor serat optik (serat utama)
Konektor 3: konektor serat optik (serat siaga)
Lampu indikator 1: Ketika lampu indikator berwarna hijau, modul berfungsi sebagai serat optik utama; ketika merah, modul berfungsi sebagai serat optik cadangan.
Lampu indikator 2: Ketika lampu indikator berwarna hijau, sinyal serat utama normal; ketika merah, sinyal serat utama tidak berfungsi
Lampu indikator 3: Ketika lampu indikator berwarna hijau, sinyal serat siaga normal; ketika merah, sinyal serat siaga tidak berfungsi

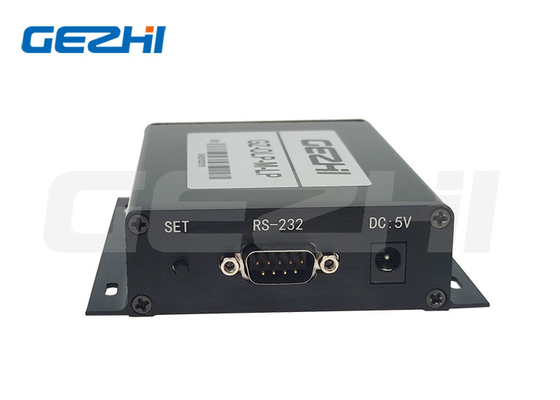

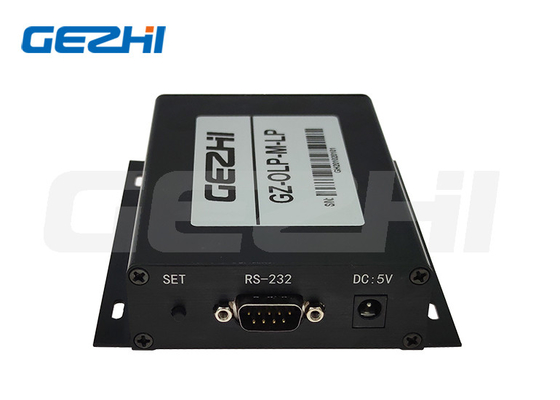

SET: Kunci digunakan untuk beralih antara serat utama dan serat siaga
RS-232: antarmuka komunikasi serial;
Daya: Antarmuka daya ((5V/500mA)

Pengaturan default
•RS-232: Tingkat Baud:9600; Bit data:8 bit; Stop bit: 1 bit; Parity bit:NONE; • Optical Power Switching Value: -35dBm
SET:Izinkan pengaturan

Definisi pin RS-232
