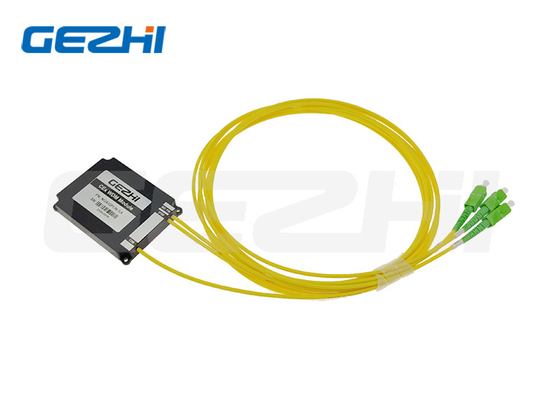

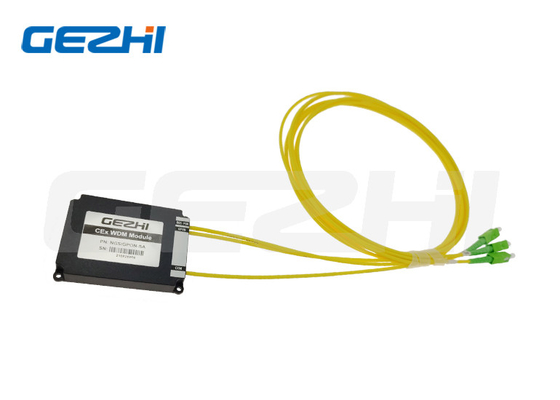

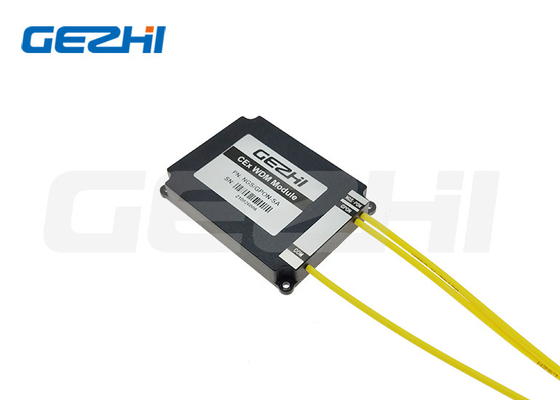

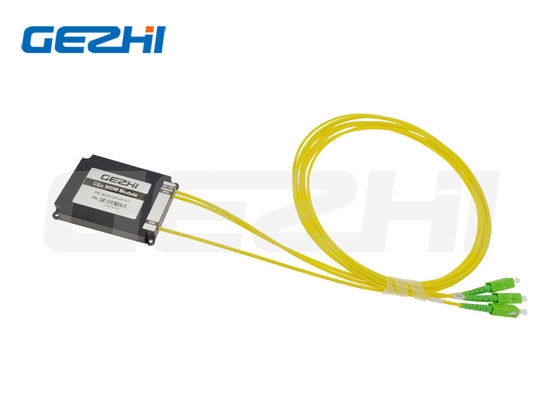

RoHS Compliant CEx WDM1r Module NGS-PON GPON Untuk Jaringan Telekomunikasi Optik

Name: RoHS Compliant CEx WDM1r Module NGS-PON GPON Untuk Jaringan Telekomunikasi Optik
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 7.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Nomor Model:	NGS/GPON-SA
Moq:	1pc
harga:	dapat dinegosiasikan
Payment Terms:	T/T, Western Union

Informasi Rinci

Product Description

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Nama produk:

Modul WDM CEx

PN:

NGS/GPON-SA

Konektor:

SC/APC

Jenis serat:

Fiber Ultra Corning (G657.A1)

Kemasan rincian:

Kotak kertas

Menyediakan kemampuan:

5000pcs per bulan

Menyoroti:

NGS-PON GPON CEx WDM1r Modul

Modul CEx WDM1r untuk Jaringan Telekomunikasi Optik

Modul WDM1r sesuai RoHS CEx

Product Description

RoHS Compliant CEx WDM1r Module,NGS-PON GPON untuk jaringan telekomunikasi optik

Deskripsi Produk

Elemen Koeksistensi (CEx) dari multiplexer xWDM/xPON adalah perangkat WDM tunggal untuk menggabungkan layanan FTTH G-PON saat ini dengan teknologi XGS-PON dan Next Generation NG-PON2 yang muncul.Panjang gelombang penyediaan tambahan dengan elemen Koeksistensi termasuk RF, Point to Point (PtP), dan OTDR monitoring.984.5.

Komponen berkualitas tinggi memastikan stabilitas operasi yang sangat tinggi dari multiplekser xWDM/xPON di seluruh rentang spektrum dan stabilitas termal yang sempurna. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedKomponen optik premium dan konektivitas berkualitas tinggi memastikan kinerja superior, kerugian terendah, dan keandalan jaringan yang kuat.

RoHS Compliant CEx WDM1r Module NGS-PON GPON Untuk Jaringan Telekomunikasi Optik 0

Fitur

Kerugian Penempatan Rendah

Isolasi saluran tinggi

Memenuhi RoHS

Tersedia dengan fungsi yang disesuaikan

Aplikasi

Sistem WDM

Sistem PON

Jaringan akses FTTH

jaringan telekomunikasi optik

Panjang gelombang dari Coexistence Elemet (CEx) Multiplexer

Protokol/Layanan	Panjang gelombang
Band G-PON	1290~1330, 1480~1500nm
Band XGS-PON	1260 ~ 1280, 1575 ~ 1580nm
Band NG-PON2	1524~1544, 1596~1625
Band Video RF	1540 ~ 1565nm
Band PtP WDM-PON	1610 ~ 1625nm
Band monitor OTDR	1640 - 1660nm

Spesifikasi

CEx Multiplexer	Protokol/Layanan	Jangkauan Spektral	Max Insertion Loss	Isolasi
CEx01	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx01	NGA	1260-1280 & 1572-1650nm	1.0dB	≥16dB
CEx02	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx02	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
CEx03	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥16dB
CEx04	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥ 25dB
CEx05	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	Video RF	1540-1565nm	1.4dB	≥30dB
CEx06	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	Video RF	1540-1565nm	1.7dB	≥30dB
	Monitor OTDR	1640-1660nm	1.4dB	≥30dB
CEx07	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥ 25dB
	Video RF	1540-1565nm	2.0dB	≥30dB
	PtP WDM-PON	1610-1625nm	1.7dB	≥30dB
CEx08	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥ 25dB
	Monitor OTDR	1640-1660nm	1.7dB	≥30dB
	PtP WDM-PON	1610-1625nm	2.0dB	≥30dB
	Video RF	1540-1565nm	2.3dB	≥30dB

Catatan: Spesifikasi khusus tersedia.
Spesifikasi di atas tidak termasuk kehilangan konektor.

Spesifikasi lainnya

Parameter	Satuan	Nilai
PDL	dB	≤ 0.2
Direktifitas	dB	≥ 50
Kembali Kerugian	dB	≥ 50
Suhu operasi	°C	-10 ~ +70
Suhu penyimpanan	°C	-40 ~ +85
Daya optik	mW	300
Jenis Serat	/	Fiber Ultra Corning (G657.A1)

Informasi Pemesanan

Model

Konfigurasi

Jenis kemasan

Jenis kabel

Panjang serat

Konektor

CEx01

CEx02

CEx03

CEx04

CEx05

CEx06

CEx07

CEx08

S=Tentukan

1 = 1 unit kombinasi

2=2 unit kombinasi

3=3unit combo

4=4 unit kombinasi

S=Tentukan

A0 = kotak ABS 80x60x12mm

A1 = kotak ABS 100x80x10mm

A2 = kotak ABS 120x80x18mm

A3 = kotak ABS 140x115x15mm

L1=LGX 129*29*130mm

L2=LGX masukkan ke 2 slot Rack

L4=LGX dimasukkan ke dalam 4 slot Rack

R1=19" 1 U Rack

R2=2 slot 19′′1U Rack

R4=4 slot 19′′1U Rack

X = Disesuaikan

00=Tidak ada

09=900um tabung longgar
20=2,0mm
30 = 3,0 mm

00=Tidak ada

05=0,5m

10=1,0m
15 = 1,5m
S=Tentukan

00=tidak ada
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Tentukan

CEx Multiplexer Module ABS Box Paket

RoHS Compliant CEx WDM1r Module NGS-PON GPON Untuk Jaringan Telekomunikasi Optik 1

CEx Multiplexer Module Rackmount Paket

RoHS Compliant CEx WDM1r Module NGS-PON GPON Untuk Jaringan Telekomunikasi Optik 2
