Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Panjang gelombang: | 1310 dan 1550nm | Jenis kontrol: | Non-Latching |
|---|---|---|---|
| Sumber Daya listrik: | 5v | Penyambung: | LC / UPC |
| Nama Produk: | Saklar Bypass Fiber Optic Mini 2x2 | Aplikasi: | Perlindungan Pemancar dan Penerima |
| Cahaya Tinggi: | Sakelar Optik Bypass,Sakelar Serat Optik 2x2,Sakelar Serat Optik 1310nm |
||
Saklar memotong Serat Optik Mini 2x2 untuk menambah atau mengurangi Sistem Optik
GEZHI mini 2x2 Fiber Optic Bypass switch dengan kabel 2mm agar seratnya tidak mudah putus.Ini dengan 10 pin yang bisa dipertaruhkan di papan PCB.
Sakelar Bypass optik 2x2 dengan cepat diatur ke mode pintas untuk mengisolasi jaringan utama dari perangkat jaringan lokal.GEZHI menyediakan berbagai jenis sakelar optik seperti 1x1, 1x2, 2x2, 1x3, 1x4, Ganda 1x2, 2x2, 2x4, Multi-channel, 1x8, 1x16, 1x16 dan sakelar optik peralatan atau sakelar optik khusus.
fitur
Biaya Rendah yang tiada banding
Rugi Penyisipan Rendah
Sangat Stabil dan Andal
Isolasi Saluran Tinggi
Latching atau Non-Latching
Jalur Optik Gratis Epoxy
Aplikasi
Peralatan
Routing Sinyal Optik
Sistem Uji Jaringan
Tambah / Jatuhkan Optik yang Dapat Dikonfigurasi
Perlindungan Pemancar dan Penerima
Perlindungan / Restorasi Netrwork Optik

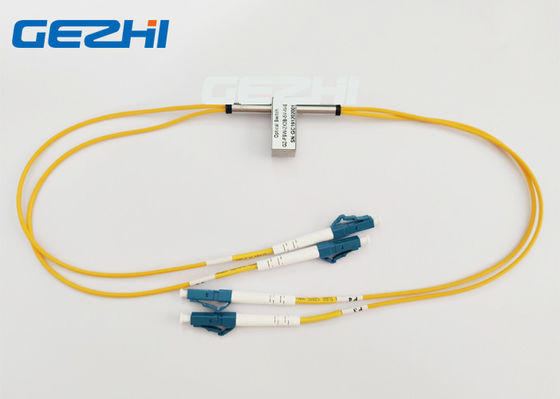

2x2 Fiber Optic Bypass Beralih gambar
Spesifikasi
| Parameter | GZ-FSW-2 × 2B | ||
| Rentang panjang gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Panjang operasi operasi | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Kerugian Penyisipan | dB | Ketik: 0,8 Maks: 1,2 | Ketik: 0,6 Maks: 0,8 |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Pengulangan | dB | ≤ ± 0,02 | |
| Sumber Daya listrik | v | 3.0 atau 5.0 | |
| Seumur hidup | waktu | ≥107 | |
| Alihkan Waktu | MS | ≤8 | |
| Daya Transmisi | mW | ≤500 | |
| Suhu Operasional | ℃ | -20 ～ + 70 | |
| Suhu penyimpanan | ℃ | -40 ～ + 85 | |
| Bobot | g | 16 | |
| Dimensi | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 kustomisasi tersedia. | |
Pin
| Parameter | Pin | Penggerak Listrik | Sensor Status | ||||||
| 2 × 2B | Jalur Optik | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Non-latching | P1-P3 | - | - | - | - | Menutup | Buka | Buka | Menutup |
| P1-P4, P2-P3 | V + | - | - | GND | Buka | Menutup | Menutup | Buka | |
| menempel | P1-P3 | - | - | GND | V + | Menutup | Buka | Buka | Menutup |
| P1-P4 P2-P3 | V + | GND | - | - | Buka | Menutup | Menutup | Buka | |
Rute Optik
| Status Satu | Status Dua |
|
|
|
informasi pemesanan
GZ-2 × 2B
| Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis serat | Diameter serat | Panjang serat | Penyambung |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Non-Latching |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Lainnya |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya |
1 = 1m 2 = 1,5 m X = Lainnya |
0 = Tidak Ada 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
