| Brand Name: | GEZHI or OEM |
| Nomor Model: | 2x2 Bypass Switch Optik |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |
Latching Micro 2x2 Bypass Optical Switch Singlemode 1310 / 1550nm panjang gelombang
GEZHI Micro 2x2 Optical Bypass Switch sangat stabil digunakan dalam perlindungan / Restorasi Jaringan Optik.Ketika daya menyala, mode operasi dari saklar Bypass diatur ke Normal, dan perangkat jaringan lokal terhubung dengan jaringan utama.Ketika listrik mati, sakelar Bypass optik 2x2 dengan cepat diatur ke mode pintas untuk mengisolasi jaringan utama dari perangkat jaringan lokal.Juga,Sakelar Mikro bertipe kait dan memiliki waktu operasi 8ms.
fitur
Rugi Penyisipan Rendah
Latching atau Non-Latching
Isolasi Saluran Tinggi
Jalur Optik Gratis Epoxy
Sangat Stabil dan Andal
Aplikasi
Peralatan
Sistem Uji Jaringan
Routing Sinyal Optik
Tambah / Jatuhkan Optik yang Dapat Dikonfigurasi
Perlindungan / Restorasi Netrwork Optik
Perlindungan Pemancar dan Penerima
informasi pemesanan
GZ-2 × 2B-x-xx-xxx-xx-xx
| Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis serat | Diameter serat | Panjang serat | Penyambung |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Non-Latching |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Lainnya |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya |
1 = 1m 2 = 1,5 m X = Lainnya |
0 = Tidak Ada 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
Spesifikasi
| Parameter | GZ-FSW-2 × 2B | ||
| Rentang panjang gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Panjang operasi operasi | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Kerugian Penyisipan | dB | Ketik: 0,8 Maks: 1,2 | Ketik: 0,6 Maks: 0,8 |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Pengulangan | dB | ≤ ± 0,02 | |
| Sumber Daya listrik | v | 3.0 atau 5.0 | |
| Seumur hidup | waktu | ≥107 | |
| Alihkan Waktu | MS | ≤8 | |
| Daya Transmisi | mW | ≤500 | |
| Suhu Operasional | ℃ | -20 ～ + 70 | |
| Suhu penyimpanan | ℃ | -40 ～ + 85 | |
| Bobot | g | 16 | |
| Dimensi | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 kustomisasi tersedia. | |
Pin
| Parameter | Pin | Penggerak Listrik | Sensor Status | ||||||
| 2 × 2B | Jalur Optik | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Non-latching | P1-P3 | - | - | - | - | Menutup | Buka | Buka | Menutup |
| P1-P4, P2-P3 | V + | - | - | GND | Buka | Menutup | Menutup | Buka | |
| menempel | P1-P3 | - | - | GND | V + | Menutup | Buka | Buka | Menutup |
| P1-P4 P2-P3 | V + | GND | - | - | Buka | Menutup | Menutup | Buka | |
Rute Optik
| Status Satu | Status Dua |
|
|
|

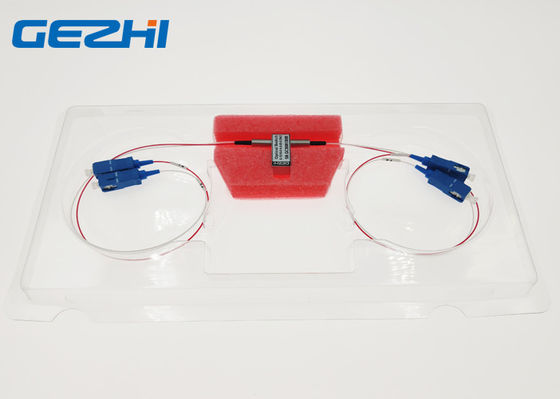

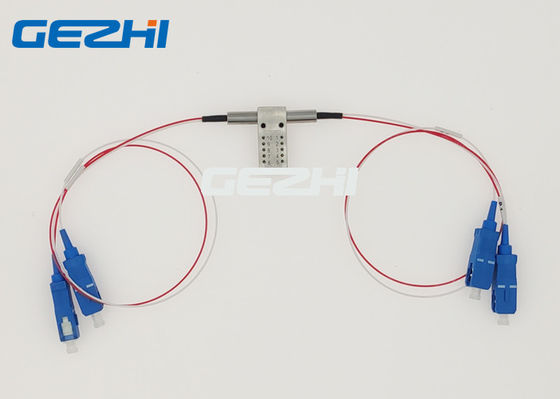

2x2 Bypass Beralih Fiberoptic gambar
