| Brand Name: | GEZHI or OEM |
| Nomor Model: | Saklar Serat Optik 2x2B |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

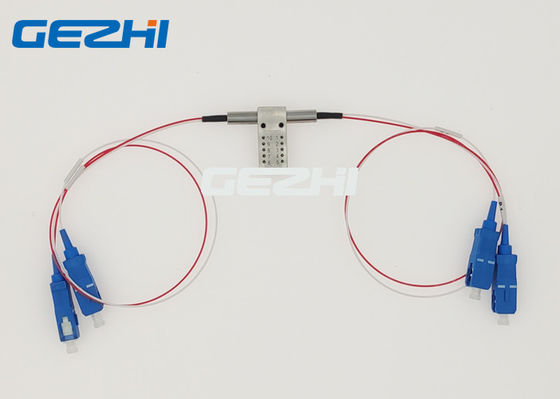

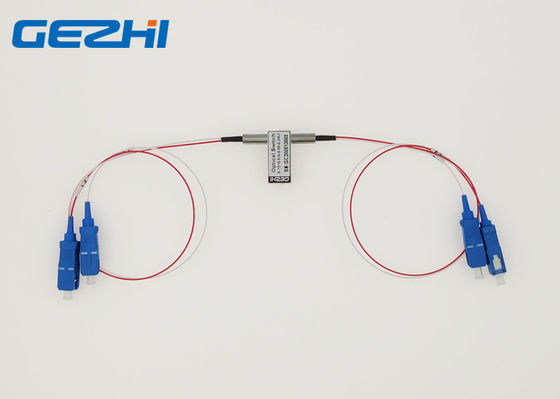

2x2B Mekanik Serat Optik Beralih 1310nm dengan serat SM 1 meter SC / UPC
GEZHI 2x2B mechanical Fiber Optical Switch menghubungkan saluran optik dengan mengarahkan ulang sinyal optik yang masuk ke serat output yang dipilih.Ini bekerja dengan panjang gelombang 1310nm (1260 ~ 1650nm tersedia).Hal ini dicapai dengan menggunakan konfigurasi paten paten-mekanik yang tertunda dan diaktifkan melalui sinyal kontrol listrik.Switch Serat Optik 2x2B mekanis menawarkan keandalan yang sangat tinggi dan kecepatan switching cepat serta kinerja dua arah.Switch Serat Optik mekanik 2x2B adalah solusi switching sejati untuk aplikasi jaringan optik.
fitur
PCB Mountable
Ukuran terkecil
Rendahnya Rugi Penyisipan
Kecepatan Beralih Cepat
Jenis Industri Tersedia
Tersedia dalam Mode Tunggal / Mode Multi
Aplikasi
Pemantauan Jaringan Optik
Restorasi dan Perlindungan jaringan optik
Tambah / Jatuhkan Optik yang Dapat Dikonfigurasi
Perlindungan peralatan transmisi
Penelitian dan Pengembangan
Router panjang gelombang
GEZHI 2x2B Mechanical Fiber Optical Switch banyak digunakan untuk perlindungan / restorasi netrwork optik, rute sinyal optik, multiplexer tambah / tambah yang dapat dikonfigurasi ulang, optical cross connect (OXC), pemantauan jaringan optik, peralatan uji optik, dll.
Spesifikasi
| Parameter | GZ-FSW-2 × 2B | ||
| Rentang panjang gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Panjang operasi operasi | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Kerugian Penyisipan | dB | Ketik: 0,8 Maks: 1,2 | Ketik: 0,6 Maks: 0,8 |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Pengulangan | dB | ≤ ± 0,02 | |
| Sumber Daya listrik | v | 3.0 atau 5.0 | |
| Seumur hidup | waktu | ≥107 | |
| Alihkan Waktu | MS | ≤8 | |
| Daya Transmisi | mW | ≤500 | |
| Suhu Operasional | ℃ | -20 ～ + 70 | |
| Suhu penyimpanan | ℃ | -40 ～ + 85 | |
| Bobot | g | 16 | |
| Dimensi | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 kustomisasi tersedia. | |
Rute Optik
| Status Satu | Status Dua |
|
|
|
Pin
| Parameter | Pin | Penggerak Listrik | Sensor Status | ||||||
| 2 × 2B | Jalur Optik | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Non-latching | P1-P3 | - | - | - | - | Menutup | Buka | Buka | Menutup |
| P1-P4, P2-P3 | V + | - | - | GND | Buka | Menutup | Menutup | Buka | |
| menempel | P1-P3 | - | - | GND | V + | Menutup | Buka | Buka | Menutup |
| P1-P4 P2-P3 | V + | GND | - | - | Buka | Menutup | Menutup | Buka | |
informasi pemesanan
GZ-2x2B-x-xx-xxx-xx-xx
| Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis serat | Diameter serat | Panjang serat | Penyambung |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Non-Latching |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Lainnya |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya |
1 = 1m 2 = 1,5 m X = Lainnya |
0 = Tidak Ada 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
video
|
|
