| Brand Name: | GEZHI or OEM |
| Nomor Model: | 1x8 Multi-Saluran |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

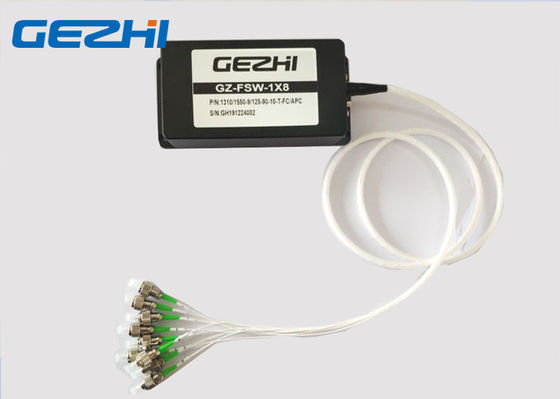

Multi-Channel Fiber Optik Switches 1x8 SM 13/15 Optik Swtich dengan antarmuka TTL
GEZHI 1 × 8 Multi-Channele Fiber Optik switch adalah jenis komponen fungsional, dengan kemampuan beralih rute optik.Dalam sistem transmisi serat optik, digunakan untuk pemilihan sumber / detektor multi-cahaya, pemantauan multi-channel serat, dan perlindungan jalur serat optik dll. Selain itu, juga digunakan dalam sistem uji serat optik untuk serat optik dan uji komponennya, di luar ruangan. uji kabel dan sistem pemantauan sensor optik multi-spot.
fitur
Kehilangan Rendah dan Kehandalan Tinggi
Antarmuka Paralel (TTL)
Lebih dari 128 Saluran
Desain Termodulasi
Bebas epoksi di Jalur Optik
Aplikasi
Jaringan Dering
Remote Monitoring di Jaringan Optik
Pengujian Serat, Komponen Optik
Spesifikasi
| Parameter | Satuan | GZ-FSWM-1 × N | |||
| Kerugian Penyisipan | dB | 1 <N ≤ 45 | 45 <N ≤ 88 | 88 <N ≤ 128 | |
| Ketik: 0,8 Maks: 1,0 | Ketik: 1.2 Maks: 1.5 | Ketik: 1,5 Maks: 1,8 | |||
| Rentang panjang gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 | ||
| Uji Panjang Gelombang | nm | 850/1300 | 1310/1550 | ||
| Mengembalikan kerugian | dB | MM ≥ 30 SM ≥ 50 | |||
| Crosstalk | dB | ≥ 55 | |||
| PDL | dB | ≤ 0,05 | |||
| WDL | dB | ≤ 0,25 | |||
| TDL | dB | ≤ 0,25 | |||
| Pengulangan | dB | ≤ ± 0,05 | |||
| Daya tahan | Siklus | ≥ 10 Juta | |||
| Pergantian Waktu | MS | ≤ 10 (Urutan saklar waktu saluran yang berdekatan) | |||
| Daya Optik | mW | ≤500 | |||
| Suhu Operasional | ℃ | -20 ~ +70 | |||
| Suhu penyimpanan | ℃ | -40 ~ +85 | |||
| Kelembaban relatif | % | 5 ~ 95 | |||
| Dimensi | mm | 135 × 40 × 32 (N≤4) | 135 × 64 × 32 (N≤12) | 184 × 78 × 36 (N≤16) | |
| 184 × 78 × 66 (N≤45) | 184 × 156 × 66 (N≤88) | 184 × 220 × 66 (N≤128) | |||
| 140 × 77,5 × 32 (N≤16) | 140 × 77,5 × 64 (N≤32) | ||||
Catatan: 1. Kustomisasi tersedia.
2. Ditentukan tanpa konektor, dan tambahkan kehilangan 0,2dB per konektor.
meminta informasi
GZ-FSWM-1xN-x-xx-xx-xx-xx-x
| Saluran | Jenis serat | Uji Panjang Gelombang | Jenis tabung | Panjang serat | Penyambung |
| 1 ~ 128 | SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62.5 / 125 X: Lainnya |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15: 1310 / 1550nm X: Lainnya |
90: 900um 20: 2.0mm 30: 3.0mm X: Lainnya |
05: 0.5m 10: 1,0m 15: 1,5m X: Lainnya |
OO: Tidak ada FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC STA: ST / APC LP: LC / PC LA: LC / APC X: Lainnya |
