| Brand Name: | GEZHI or OEM |
| Nomor Model: | Saklar Optik 1x2 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

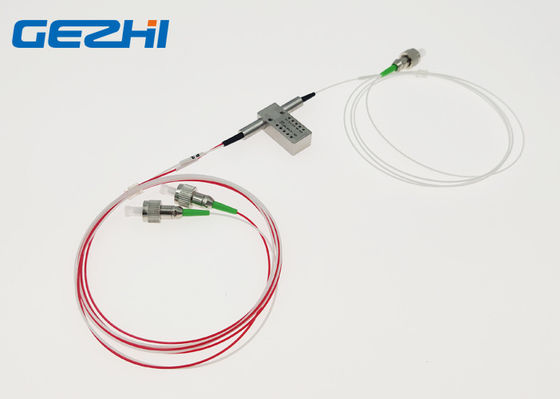

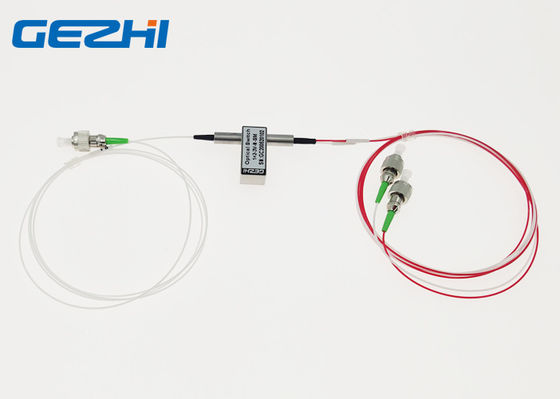

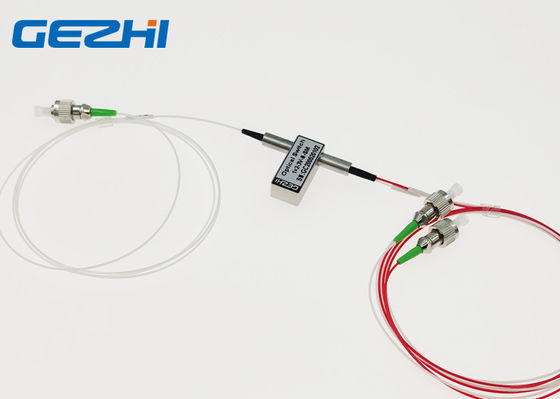

1260 ~ 1650nm panjang gelombang lebar 1x2 Saklar Optik konektor 3V FC / APC
GEZHI 1260 ~ 1650nm panjang gelombang luas Sakelar optik dikonfigurasi dengan tipe 1x2 dengan Tiga serat dan dua status.Terhubung dengan konektor hijau FC / APC dan tegangan 3V tidak terkunci.GEZHI 1260 ~ 1650nm panjang gelombang lebar 1x2 saklar optik menghubungkan saluran optik dengan mengarahkan ulang sinyal optik yang masuk ke serat output yang dipilih.Switch optik adalah aplikasi dalam pemantauan Jaringan Optik, router panjang gelombang dan multiplexer add / drop yang dapat dikonfigurasi ulang.
fitur
Rugi Penyisipan Rendah
Ukuran terkecil
Tegangan 3V tipe non-latch

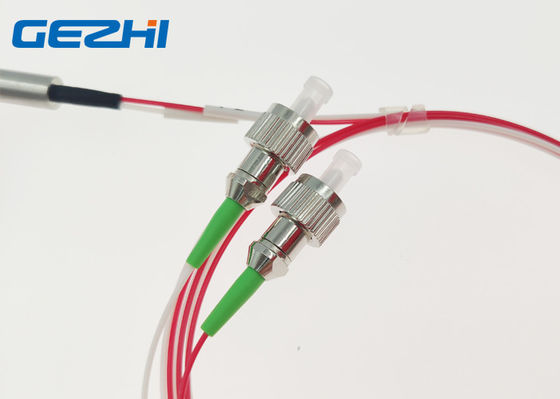

Konektor FC / APC
Jenis Industri Tersedia
PCB Mountable
Aplikasi
Perlindungan dan pemulihan jaringan optik
Penelitian dan Pengembangan
Perlindungan peralatan transmisi
1x2 Informasi Sakelar Optik
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis serat | Diameter serat | Panjang serat | Penyambung |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Non-Latching |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Lainnya |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya |
1 = 1m 2 = 1,5 m X = Lainnya |
00 = Tidak Ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = Lainnya |
Spesifikasi
|
Parameter |
GZ-FSW-1 × 2 | ||
| Rentang panjang gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Panjang gelombang operasi | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Kerugian Penyisipan | dB | Ketik: 0,8 Maks: 1,2 | Ketik: 0,5 Maks: 1,0 |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Pengulangan | dB | ≤ ± 0,02 | |
|
Sumber Daya listrik |
V | 3.0 atau 5.0 | |
| Seumur hidup | Waktu | ≥107 | |
| Alihkan Waktu | MS | ≤8 | |
| Daya Transmisi | mW | ≤500 | |
| Suhu Operasional | ℃ | -20 ~ + 80 | |
| Suhu penyimpanan | ℃ | -40 ~ + 85 | |
| Bobot | g | 16 | |
| Dimensi | mm | (L) 27 × (W) 12,0 × (H) 8.2 | |
Catatan: 1. Kustomisasi tersedia.
2. Ditentukan tanpa konektor, dan tambahkan kehilangan 0,2dB per konektor.
Pin
| Tipe | Pin | Penggerak Listrik | Sensor status | ||||||
| 1 × 2 | saluran | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Menempel | P1-P2 | - | - | GND | V + | Menutup | Buka | Buka | Menutup |
| P1-P3 | V + | GND | - | - | Buka | Menutup | Menutup | Buka | |
| Non-latching | P1-P2 | - | - | - | - | Menutup | Buka | Buka | Menutup |
| P1-P3 | V + | - | - | GND | Buka | Menutup | Menutup | Buka | |
Rute Optik
| Status Satu | Status Dua |
|
|
|
video
|
|
