| Brand Name: | GEZHI or OEM |
| Nomor Model: | 1x2 Sakelar Serat Optik |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

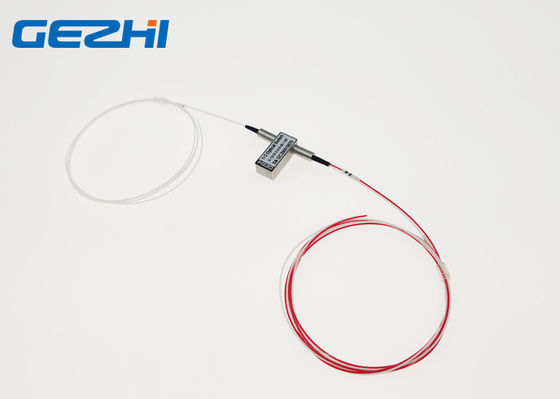

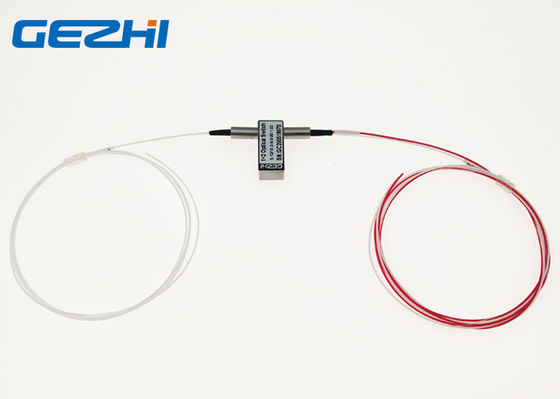

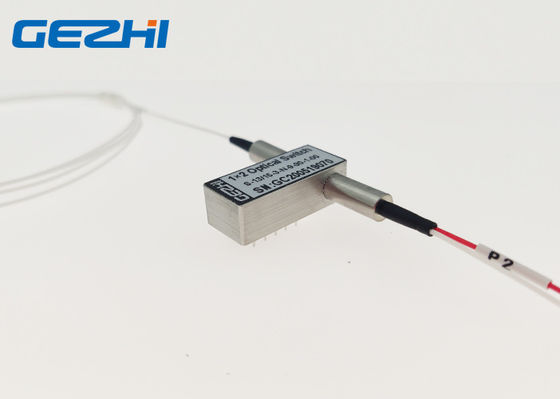

1x2 Prisma Optik Serat Optik Switch 1550nm mode tunggal tanpa konektor
GEZHI 1x2 Prisma Serat Optik Saklar optik dikonfigurasi dengan tipe 1x2 dengan Tiga serat dan dua status.Ini terhubung tanpa konektor untuk disesuaikan dan dengan tegangan 3V Non-latch, PCB moutable.GEZHI 1x2 Prisma Optik Switch Optik menghubungkan saluran optik dengan mengarahkan ulang sinyal optik yang masuk ke serat output yang dipilih.Fiber-optic Switches adalah aplikasi dalam perlindungan dan pemulihan jaringan Optik, Penelitian dan pengembangan dan perlindungan peralatan transmisi.
fitur
Ukuran terkecil
Rugi Penyisipan Rendah
Tegangan 3V tipe non-latch
Tanpa konektor untuk disesuaikan
Jenis Industri Tersedia
Aplikasi
Pemantauan Jaringan Optik
router panjang gelombang
Multiplexer add / drop yang dapat dikonfigurasi ulang
Rute Optik
| Status Satu | Status Dua |
|
|
|

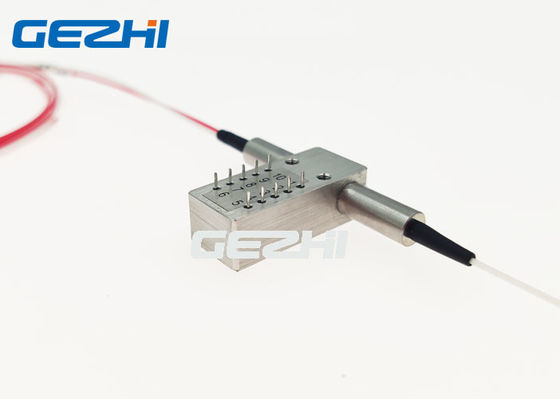

Pin
| Tipe | Pin | Penggerak Listrik | Sensor status | ||||||
| 1 × 2 | saluran | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Menempel | P1-P2 | - | - | GND | V + | Menutup | Buka | Buka | Menutup |
| P1-P3 | V + | GND | - | - | Buka | Menutup | Menutup | Buka | |
| Non-latching | P1-P2 | - | - | - | - | Menutup | Buka | Buka | Menutup |
| P1-P3 | V + | - | - | GND | Buka | Menutup | Menutup | Buka | |
1x2 Informasi Sakelar Optik
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis serat | Diameter serat | Panjang serat | Penyambung |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Non-Latching |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Lainnya |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya |
1 = 1m 2 = 1,5 m X = Lainnya |
00 = Tidak Ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = Lainnya |
Spesifikasi
|
Parameter |
GZ-FSW-1 × 2 | ||
| Rentang panjang gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Panjang gelombang operasi | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Kerugian Penyisipan | dB | Ketik: 0,8 Maks: 1,2 | Ketik: 0,5 Maks: 1,0 |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Pengulangan | dB | ≤ ± 0,02 | |
|
Sumber Daya listrik |
V | 3.0 atau 5.0 | |
| Seumur hidup | Waktu | ≥107 | |
| Alihkan Waktu | MS | ≤8 | |
| Daya Transmisi | mW | ≤500 | |
| Suhu Operasional | ℃ | -20 ~ + 80 | |
| Suhu penyimpanan | ℃ | -40 ~ + 85 | |
| Bobot | g | 16 | |
| Dimensi | mm | (L) 27 × (W) 12,0 × (H) 8.2 | |
Catatan: 1. Kustomisasi tersedia.
2. Ditentukan tanpa konektor, dan tambahkan kehilangan 0,2dB per konektor.
