| Brand Name: | GEZHI or OEM |
| Nomor Model: | CCWDM-8CH |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

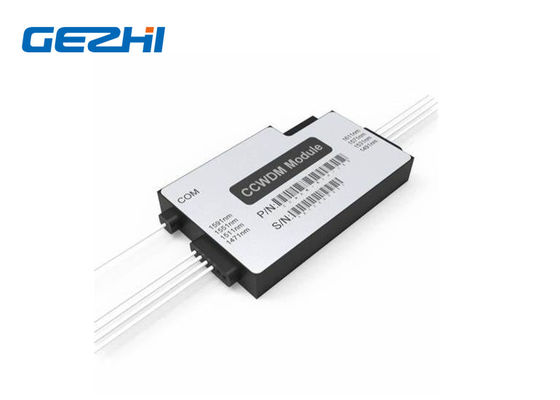

1x8 Modul Compact CWDM Mini Fiber Optic Multiplexer
GEZHI 8 saluran Modul CCWDM adalah Compact CWDM (Compact Coarse Wavelength Division Multiplexing), yang merupakan teknologi multiplexing divisi panjang gelombang berdasarkan TFF (Thin Film Filter).Ini bekerja dengan cara yang sama dengan modul CWDM, kecuali bahwa CCWDM menggunakan teknologi ruang bebas, dibandingkan dengan metode cWDM serat CWDM yang umum, Dibandingkan dengan modul CWDM, ukuran paket CCWDM sangat kecil, kerugian penyisipan lebih rendah dan konsistensi adalah lebih baik;dapat menggantikan Produk CWDM yang digunakan dalam telekomunikasi, jaringan perusahaan, jaringan PON, TV kabel dan bidang lainnya.Kehilangan sisipan yang lebih rendah membuat modul CCWDM memiliki redaman sinyal yang lebih rendah saat digunakan, sehingga mengurangi kebutuhan daya pemancar sinyal.
|
fitur |
Aplikasi |
|
|
Spesifikasi
| Parameter | 4 Ch | 4 + UPG | 8 Ch | 8 + UPG1 | 8 + UPG2 | ||
| Panjang gelombang operasi (nm) | 1260 ~ 1620 | ||||||
| Panjang gelombang saluran (nm) | 1270,1290, ..., 1590,1610, atau 1271,1291, ..., 1591,1611 | ||||||
| Rentang Panjang Gelombang Port UPG (nm) | NA | TBD | NA | 1260 ~ 1360 | 1260 ~ 1457 | ||
| Spasi Saluran (nm) | 20 | ||||||
| Passband Saluran (nm) | CWL +/- 6.5nm | ||||||
| Rugi Penyisipan (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Riak Saluran (dB) | ≤0.3 | ||||||
| Isolasi (dB) | Berdekatan | > 30 | |||||
| Non-adjacen | > 40 | ||||||
| Isolasi UPG (dB) | NA | > 15 | NA | > 15 | > 15 | ||
| Penyebaran Mode Polarisasi (PS) | ≤0.2 | ||||||
| Polarisasi Ketergantungan Hilang (dB) | ≤0.2 | ||||||
| Directivity (dB) | > 45 | ||||||
| Return Loss (dB) | > 45 | ||||||
| Penanganan Daya Maksimum (mW) | 500 | ||||||
| Suhu Operasional (℃) | -40 ~ + 75 | ||||||
| Suhu Penyimpanan (℃) | -40 ~ + 85 | ||||||
| Jenis serat | G657A1 | ||||||
| Penyambung | TBD | ||||||
| Dimensi paket (mm) | L55 x W35 x H8 atau L46 x W28 x H6 | ||||||
meminta informasi
| Konfigurasi | Nomor saluran | Jenis kuncir | Serat panjangnya | Deklinasi(mm) | Penyambung |
| CC = CCWDM |
40 = 4 Saluran 41 = 4 + UPG 80 = 8 Saluran 81 = 8 + UPG1 82 = 8 + UPG2 …… |
0 = 250um 1 = 900um
|
0 = 0,5 m 1 = 1m |
1 = L55 x W35 xH8 2 = L46 x W28 x H6 |
0 = Tidak Ada 5 = LC / APC 7 = lainnya |
Teknologi Ruang Bebas Unik
The 1x8 Compact CWDM Modul Mini Fiber Optical Multiplexer mengadopsi teknologi Free-Space, yang menggunakan cahaya merambat di ruang bebas untuk mengirimkan data secara nirkabel.Di dalam perangkat, saluran sinyal yang berdekatan mengalir dengan sinar paralel bukan serat.Ini menghemat banyak ruang untuk kotak paket, dan pengerjaan yang unik juga membantu CCWDM Mux Demux dengan kerugian pemasangan yang rendah.
1x8 Modul Compact CWDM Mini Fiber Optic Multiplexer
Gambar mekanis
TIPE 1
TYPE 2
|
|
