| Brand Name: | GEZHI or OEM |
| Nomor Model: | CCWDM-1x18 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

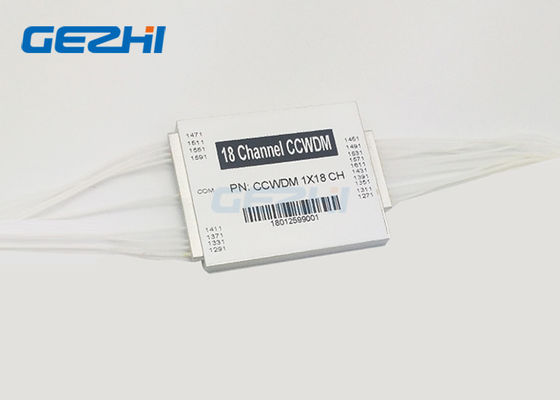

Bidang CCWDM Mux pasif Modul Fiber tunggal LC / Protokol PC independen
Bidang pasif CCWDM Mux Modul LC serat tunggal / Protokol PC independen dari GEZHI berarti untuk menambah kapasitas ke jaringan serat optik Anda tanpa memasang serat tambahan.Ini memberikan peningkatan bandwidth dan peningkatan pendapatan dari legacy fiber plant di salah satu paket terkecil industri.Modul bidang Pasif CCWDM Mux Serat tunggal LC / Protokol PC didasarkan pada teknologi filter film tipis dan pengikatan logam mikro ikatan logam.
Itu dapat menggantikan CWDM Produk yang digunakan dalam telekomunikasi, jaringan perusahaan, jaringan PON, TV kabel dan bidang lainnya.Kehilangan sisipan yang lebih rendah membuat modul CCWDM memiliki redaman sinyal yang lebih rendah saat digunakan, sehingga mengurangi kebutuhan daya pemancar sinyal.
|
fitur |
Aplikasi |
|
|
Spesifikasi
| Parameter | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| Panjang gelombang operasi (nm) | 1260 ~ 1620 | |||||
| Panjang gelombang saluran (nm) | 1270,1290, ..., 1590,1610, atau 1271,1291, ..., 1591,1611 | |||||
| Spasi Saluran (nm) | 20 | |||||
| Passband Saluran (nm) | CWL +/- 6.5nm | |||||
| Rugi Penyisipan (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Riak Saluran (dB) | ≤0.4 | |||||
| Isolasi (dB) | Berdekatan | > 30 | ||||
| Tidak berbatasan | > 40 | |||||
| Penyebaran Mode Polarisasi (PS) | ≤0.2 | |||||
| Polarisasi Ketergantungan Hilang | ≤0.2 | |||||
| Directivity (dB) | > 45 | |||||
| Return Loss (dB) | > 45 | |||||
| Penanganan Daya Maksimum (mW) | 500 | |||||
| Suhu Operasional (℃) | -5 ~ + 70 | |||||
| Suhu Penyimpanan (℃) | -40 ~ 85 | |||||
| Jenis serat | G657A1 | |||||
| Penyambung | TBD | |||||
| Dimensi paket (mm) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
Bidang CCWDM Mux pasif Modul Fiber tunggal LC / Protokol PC independen
meminta informasi
| Konfigurasi | Nomor saluran | Jenis kuncir | Serat panjangnya | Declension (mm) | Penyambung |
| CC = CCWDM |
10 = 10 Saluran 41 = 4 + UPG 80 = 8 Saluran 81 = 8 + UPG1 82 = 8 + UPG2 …… |
0 = 250um 1 = 900um
|
0 = 0,5 m 1 = 1m |
1 = L55 x W35 xH8 2 = L55 x W45 xH8
|
0 = Tidak Ada 5 = LC / APC 7 = lainnya |
Teknologi Ruang Bebas Unik
Itu Bidang CCWDM Mux pasif Modul Single fiber LC / PC Protocol independen mengadopsi teknologi Free-Space, yang menggunakan perambatan cahaya di ruang bebas untuk mentransmisikan data secara nirkabel.Di dalam perangkat, saluran sinyal yang berdekatan mengalir dengan sinar paralel bukan serat.Ini menghemat banyak ruang untuk kotak paket, dan pengerjaan yang unik juga membantu CCWDM Mux Demux dengan kerugian pemasangan yang rendah.

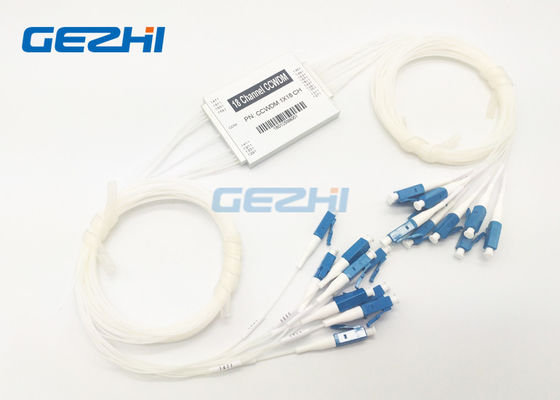

1x18 CCWDM Solusi Serat Tunggal
Bidang CCWDM Mux pasif Modul Fiber tunggal LC / Protokol PC independen
Gambar mekanis
TIPE 1
TYPE 2
|
|
