| Brand Name: | GEZHI or OEM |
| Nomor Model: | FSW-1x4T |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

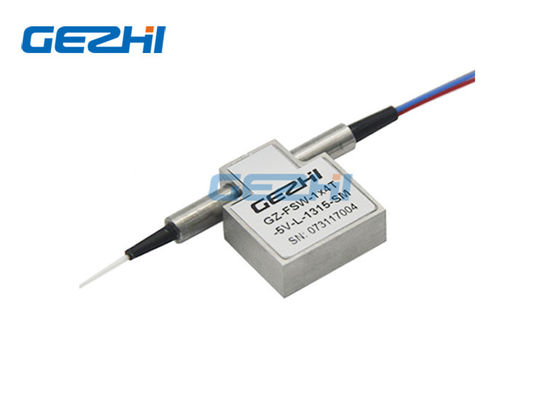

FSW-1x4T Sakelar Optik Mini Opto-Machanical Bi-directional
Seri GEZHI FSW-1x4T Sakelar Optik Mini Opto-Machanical Bi-directional menghubungkan saluran optik dengan mengarahkan atau memblokir sinyal optik yang masuk ke dalam serat keluaran.Ini dicapai dengan menggunakan konfigurasi opto-mekanis yang tertunda paten dan diaktifkan melalui sinyal kontrol listrik.Versi kait mempertahankan jalur optik yang dipilih setelah sinyal drive telah dihapus, sementara versi non-kait default ke keadaan terbuka atau tertutup ketika daya dilepas.Sakelar Optik Mini Opto-Machanical FSW-1x4T Bi-directional memiliki sensor posisi listrik terintegrasi.Desain canggih berbasis bahan baru secara signifikan mengurangi sensitivitas posisi bagian bergerak, menawarkan stabilitas tinggi yang belum pernah terjadi sebelumnya serta biaya tak tertandingi.
|
fitur |
Aplikasi |
|
|
Spesifikasi
| Saklar Jenis T 1x4 | Satuan | Khas |
| Panjang gelombang operasi | nm | 850nm atau 1310/1490 / 1550nm |
| Kerugian Penyisipan 1 | dB | <0,8 |
| Kehilangan tergantung panjang gelombang | dB | <0,2 |
| Polarisasi Ketergantungan Hilang | dB | <0,2 |
| Mengembalikan kerugian | dB | SM:> 55 MM:> 40 |
| Cross Talk | dB | SM:> 55 MM:> 40 |
| Pergantian Waktu | MS | Khas: 4 Maks: 10 |
| Pengulangan | dB | <± 0,02 |
| Daya tahan | Siklus | > 10 Juta |
| Jenis Switching | Latching / Non-Latching | |
| Penanganan Daya Optik | mW | <500mW |
| Tegangan operasi | VDC | 3V atau 5V |
| Suhu Operasional | ℃ | -5 ~ + 70 |
| Suhu penyimpanan | ℃ | -40 ~ + 85 |
| Jenis serat | / | Serat SM / MM |
| Dimensi Paket | mm | 27L x 23W x 8.2H |
Catatan: 1. Kustomisasi tersedia.
2. Ditentukan tanpa konektor, dan tambahkan kehilangan 0,2dB per konektor.
|
Tipe |
Sta te |
Rute Optik |

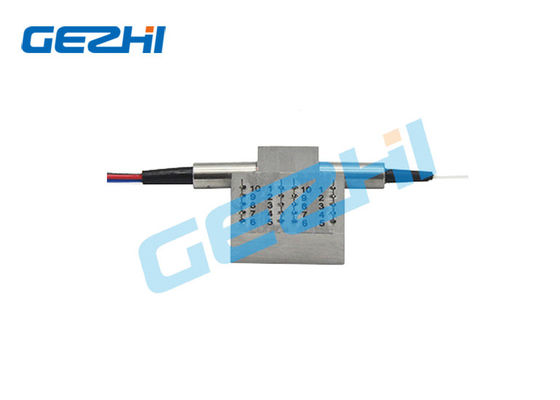

Penggerak Listrik | Sensor Status | ||||||||||||||
| Relay 1 (Pin) | Relay 2 (Pin) | Relay 1 (Pin) | Relay 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | SEBUAH | COM-P1 Black | - | - | GND | V + | V + | GND | - | - | Menutup | Buka | Buka | Menutup | Buka | Menutup | clsoe | Buka |
|
Menempel |
B | COM-P2 Merah | V + | GND | - | - | - | - | GND | V + | Buka | Menutup | Menutup | Buka | Menutup | Buka | Buka | Menutup |
| C | COM-P3 Blue | - | - | GND | V + | - | - | GND | V + | Menutup | Buka | Buka | Menutup | Menutup | Buka | Buka | Menutup | |
| D | COM-P4 White | V + | GND | - | - | V + | GND | - | - | Buka | Menutup | Menutup | Buka | Buka | Menutup | Menutup | Buka | |
|
Tidak terkunci |
SEBUAH | COM-P1 Black | - | - | - | - | V + | - | - | GND | Menutup | Buka | Buka | Menutup | Buka | Menutup | Menutup | Buka |
| B | COM-P2 Merah | V + | - | - | GND | - | - | - | - | Buka | Menutup | Menutup | Buka | Menutup | Buka | Buka | Menutup | |
| C | COM-P3 Blue | - | - | - | - | - | - | - | - | Menutup | Buka | Buka | Menutup | Menutup | Buka | Buka | Menutup | |
| D | COM-P4 White | V + | - | - | GND | V + | - | - | GND | Buka | Menutup | Menutup | Buka | Buka | Menutup | Menutup | Buka | |
meminta informasi
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Diameter serat | Panjang serat | Penyambung |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm 760 = 760nm 1742 = 1742nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Non-Latching |
25 = 250um 90 = 900um |
05 = 0,5m 10 = 1.0m X = Lainnya |
0 = Tidak Ada 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = Lainnya |
Rute Optik
Dimensi
video
|
|
