| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-FSW-1x32 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |
Saklar Serat Optik 1x32 SM
SM fiber Optic 1x32 Switch dari GEZHI Photonics Co., Ltd menyediakan pilihan saluran antara serat input dan output N.
Nomor saluran keluaran ditentukan pelanggan dan bisa 1x8, 1x16, 1x32 atau lainnya.Muncul dengan antarmuka paralled (TTL) dan fungsi pemeriksaan diri kerusakan sirkuit drive.Sakelar optik 1x32 ini dapat menjadi OEM.Ini didasarkan pada teknologi serat optik canggih kami yang memiliki pengulangan yang baik, kehilangan penyisipan rendah, biaya rendah dan kinerja tinggi.Panjang gelombang operasi dapat dari mode tunggal 1260 hingga 1650nm, multimode 850 ± 40/1300 ± 40nm atau panjang gelombang yang disesuaikan.
|
fitur Kerugian Rendah Keandalan Tinggi Desain termodulasi |
Aplikasi Jaringan Dering Sumber Cahaya Multi Pengujian Serat, Komponen Optik |
Sakelar optik motor stepper 1x32 GEZHI adalah teknologi sakelar serat ke serat langsung, yang beroperasi dengan mengarahkan satu serat ke serat lainnya secara fisik.Hal ini dicapai dengan menggunakan motor stepper resolusi tinggi untuk secara tepat memutar dan mengarahkan serat umum ke serat keluaran yang dipilih.
Saklar Serat Optik 1x32 SM</s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> orang </s> Spesifikasi
| Parameter | Nilai Parameter |
| Model | GZ-FSW-1X32 |
| Rugi Penyisipan | ≤0.8 dB |
| Rentang Panjang Gelombang | 1260 ~ 1650 nm |
| Uji Panjang Gelombang | 1310/1550 nm |
| Jenis Serat | SM, 9 / 125um (SMF-28) |
| Mengembalikan kerugian | ≥50 dB |
| Crosstalk | ≥ 70 dB |
| PDL | ≤0,05 dB |
| WDL | ≤0,25 dB |
| TDL | ≤0,25 dB |
| Pengulangan | ≤0.02 dB |
| Seumur hidup | > 107 |
| Mengalihkan Waktu | ≤8 ms (Saluran yang berdekatan) |
| Kekuatan Optik | ≤500 mW |
| Penyambung | FC / PC |
| Mode Kontrol | TTL |
| Bekerja Power Supply | 5V / 500 mA |
| Produk Sze | 135 x 64 x 46 |
| Suhu Operasional | -20 ℃ hingga +70 ℃ |
| Suhu Operasional | -40 ℃ hingga +85 ℃ |
Catatan: 1. Kustomisasi tersedia.
Versi multimode dan mode tunggal dari sakelar ini tersedia.Mereka menampilkan tingkat tinggi
kinerja yang diperlukan untuk pengujian multi-unit di R&D dan di lingkungan manufaktur.Mereka juga
sangat cocok untuk aplikasi di telekomunikasi, manufaktur, dan lingkungan pengujian, karena
IL mereka rendah dan pengulangan yang sangat baik.Selain banyak opsi standar yang tersedia, kami juga
menyesuaikan sakelar untuk memenuhi kebutuhan spesifik pelanggan

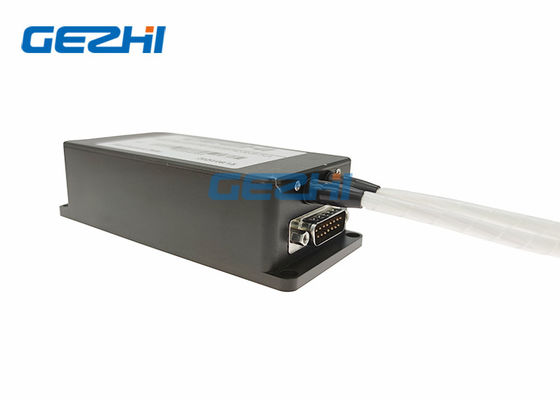

Saklar Serat Optik 1x32 SM Spesifikasi Pin
| Konektor laki-laki DB-15 | |||
| Nomor Pin | I / O | Sinyal | Deskripsi |
| 2 | Memasukkan | D0 |
D0 ~ D5 adalah pemilihan saluran Bit0 ~ Bit5, D0 rendah, D5 tinggi |
| 3 | Memasukkan | D1 | |
| 4 | Memasukkan | D2 | |
| 5 | Memasukkan | D3 | |
| 6 | Memasukkan | D4 | |
|
11 |
Memasukkan |
SETEL ULANG |
TTL, Reset level rendah ke channel 0. Level tinggi berarti bit pemilihan channel efektif. |
| 7 | Di luar | SIAP | TTL, Siap (Tinggi = Belum siap, Rendah = Siap) |
| 8 | Di luar | KESALAHAN | TTL, Error OR Kegagalan, (High = Error, Low = No Error) |
| 1,9 | Kekuasaan | GND | Tanah |
| 12 | Kekuasaan | VCC1 | 5,0 ± 5% Catu Daya Motor VDC (maks 500mA) |
| 15 | Kekuasaan | VCC2 | 5,0 ± 5% Catu Daya Sirkuit VDC (maks 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | kekosongan |

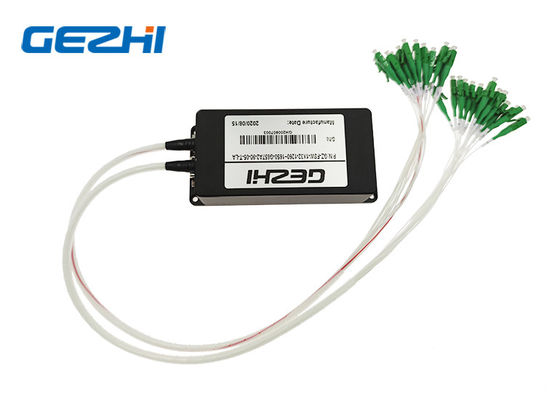

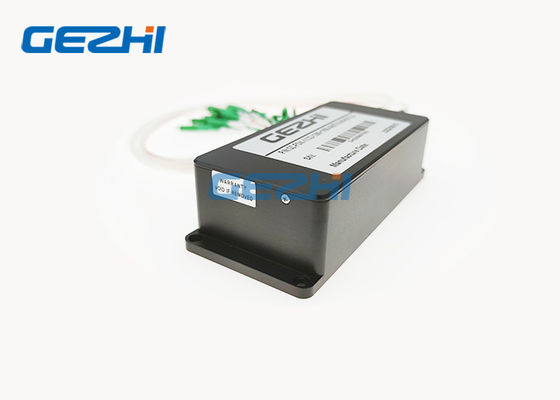

Saklar Serat Optik 1x32 SM gambar
