Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Sakelar Bypass Optik Tunggal | Panjang gelombang: | 1310 & 1550nm |
|---|---|---|---|
| Jenis kontrol: | Diblokir | Sumber Daya listrik: | 3V |
| Penyambung: | SC / UPC | Aplikasi: | Perlindungan Jaringan Optik |
| Cahaya Tinggi: | 2x2 Sakelar Bypass Optik Tunggal,Sakelar Bypass Optik Tunggal 1550nm,Sakelar Perlindungan Jaringan Optik SC / UPC |
||

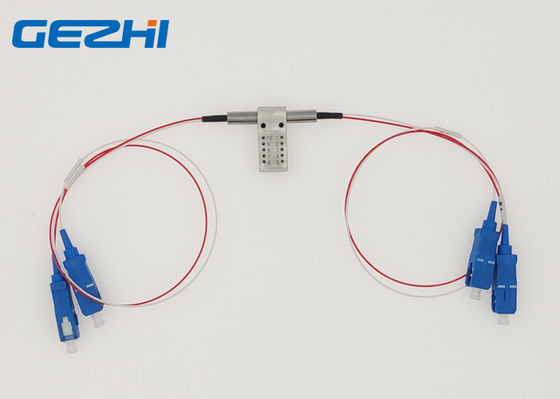

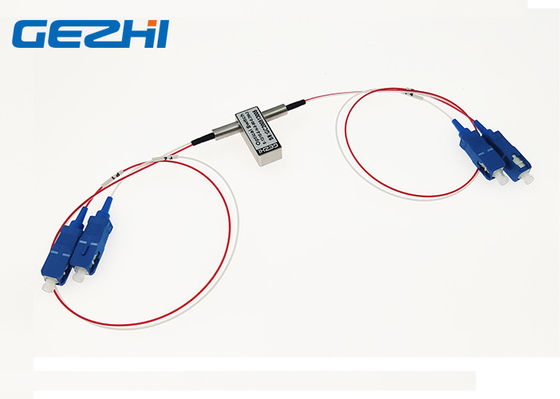

Sakelar Bypass Optik Tunggal 2x2 yang diblokir dalam Perlindungan / Pemulihan Jaringan Optik
Sakelar Bypass optik Tunggal 2x2 yang Diblokir dari GEZHI Photonics Co., Ltd, tjalur optik melalui unit-unit itu murni optik;yaitu tidak ada konversi optik ke listrik ke optik.Tidak ada kehilangan listrik atau batas bandwidth listrik pada jalur serat optik.Jalur optik akan mengarahkan sinyal optik yang masuk ke serat keluaran yang dipilih.Sakelar bypass optik 2x2 dengan aplikasi umum untuk perangkat ini adalah perutean optik, bypass sistem, pemulihan jaringan cincin, dan pengujian loop-kembali.
|
fitur Isolasi Saluran Tinggi Biaya Rendah Tak Tertandingi |
Aplikasi Perutean Sinyal Optik Dapat dikonfigurasi Tambah / Jatuhkan Optik Perlindungan / Pemulihan Jaringan Optik Sistem Uji Jaringan |
Spesifikasi
| Parameter | GZ-FSW-2 × 2B | ||
| Rentang Panjang Gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Operasi panjang lebar | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Rugi Penyisipan | dB | Jenis: 0.8 Maks: 1.2 | Jenis: 0,6 Maks: 0,8 |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Pengulangan | dB | ≤ ± 0,02 | |
| Sumber Daya listrik | v | 3.0 atau 5.0 | |
| Seumur hidup | waktu | ≥107 | |
| Ganti Waktu | MS | ≤8 | |
| Daya Transmisi | mW | ≤500 | |
| Suhu Operasional | ℃ | -20 ～ + 70 | |
| Suhu Penyimpanan | ℃ | -40 ～ + 85 | |
| Bobot | g | 16 | |
| Dimensi | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 tersedia kustomisasi. | |

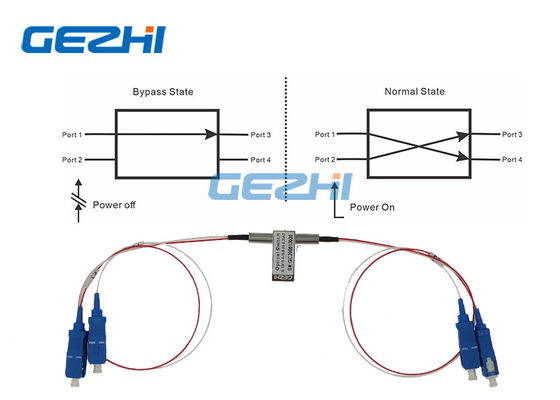

Rute Optik
| Status Satu | Status Dua |
|
|
 |
Pin
| Parameter | Pin | Penggerak Listrik | Sensor Status | ||||||
| 2 × 2B | Jalur Optik | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Tidak menempel | P1-P3 | - | - | - | - | Menutup | Buka | Buka | Menutup |
| P1-P4, P2-P3 | V + | - | - | GND | Buka | Menutup | Menutup | Buka | |
| menempel | P1-P3 | - | - | GND | V + | Menutup | Buka | Buka | Menutup |
| P1-P4 P2-P3 | V + | GND | - | - | Buka | Menutup | Menutup | Buka |
|
informasi pemesanan
GZ-FSW-2 × 2B
| Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis Serat | Diameter Serat | Panjang Serat | Penyambung |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Tidak Menempel |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Lainnya |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya |
1 = 1m 2 = 1,5 m X = Lainnya |
0 = Tidak ada X = Lainnya |
