| Brand Name: | GEZHI or OEM |
| Nomor Model: | Sakelar Optik 1x2 PM |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

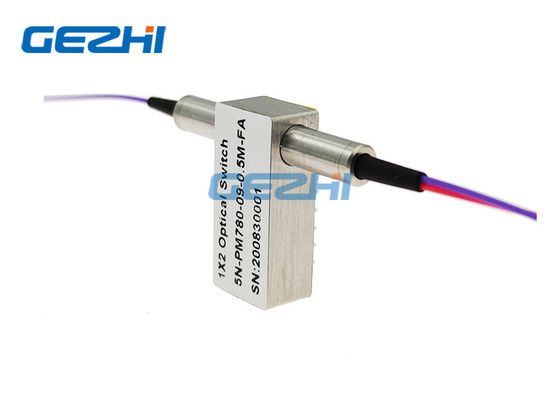

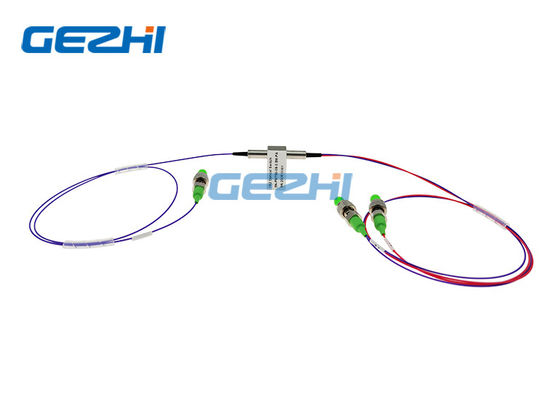

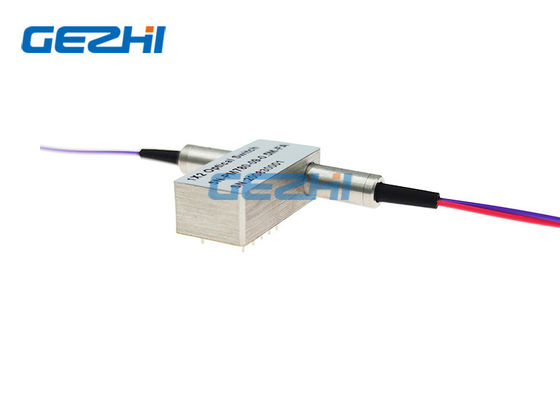

Polarisasi 780nm Mempertahankan Sakelar Serat Optik 1x2 PM
GEZHI Photonics Co.,Ltd's PM Optical Switches seri polarisasi mempertahankan switch Fiber Optic adalah 1X1 port dan 1x2 port perangkat mikro optik dibangun dengan serat PM Panda.Perangkat ini dapat mengalihkan input optik ke salah satu dari dua output sambil mempertahankan polarisasi sinyal. Seri PM Optical Switches memungkinkan operasi dua arah.Dan banyak digunakan di bidang persilangan optik, jaringan PON dan sistem koneksi, perlindungan cincin serat optik dan monitor jaringan.Untuk berbagai aplikasi, tersedia varian latching dan non-latching.Seri Saklar Optik dicirikan dengan kerugian penyisipan yang rendah, rentang panjang gelombang operasi yang lebar, rasio pemadaman yang tinggi, serta stabilitas dan keandalan yang sangat baik.
Fitur
Kehilangan penyisipan rendah
Rasio kepunahan tinggi
Rentang Panjang Gelombang Lebar
Operasi dua arah
Stabilitas dan keandalan yang sangat baik
Aplikasi
Polarisasi mempertahankan sistem optik
OADM yang Dapat Dikonfigurasi Ulang
Perlindungan & pemulihan jaringan optik
Salib Optik dan sistem konektor
Instrumentasi, Pengujian & Pengukuran
Spesifikasi
|
Parameter |
GZ-FSW-1×2-PM | |||
| Panjang Gelombang Operasi | nm | 780±10 / 850 ±10 | 980±10 /1064±10 | 1310,1480,1550±30 |
| Kerugian Penyisipan | dB | Ketik: 1,2 Maks: 1,5 | Ketik: 1,0 Maks: 1,2 | Ketik: 0,6 Maks: 1,0 |
| Mengembalikan kerugian | dB | 40 | 50 | 55 |
| crosstalk | dB | 40 | 55 | 55 |
| Pengulangan | dB | ±0,02 | ||
|
Sumber Daya listrik |
V | 3.0 atau 5.0 | ||
| Seumur hidup | Waktu | 107 | ||
| Beralih Waktu | MS | 8 | ||
| Daya Transmisi | mW | 500 | ||
| Suhu Operasional | ℃ | -20~+70 | ||
| Suhu Penyimpanan | ℃ | -40~+85 | ||
| Dimensi | mm | (L)27×(W)12.0×(H)8.2 | ||
Catatan: 1. Kustomisasi tersedia.

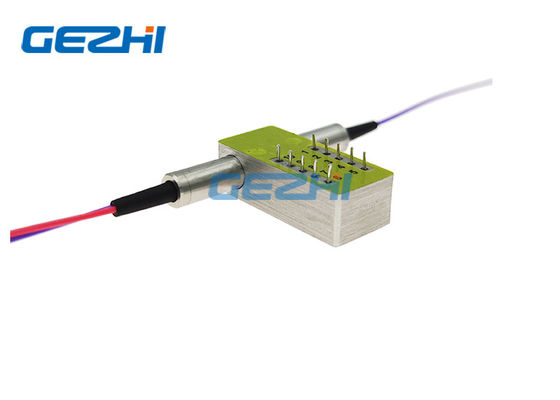

pin
| Jenis | Pin | Penggerak Listrik | Sensor status | ||||||
| 1 × 2 | saluran | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Menempel | P1-P2 | -- | -- | GND | V+ | Menutup | Membuka | Membuka | Menutup |
| P1-P3 | V+ | GND | -- | -- | Membuka | Menutup | Menutup | Membuka | |
| Tidak menempel | P1-P2 | -- | -- | -- | -- | Menutup | Membuka | Membuka | Menutup |
| P1-P3 | V+ | -- | -- | GND | Membuka | Menutup | Menutup | Membuka | |
Rute Optik
| Status Satu | Status Dua |
|
|
|
Informasi Pemesanan Saklar Optik 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
| Mode | panjang gelombang | Tipe Tegangan | Model Kontrol | Jenis serat: | Diameter serat: | Panjang Serat | Penyambung |
|
1x1 1x2 |
780=780nm 850 = 850nm 980 = 980nm 1064 = 1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=Lainnya |
3=3V 5=5V |
L = Menempel N=Tidak Menempel |
PM = serat PM X=Lainnya |
25 = 250um 90=900um X=Lainnya |
1=1m 2 = 1,5 m X=Lainnya |
00=Tidak ada FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Lainnya |
video
|
