| Brand Name: | GEZHI or OEM |
| Nomor Model: | 1x96 AAWG |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 HARI KERJA |
| Payment Terms: | T / T, Western Union |

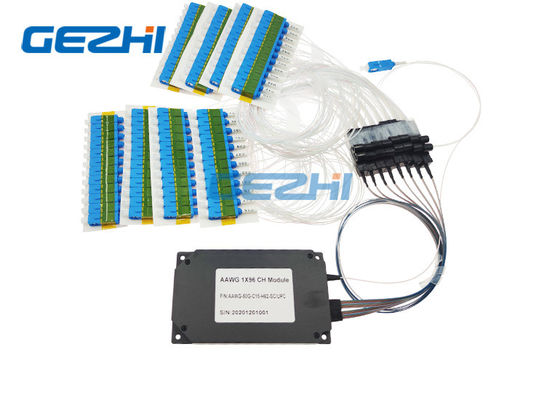

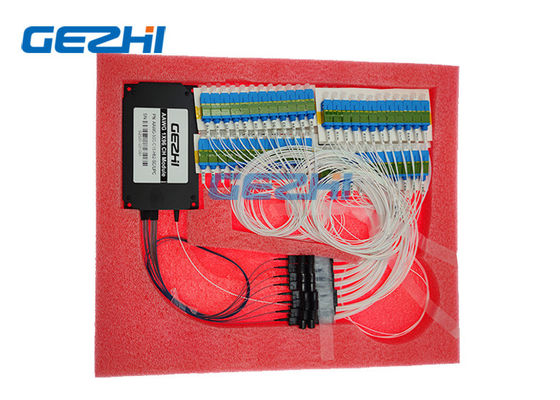

Rugi Penyisipan Rendah 1x96 Modul AWG DWDM Athermal
Multi / demultiplexer panjang gelombang arrayed-waveguide grating (AWG) menggabungkan dan membagi sinyal optik dari panjang gelombang yang berbeda untuk digunakan dalam sistem WDM.AWG Athermal 50GHz yang mencapai kinerja tinggi dengan desain yang dioptimalkan dan fabrikasi yang presisi.Tersedia hingga 96ch untuk seluruh C-band dengan bentuk filter flat-top.Spesifikasi yang disesuaikan tersedia seperti L-Band dll.
GEZHI Photonics Co, Ltd Modul AAWG adalah komponen utama dari blok multiplexer / demultiplexer peralatan DWDM.AAWG memungkinkan bekerja dalam kisaran suhu yang luas.Modul AAWG GEZHI adalah perangkat yang sepenuhnya pasif karena memberikan kompensasi ekspansi termal chip.Modul tidak termasuk komponen sistem yang meminta suplai listrik.
fitur
Rugi Penyisipan Rendah
Isolasi Saluran Tinggi
Stabilitas dan keandalan tinggi
Pita lulus lebar
Kapasitas Tinggi Untuk Aplikasi yang haus Data
Berdasarkan teknologi AWG a-athermal dengan pita pas berbentuk Gaussian
Aplikasi
Jaringan metro
Pusat Data
Jaringan WDM
Aplikasi CATV
Telekomunikasi
Akses Jaringan
Spesifikasi
| Parameter | Spesifikasi | Satuan | Komentar | ||
| Min | Max | ||||
| Saluran Input | 1 | ||||
| Saluran Keluaran | 96 | 80, 96 saluran tersedia | |||
| Spasi Saluran | 50 | GHz | |||
| Bandwidth 1dB |
0.18 |
nm | Jenis Gaussion | ||
| Bandwidth 3dB |
0.28 |
nm | |||
| IL | 7 | dB | Kasus terburuk di passband ITU | ||
| IL UNI. | 1 | dB | |||
| Riak | 0.7 | dB | Variasi kerugian di passband ITU | ||
| PDL | 0,5 | dB | Max.nilai dalam passband ITU | ||
| Crosstalk yang berdekatan | 22 | dB | Kasus terburuk di passband ITU | ||
| Crosstalk Tidak Berdekatan | 27 | dB | Kasus terburuk di passband ITU | ||
| Total Crosstalk | 20 | dB | Crosstalk kumulatif dari semua saluran lainnya | ||
| Mengembalikan kerugian | 40 | dB | |||
| Daya Optik Kontinu Maksimum | 250 | mW | Daya optik input maksimum | ||
| Chromatic Dispersion (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
Diagram transmisi sinyal optik
informasi pemesanan
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Jarak | Tipe chip | Nomor Saluran | Saluran 1 | Panjang Serat Input | Panjang Serat Keluaran | Konektor Masuk / Keluar | |
| AWG athermal |
05 = 50GHz 10 = 100GHz 20 = 200GHz |
F = Flat-top G = Gaussian |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96CH XX = Tentukan |
C14 = C14 ... ... H25 = H25 ... ... H60 = H60 ... ... XXX = Tentukan |
05 = 0,5 m 10 = 1,0 juta 15 = 1,5 m 20 = 2.0m 25 = 2.5m XX = Tentukan |
05 = 0,5 m 10 = 1,0 juta 15 = 1,5 m 20 = 2.0m 25 = 2.5m XX = Tentukan |
0 = Tidak ada LP = LC / PC LA = LC / APC SP = SC / PC SA = SC / APC FP = FC / PC FA = FC / APC X = Tentukan |
|
|
| Brand Name: | GEZHI or OEM |
| Nomor Model: | 1x96 AAWG |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |

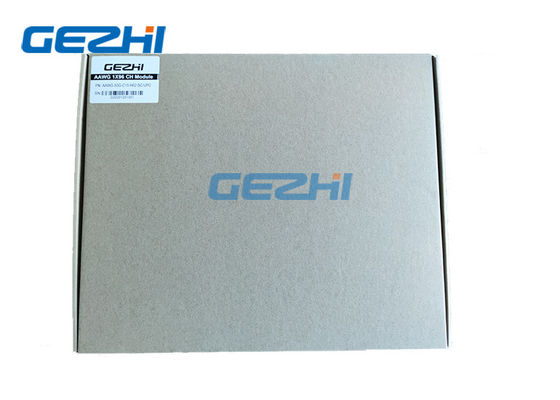

| Rincian kemasan: | Kotak kertas |
