| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-FSW-1x1 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

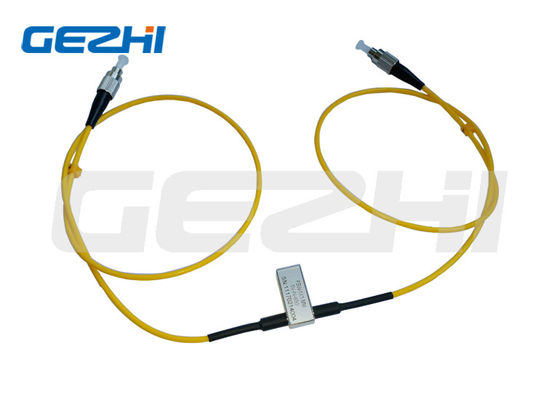

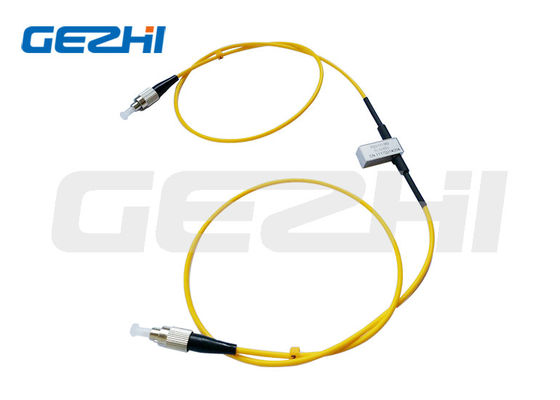

1x1 Sakelar Pemotong Optik Lempar Tunggal Tunggal
Saklar Pemotong Optik 1x1 GEZHI dirancang untuk digunakan dalam jaringan komunikasi serat optik dan instrumen pengukuran.Sakelar pemutus optik 1x1 terdiri dari dua port yang secara selektif mentransmisikan, mengalihkan, atau memblokir daya optik dalam saluran transmisi serat optik.
NS Saklar pemutus optik 1x1 digerakkan untuk memilih atau mengubah antara dua keadaan.Akibatnya, ia mengkonsumsi energi listrik yang rendah untuk mengoperasikan saklar optik.
Fitur
Mode tunggal atau Multimode opsional
Rentang panjang gelombang operasi yang luas
Paket segel jahitan
Menempel dan Tidak Menempel Gagal-Aman
Distorsi optik rendah
Kerugian Penyisipan Rendah
Sangat Stabil & Andal
Waktu peralihan singkat
Desain kompak, ukuran Miniatur
Bebas epoksi di Jalur Optik
Aplikasi
Pergantian jaringan
R&D di Laboratorium
Pemblokiran saluran
Modul dan Integrasi Sistem
Instrumentasi, pengujian, dan pengukuran
Sensor serat
Jaringan Area Metropolitan
Pemantauan sistem
Perlindungan dan pemulihan jaringan
Spesifikasi
| Parameter | GZ-FSW-1 × 1 | ||
| Rentang panjang gelombang | nm | 850±40/1300±40 | 1260～1650 |
| Panjang jalan operasi | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Kerugian Penyisipan | dB | Ketik: 0,5 Maks: 0,8 | Ketik: 0,5 Maks: 0,8 |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥65 SM≥75 | |
| PDL | dB | 0,05 | |
| WDL | dB | 0,25 | |
| TDL | dB | 0,25 | |
| Pengulangan | dB | ±0,02 | |
| Sumber Daya listrik | v | 3.0 atau 5.0 | |
| Seumur hidup | waktu | 107 | |
| Beralih Waktu | MS | 8 | |
| Daya Transmisi | mW | 500 | |
| Suhu Operasional | ℃ | -20～+70 | |
| Suhu Penyimpanan | ℃ | -40～+85 | |
| Berat | G | 16 | |
| Dimensi | mm | (L)27.0×(L)12.0×(T)8.2 | |
informasi pemesanan
GZ-FSW-1x2-x-xx-xxx-xx-xx
| Mode | Panjang gelombang | Tipe Tegangan | Model Kontrol | Jenis serat: | Diameter serat: | Panjang Serat | Penyambung |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Lainnya |
3=3V 5=5V |
L = Menempel N=Tidak Menempel |
5=50/125 6=62,5/125 9=9/125 X=Lainnya |
25 = 250um 90=900um 20 = 2.0mm 30 = 3.0mm X=Lainnya |
1=1m 2 = 1,5 m X=Lainnya |
0=Tidak ada 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
pin
| Jenis | Pin | Penggerak Listrik | Sensor Status | ||||||
| 1 × 1 | Pin 1 | Pin 5 | Pin 6 | pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Menempel | P1-P2 | -- | -- | GND | V+ | Menutup | Membuka | Membuka | Menutup |
| Tutup ringan | V+ | GND | -- | -- | Membuka | Menutup | Menutup | Membuka | |
| Tidak menempel | P1-P2 | -- | -- | -- | -- | Menutup | Membuka | Membuka | Menutup |
| Tutup ringan | V+ | -- | -- | GND | Membuka | Menutup | Menutup | Membuka | |
Rute Optik
| Status Satu | Status Dua |
|
|
Dimensi
video
|
|
