| Brand Name: | GEZHI or OEM |
| Nomor Model: | Sakelar Optik Ganda 1x2 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

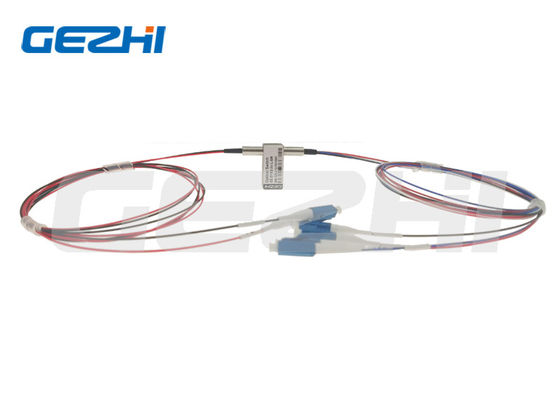

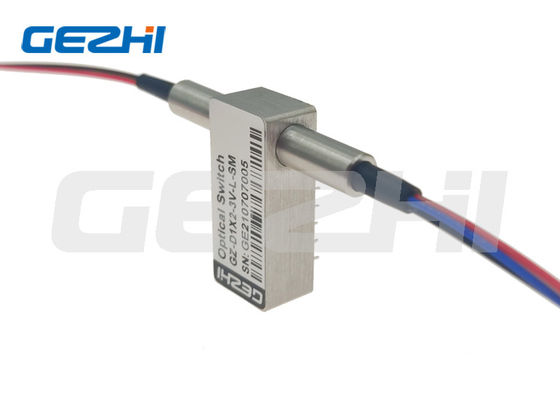

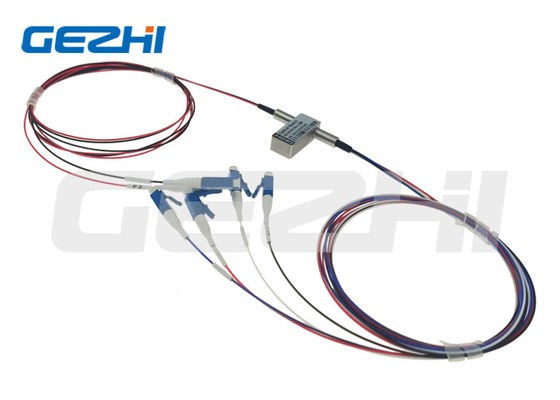

Sakelar Relay Ganda D1x2 Sakelar Optik Mekanik Kutub Ganda Lemparan Ganda
GEZHI Dual 1x2 Optical Switch dikonfigurasi oleh Enam serat dan dua status juga disebut 2x4 Fiber Optical Switch.Ini terhubung dengan konektor LC / UPC dan dengan tipe Non-latched.GEZHI Duplex 1x2 Opto-mechanical switch menghubungkan saluran optik dengan mengarahkan sinyal optik yang masuk ke serat keluaran yang dipilih.Saklar Optik mekanik D1x2 adalah aplikasi dalam R&D di laboratorium, Jaringan Area Metropolitan, dan OADM yang Dapat Dikonfigurasi.
Fitur
Kerugian Penyisipan Rendah
Rentang Panjang Gelombang Lebar
Seumur Hidup Panjang
Stabilitas Tinggi, Keandalan Tinggi
Bebas epoksi di Jalur Optik
Aplikasi
Pemantauan Sistem
OADM yang dapat dikonfigurasi
R&D di Laboratorium
MAN (Jaringan Area Metropolitan)
Spesifikasi
| Model | Satuan | GZ-FSW-D1x2 | |
| Panjang gelombang operasi | nm | 850±40/1300±40 | 1260～1620 |
| panjang gelombang | nm | 850&1300 | 1310&1550 |
| Kerugian penyisipan | dB | Ketik: 0,7 Maks: 1,0 | |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Obrolan silang | dB | MM≥35 SM≥55 | |
| PDL | dB | 0,05 | |
| WDL | dB | 0,25 | |
| Pengulangan | dB | ±0,02 | |
| Voltase | v | 3.0 atau 5.0±0.5 | |
| Kehidupan operasi | Waktu | 107 | |
| Beralih waktu | MS | 8 | |
| Penanganan daya | mW | 500 | |
| Suhu Operasional | ℃ | -20～+70 | |
| Suhu penyimpanan | ℃ | -40～+85 | |
| Ukuran | mm | 27.0×12×8.2 | |
| Catatan: 1 Dalam suhu operasi dan SOP.2 Tidak Termasuk Konektor. | |||
Kustomisasi tersedia.
Informasi Pemesanan Saklar Optik 1x2 Ganda
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| Mode | Panjang gelombang | Tipe Tegangan | Model Kontrol | Jenis serat: | Diameter serat: | Panjang Serat | Penyambung |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Lainnya |
3=3V 5=5V |
L = Menempel N=Tidak Menempel |
5=50/125 6=62,5/125 9=9/125 X=Lainnya |
25 = 250um 90=900um 20 = 2.0mm 30 = 3.0mm X=Lainnya |
1=1m 2 = 1,5 m X=Lainnya |
00=Tidak ada FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Lainnya |
Rute Optik
pin
| Jenis | Negara | Definisi pin | Kekuasaan | Pemantauan kondisi | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Tidak menempel | A | P1- P3',P2-P4' | -- | -- | -- | -- | Menutup | Membuka | Membuka | Menutup |
| B | P1-P1',P2-P2' | V+ | -- | -- | GND | Membuka | Menutup | Menutup | Membuka | |
| Menempel | A | P1- P3',P2-P4' | -- | -- | GND | V+ | Menutup | Membuka | Membuka | Menutup |
| B | P1-P1',P2-P2' | V+ | GND | -- | -- | Membuka | Menutup | Menutup | Membuka | |
