| Brand Name: | GEZHI or OEM |
| Nomor Model: | FWDM-T15R13/14 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 HARI KERJA |
| Payment Terms: | T / T, Western Union |

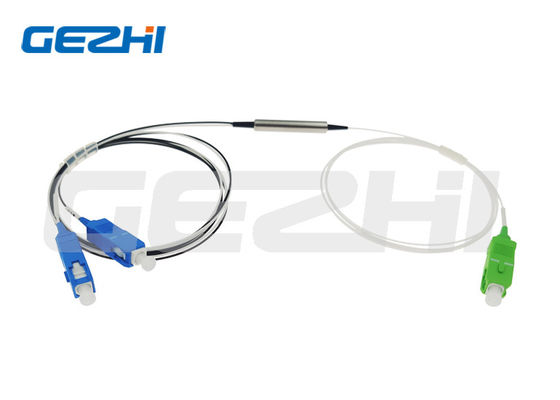

Serat Optik FWDM FTTH 1310/1490/1550nm FILTER WDM
WDM adalah salah satu komponen inti dalam arsitektur FTTH. WDM FTTH menggunakan filter interferensi film tipis berkinerja tinggi untuk memberikan kinerja bandpass yang luar biasa.Dengan fitur bidirectional, dapat diterapkan pada unit peralatan ONT dan OLT.
|
Fitur |
Aplikasi |
|
|
Spesifikasi
| Parameter | Satuan | Perangkat FWDM | ||
| Panjang Gelombang Operasi T: panjang gelombang transmisi R: panjang gelombang refleksi 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Kerugian Penyisipan | dB | Transmisi: 0.6 | ||
| Refleksi: 0,4 | ||||
| Isolasi Saluran Transmisi | dB | 30 | ||
| Isolasi Saluran Refleksi | dB | 17 | ||
| PDL | dB | 0,1 | ||
| Stabilitas termal panjang gelombang | nm/ | 0,003 | ||
| Stabilitas termal kerugian penyisipan | dB/℃ | 0,005 | ||
| Mengembalikan kerugian | dB | 45 | ||
| Daya Optik | mW | 500 | ||
| Suhu Operasional | ℃ | -10 ~ +70 | ||
| Suhu Penyimpanan | ℃ | -40 ~ +85 | ||
| Kelembaban relatif | % | 5 ~ 95 | ||
| Dimensi | mm | 5.5×35 | 90×20×10 | |
| Catatan: 1. Kustomisasi tersedia. 2. Ditentukan tanpa konektor, dan menambahkan kerugian 0,2dB tambahan per konektor. |
||||
Transmisi 1310nm Mencerminkan 1490/1550nm WDM Multiplexer berbasis Filter
Meminta informasi:
| A | B | C | D | E |
| Panjang gelombang | Jenis tabung | Panjang Serat (Termasuk konektor) |
Penyambung | Dimensi |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Lainnya |
25 = 250um 90=900um 20:2000um 30 = 3000um X=Lainnya |
05=0.5m±0.05m 10 = 1,0m±0,05m 15=1.5m±0.05m X= Lainnya |
00=Tidak ada FP=FC/PC FA=FC/APC SP = SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Lainnya |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X = Disesuaikan |
|
|
