Panjang Gelombang Operasi: | 1450/1550/1660nm | Pelabuhan: | 1x3 |
---|---|---|---|
Panjang serat: | 0,5m 1,0m atau sesuaikan | Penyambung: | LC/UPC SC/UPC atau sesuaikan |
Jaminan: | 3 tahun | Aplikasi: | Sistem WDM |
Cahaya Tinggi: | Modul WDM Raman 1x3,Modul WDM Kotak ABS,Modul WDM 1660nm |
Tinjauan Produk Modul WDM Raman 1x3

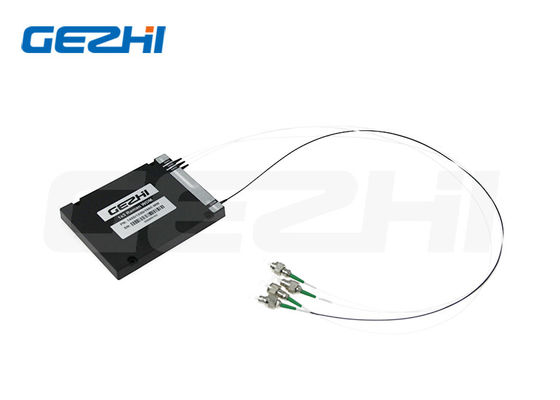

1450/1550/1660nm 1x3 Raman WDM Modul dengan Kotak ABS
Modul WDM Raman
Modul Raman Wavelength Division Multiplexer (Raman WDM) diproduksi dengan menggunakan teknologi filter film tipis, yang digunakan untuk memisahkan dan menggabungkan panjang gelombang sinyal yang berbeda pada 1450nm, 1550nm, dan 1660nm (atau 1650nm).Raman Filter WDM dengan insertion loss rendah dan Karakteristik isolasi tinggi.Ini banyak digunakan dalam sistem Raman DTS atau uji serat atau sistem pengukuran lainnya.
Fitur & Aplikasi dariModul WDM Raman 1x3
Fitur:
Telcordia GR1221, Sesuai RoHS
Jalur optik bebas epoksi dan stabilitas termal yang sangat baik
Kehilangan penyisipan rendah dan isolasi tinggi
Passband lebar dan datar
Aplikasi:
FTTX pengujian online
Sistem WDM
Jaringan perusahaan
Spesifikasi dari Modul WDM Raman 1x3
Parameter | Satuan | Nilai | |||
Panjang Gelombang Operasi | nm | 1450/1550/1660 | |||
Panjang Gelombang Tengah | nm | 1450 | 1550 | 1650 | |
Bandwidth | nm | 1260-1500 | 1535-1565 | 1600-1670 | |
Kerugian penyisipan | dB | ≤1.4 | |||
Isolasi (Saluran yang berdekatan) | dB | ≥60 | ≥45 | ≥60 | |
PDL | dB | ≤0.2 | |||
PMD | ps | ≤0.2 | |||
Pengarahan | Mode tunggal | dB | ≥50 | ||
Multi mode | dB | ≥35 | |||
Mengembalikan kerugian | Mode tunggal | dB | ≥45 | ||
Multi mode | dB | ≥35 | |||
Daya Optik | mW | ≤500 | |||
Rentang Suhu Operasi | ℃ | -10 hingga 70 | |||
Rentang Suhu Operasi | ℃ | -40 hingga +85 | |||
Paket (P x L x T) | mm | 100x80x10 |
Lingkungan Uji
Jenis | Spesifikasi Paket | Jenis Serat |
Serat Diameter |
Serat Panjang |
Penyambung |
RWM = Modul WDM Romawi | A1 = Kotak ABS 100x80x10mm A2 = Kotak ABS 120x80x18mm X=Lainnya |
S9 = 9/125 M5 =50/125 M6 =62,5/125 |
25 = 250um 90 =900um 20 = 2,0mm 30 = 3,0mm X=Lainnya |
05 =0,5m 10 = 1,0m 15 = 1,5 m X=Lainnya |
00 = tidak ada LP =LC/UPC LA =LC/APC SP = SC/UPC SA = SC/APC FP = FC/UPC FA = FC/APC X=Lainnya |
