Panjang gelombang: | 1260~1650 | Modus Serat: | Singlemode atau Multimode |
---|---|---|---|
Penyambung: | SC/UPC ,LC/APC atau sesuaikan | Beralih waktu: | ≤8ms (Saluran Berdekatan) |
Jaminan: | 3 tahun | Aplikasi: | Pemantauan Jarak Jauh |
Cahaya Tinggi: | Sakelar Optik Rackmount Matriks,Sakelar Optik Rackmount Matriks MxN,Sakelar Jaringan Optik Rackmount |
Tinjauan Produk Matrix Optical Switch Rackmount
Sakelar Optik Rack-mount Matriks MxN Stabilitas Tinggi untuk Jaringan Optik

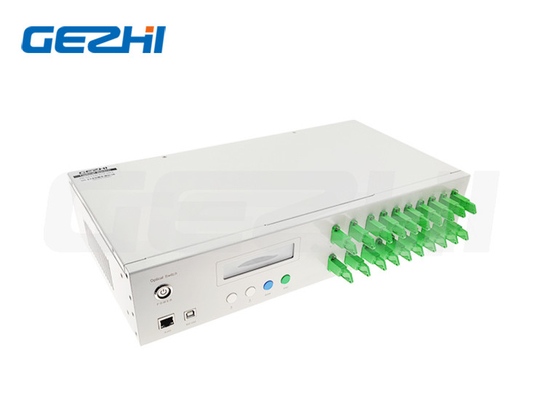

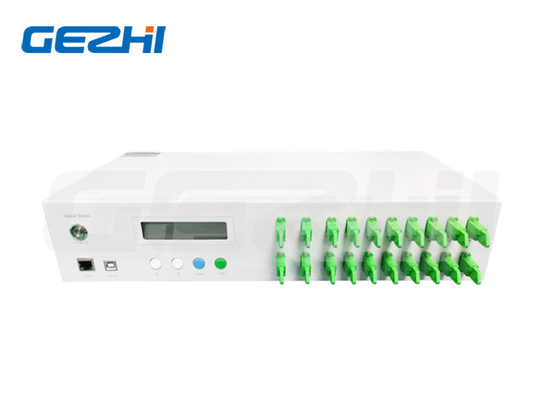

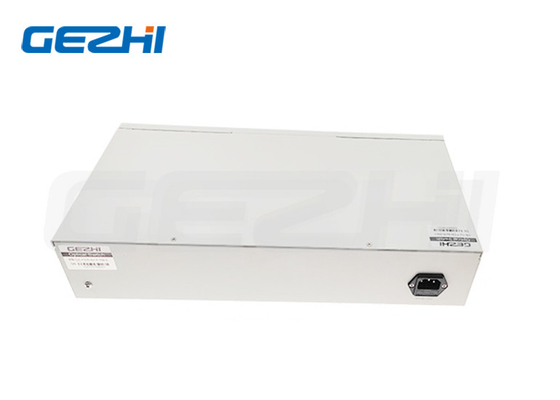

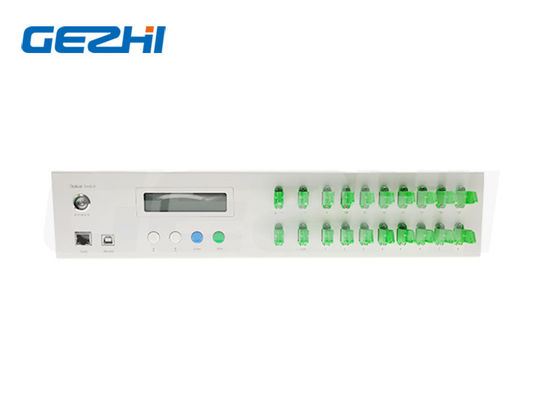

Dudukan Rak Sakelar Optik Matriks
Sakelar optik matriks berperforma tinggi, sakelar matriks semua-optik sepenuhnya non-pemblokiran, tersedia dengan jumlah port dari 4x4 hingga 128x128.Telah terbukti dalam aplikasi pertahanan yang paling menantang dan terbukti di lapangan dalam berbagai aplikasi komersial oleh produsen peralatan jaringan besar, mereka dirancang untuk memenuhi kebutuhan kinerja, keamanan, dan keandalan tertinggi dari aplikasi kritis misi dengan kehilangan optik rendah, rendah kebutuhan daya dan kecepatan switching cepat.
Panjang gelombang yang disesuaikan, jenis serat, saluran input & Output dapat tersedia.
GEZHI Photonics memproduksi rangkaian lengkap Matrix Optical switch seperti 2x8, 2x16, 2x64, 4x4, 4x16, 4x32, 8x8, 8x16, 16x16, 20x20......128x128 matrix optical switch dll.
Fitur & Aplikasi Matrix Optical SwitchRackmount
Fitur
* SerialNet, Keandalan Tinggi, Stabilitas Tinggi
* Panel layar LED.Tampilan visual, pengoperasian yang mudah
* Sinyal transmisi transparan.Stabilitas dan keandalan tinggi
*Saluran dan interval waktu pemindaian otomatis dapat diatur
* Kontrol RS232 dan Manajemen Jarak Jauh Ethernet RJ45
Aplikasi
*FITL
* Pengukuran Otomatis
* Sistem Pemantauan dan Pemeliharaan Kabel Pemantauan Jarak Jauh Jaringan Optik
Spesifikasi Saklar Optik MatriksRackmount
Parameter | Satuan | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
Rentang Panjang Gelombang | nm | 1260~1650 | |||||||||
Menguji Panjang Gelombang | nm | 1310/1550 | |||||||||
Kerugian penyisipan | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.5 |
Mengembalikan kerugian | dB | SM ≥ 50 | |||||||||
Obrolan silang | dB | ≤-55 | |||||||||
PDL | dB | ≤0,05 | |||||||||
WDL | dB | ≤0,25 | |||||||||
TDL | dB | ≤0,25 | |||||||||
Pengulangan | dB | ≤0,02 | |||||||||
Seumur hidup | waktu | >107 | |||||||||
Beralih Waktu | MS | ≤8 (Saluran Berdekatan) | |||||||||
Daya Optik | mW | ≤500 | |||||||||
Penyambung | / | FC, SC, LC, ST, SMA atau disesuaikan | |||||||||
Pantau Pelabuhan | / | RJ45 , RS232 | |||||||||
Catu Daya Kerja (Plug Tyep) | V | AC:220V (50/60Hz) atau DC:36V~72V | |||||||||
Suhu Operasional | ℃ | -10~+60 | |||||||||
Suhu Penyimpanan | ℃ | -40~+85 | |||||||||
Rackmount | mm | Rak 19” 1U, 2U, 3U atau 4U |
Peta Sketsa Rackmount Matrix Optical Switch
OSW | Mode | Panjang gelombang | Kemasan | Jenis Serat | Diameter Serat | Penyambung |
2x4 2x8 2x64 4x16 16x16 20x20 S=Spesifikasi |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Tentukan |
1U=1U Pemasangan Rak 2U=2U Pemasangan Rak 3U=3U Pemasangan Rak 4U=4U Pemasangan Rak S=Tentukan |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Tentukan |
AC=Tunggal 85~265V DC = Tunggal 36 ~ 72V AA=Ganda 85~265V DD = Ganda 36 ~ 72V AD=AC85~265V+DC36~75V |
00=Tidak ada FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Tentukan |
