| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-MxN-MOS100x |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 hari kerja |
| Payment Terms: | T/T, Serikat Barat |

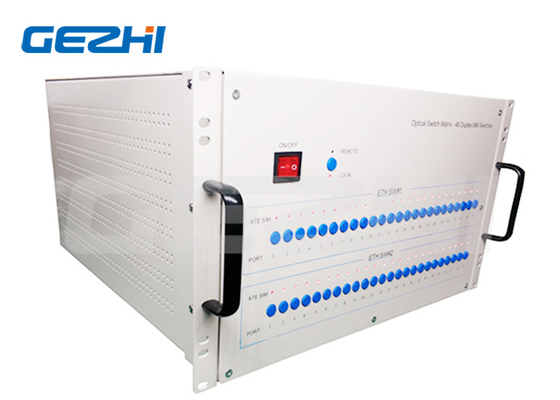

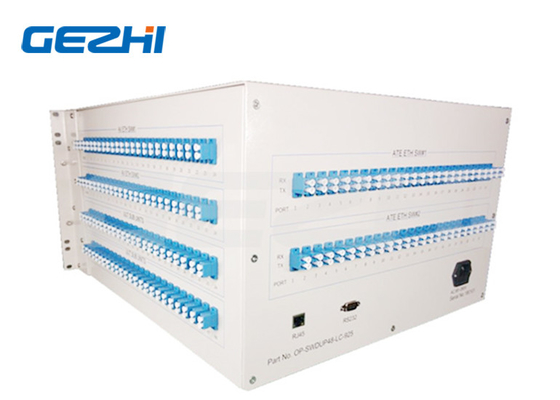

Ikhtisar Produk dari48*Dudukan Rak Sakelar Optik Matriks
48*2x4 Matrix Optical Switch Rackmount untuk sistem Pemeliharaan
48pcs 2x4 (D1x2) Sakelar Optik Rackmount
Sakelar Optik ini adalah sejenis perangkat kontrol jalur cahaya.memainkan jalur cahaya kontrol dan mengubah jalur cahaya.48-D1X2-U terdiri dari 48 buah 2x4 kombinasi jalur cahaya sakelar sinkron dari sakelar optik mekanis, sakelar kontrol jalur cahaya sakelar optik dapat berupa 48 tombol pada panel kontrol, juga dapat melalui mode komunikasi port serial RS - 232 jarak pendek atau komunikasi RJ45 Ethernet jarak jauh dengan mengirimkan jalur lampu saklar kontrol perintah yang dikendalikan program, keadaan peralatan jalur cahaya oleh lampu hijau dan lampu merah menunjukkan jalur cahaya.
Kami dapat memproduksi panjang gelombang yang disesuaikan, saluran konfigurasi, jenis serat, jenis konektor dll.
Fitur & Aplikasi dari48*Sakelar Optik Matriks 2x4Rackmount
Fitur
SerialNet, Keandalan Tinggi, Stabilitas Tinggi

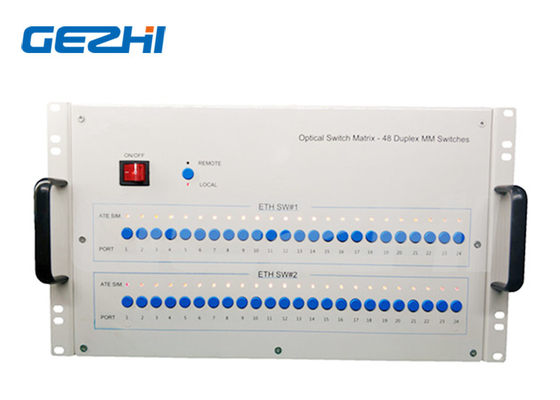

Panel layar LED.Tampilan visual, pengoperasian yang mudah
Sinyal transmisi transparan.Stabilitas dan keandalan tinggi
Saluran dan interval waktu pemindaian otomatis dapat diatur

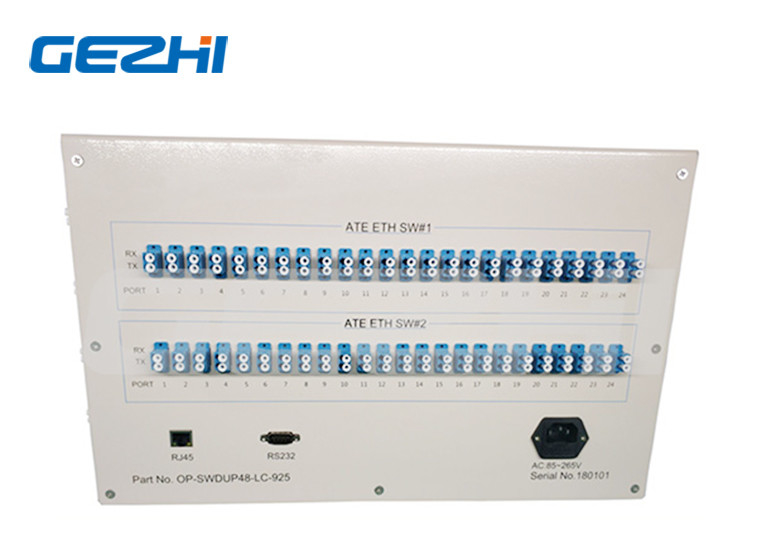

Kontrol RS232 dan Manajemen Jarak Jauh Ethernet RJ45
Aplikasi
FITL
Pengukuran Otomatis
Pemantauan Jarak Jauh Jaringan Optik
Sistem Pemantauan dan Pemeliharaan Kabel
Spesifikasi dari48*Sakelar Optik Matriks 2x4Rackmount
| Parameter | Satuan | 48*2x4 |
| Rentang Panjang Gelombang | nm | 1260~1650 atau disesuaikan |
| Menguji Panjang Gelombang | nm | 1310/1550 atau disesuaikan |
| Insertion Loss (Maks) | dB | ≤1.5 |
| Mengembalikan kerugian | dB | SM ≥ 50 |
| Obrolan silang | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0.20 |
| Pengulangan | dB | ≤0,02 |
| Beralih Waktu | MS | ≤10 (Saluran Berdekatan) |
| Daya Optik | mW | ≤500 |
| Jenis Serat | um | 9/125 |
| Penyambung | / | FC, SC, LC, ST, SMA atau disesuaikan |
| Pantau Pelabuhan | / | RJ45 & RS232 atau disesuaikan |
| Catu Daya Kerja (Plug Tyep) | V | AC:220V (50/60Hz) atau DC:36V~72V |
| Suhu Operasional | ℃ | -10~+60 |
| Suhu Penyimpanan | ℃ | -40~+85 |
| Dimensi pemasangan rak | mm | 6U: 483x500x267mm |
Set instruksi dariDudukan Rak Sakelar Optik Matriks
| Nama | Instruksi | Menggambarkan |
| Setel Saluran Sakelar Optik |
Mengirim: |
Atur saluran sakelar optik 01 ke ON , berhasil dikembalikan. |
| Pengembalian1: |
||
| Mengirim: |
Atur saluran sakelar optik 01 ke OFF , berhasil dikembalikan. |
|
| Pengembalian1: |
||
| Mengirim: |
Atur saluran sakelar optik 48 ke AKTIF , berhasil dikembalikan. |
|
| Pengembalian1: |
||
| Mengirim: |
Atur saluran sakelar optik 48 ke OFF, berhasil dikembalikan. |
|
| Pengembalian1: |
||
| Mengirim: |
Atur semua saluran sakelar optik ke AKTIF, berhasil dikembalikan. | |
| Pengembalian1: |
||
| Mengirim: |
Atur semua saluran sakelar optik ke OFF, berhasil dikembalikan. | |
| Pengembalian1: |
||
| Kueri Saluran Sakelar Optik | Mengirim: |
Permintaan saluran sakelar optik, berhasil dikembalikan; 11111111111111111: Apakah semua sakelar optik berstatus (0: ON, 1: OFF). |
| Kembali: |
||
|
Tetapkan IP-nya Alamate |
Mengirim: | Siapkan alamat IP ke 192.168.1.100, berhasil dikembalikan. |
| Kembali: |
||
| Meminta Alamat IP | Mengirim: |
Meminta alamat IP, berhasil dikembalikan 192.168.1.100: alamat IP ke 192.168.1.100 |
| Kembali: | ||
| Tetapkan Nomor Port | Mengirim: |
Atur nomor port ke 5000, kembali sukses |
| Kembali: |
||
| Nomor Port Kueri | Mengirim: |
Permintaan nomor port, berhasil dikembalikan 5000: nomor port ke 5000 |
| Kembali: |
||
| Atur Subnet Mask | Mengirim: |
Setup subnet mask ke 255.255.255.0, dikembalikan berhasil |
| Kembali: |
||
| Masker Subnet Kueri | Mengirim: | Permintaan subnet mask, berhasil dikembalikan 255.255.255.0:subnet mask ke 255.255.255.0 |
| Kembali: | ||
| Tetapkan Gerbang Default | Mengirim: |
Siapkan gateway default ke 192.168.1.1, dikembalikan berhasil |
| Kembali: |
||
|
Gerbang Default Kueri |
Mengirim: |
Permintaan gateway default, berhasil dikembalikan 192.168.1.1: gerbang default ke 192.168.1.1
|
| Kembali: | ||
| Tetapkan Kecepatan Baud | Mengirim: |
Setel baud rate ke 9600, berhasil dikembalikan |
| Kembali: |
||
| Tingkat Baud Kueri | Mengirim: |
Kueri baud rate , berhasil mengembalikan 9600: baud rate ke 9600
|
|
Kembali:
|
||
| Restart Perangkat | Mengirim: |
Setup perangkat restart, berhasil dikembalikan |
| Kembali: |
||
| Meminta Informasi Perangkat | Mengirim: |
Menanyakan informasi perangkat , berhasil dikembalikan; Model:48-2X4-U Rentang Panjang Gelombang: 1260 ~ 1650nm Tipe Serat: SM,9/125um Konektor: LC/UPC Catu Daya Kerja :AC:85~265V |
| Kembali: | ||
| Versi Permintaan | Mengirim: |
Minta versinya, berhasil dikembalikan Versi perangkat keras: V1.0.1 PERANGKAT LUNAK: V1.0.1 |
| Kembali: |
| OSW | Mode | Panjang gelombang | Kemasan | Jenis Serat | Diameter Serat | Penyambung |
|
48*2x4 S=Spesifikasi |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550nm S=Tentukan |
1U=1U Pemasangan Rak 2U=2U Pemasangan Rak 3U=3U Pemasangan Rak 4U=4U Pemasangan Rak S=Tentukan |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Tentukan |
AC=Tunggal 85~265V DC = Tunggal 36 ~ 72V AA=Ganda 85~265V DD = Ganda 36 ~ 72V AD=AC85~265V+DC36~75V |
00=Tidak ada FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Tentukan |
video
|
|
