Detail produk:
|
Saluran: | 40CH | Spasi saluran: | 100 gram |
---|---|---|---|
Konektor: | LC/UPC atau disesuaikan | Suhu Operasional: | -5 ~ +65(°C) |
Suhu Penyimpanan: | -40 ~ +85(°C) | Aplikasi: | Tautan Serat Optik CATV |
Cahaya Tinggi: | Filter DWDM Mux Demux,40CH DWDM Mux Demux,19 " rackmount Filter WDM |
Deskripsi produk:

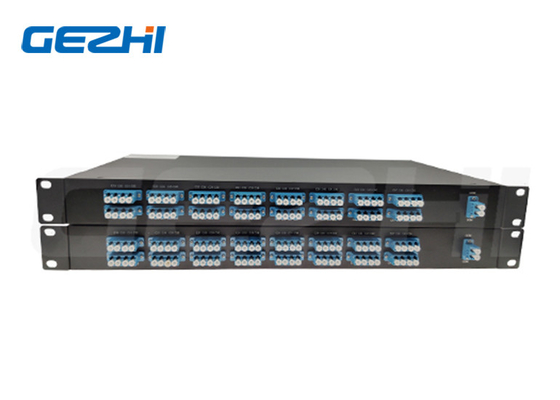

Multi-channel 40CH Filter DWDM Mux Demux Multiplexer dengan 1RU 19 "rackmount
40CH DWDM dengan antarmuka adaptor optik LC/UPC. Standalone 1RU 19" rack packing Mux + Demux di dalam. ITU channel 21-59.1x40 Filter DWDM Mux Demux adalah produk mandiri 40 saluran dalam bingkai 1RU yang kompak yang mampu multiplexing divisi panjang gelombang padat (DWDM) dan demultiplexingDengan rasio sinyal-ke-serat yang padat, 40CH Filter DWDM mux demux sangat ideal untuk transportasi jarak jauh dari sinyal serat optik.Gunakan untuk multiplex dan mengangkut sejumlah besar sinyal dari berbagai format seluruh serat ganda.
Fitur
◆Isolasi Saluran Tinggi
◆Filter berbasis film tipis
◆Hilang karena Polarizasi Rendah
◆Multiplexer dan demultiplexer dalam satu frame
Aplikasi
◆Densitas Sistem WDM
◆ Akses / Jaringan Perusahaan
◆Sambungan serat optik CATV
◆Jaringan Metro
Parameter teknis
Parameter | Spesifikasi | Satuan | Komentar | ||
Min | Maksimal | ||||
Saluran Masuk | 1 | ||||
Saluran output | 48 | 32,40. 44. 48 saluran tersedia | |||
Jarak Saluran | 100 | GHz | |||
Referensi Passband | - 12 tahun.5 | 12.5 | GHz | ||
Keakuratan panjang gelombang | - 50 | 50 | pm | Berkaitan dengan Jaringan ITU | |
1dB Bandwidth |
0.2 ((G) 0,4 ((F) |
nm |
Jenis Gussion atau Flat top
|
||
3dB Bandwidth |
0.4 ((G) 0,6 ((F) |
nm | |||
I.L. | 4.5 | dB | Kasus terburuk dalam ITU passband | ||
I.L. UNI. | 1 | dB | |||
Ripple | 0.7 | dB | Variasi kerugian dalam pita ITU | ||
PDL | 0.5 | dB | Nilai maksimum dalam pita ITU | ||
Pendengar yang berdekatan | 25 | dB | Kasus terburuk dalam ITU passband | ||
Swara lintas yang tidak berdekatan | 30 | dB | Kasus terburuk dalam ITU passband | ||
Total Crosstalk | 22 | dB | Kumulatif crosstalk dari semua saluran lainnya | ||
Kembali Kerugian | 40 | dB | |||
Daya optik maksimum terus menerus | 250 | mW | Daya optik maksimum masukan | ||
Dispersi Kromatik (CD) | - 20 | +20 | ps/nm | ||
PMD | 0.5 | ps |
Gambar Mekanis
Ukuran kemasan adalah 120mm X 70mm X 10mm untuk Mux/ Demux.
