| Brand Name: | GEZHI |
| Nomor Model: | GZ-WM100x |
Deskripsi produk:

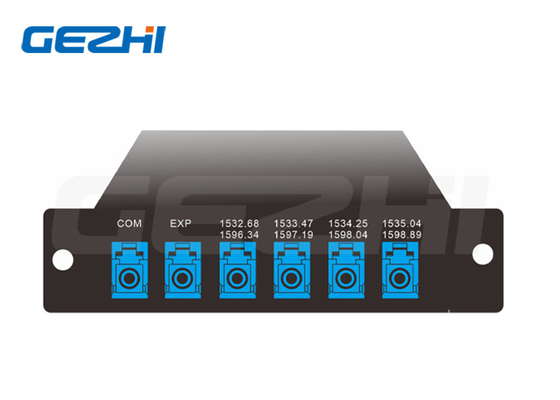

4 atau 8 Port Wavelength Multiplexer WM1 NG-PON2 untuk Sistem PON
NG-PON2 (juga dikenal sebagai TWDM-PON), adalah standar jaringan telekomunikasi untuk jaringan optik pasif (PON).yang sesuai dengan kecepatan simetris 10 Gbit/s di atas/bawah yang tersedia di setiap pelanggan.
GEZHI Photonics memasok modul WM1 dan CEx yang sesuai dengan persyaratan NG-PON2.itu menggabungkan dan memisahkan C dan L band DWDM transmisi bidirectional.
Fitur
◆Hilangnya Insersi Rendah
◆Isolasi saluran tinggi
◆Sangat Baik untuk Lingkungan
Aplikasi
◆SISTEM WDM
◆SISTEM PON
◆Jaringan akses FTTH
Parameter teknis
| Parameter | Satuan | Nilai |
| Center Wavelenth | Pelabuhan 1 | 1532.68 / 1596.34 |
| Pelabuhan 2 | 1533.47 / 1597.18 | |
| Pelabuhan 3 | 1534.25 / 1598.04 | |
| Pelabuhan 4 | 1535.04 / 1598.89 | |
| Passband | nm | ± 0.12 |
| Kerugian Penempatan | dB | ≤ 2.0 |
| Ripple | dB | ≤ 0.4 |
| Isolasi | dB | Saluran yang berdekatan ≥30 |
| dB | Saluran yang tidak berdekatan ≥36 | |
| dB | Upgrade Channel ≥11 | |
| Direktifitas | dB | ≥ 55 |
| Kembali Kerugian | dB | ≥ 50 |
| Kerugian tergantung polarisasi | dB | ≤ 0.3 |
| Polarization Mode dispersi | ps | ≤ 0.2 |
| Suhu operasi | °C | -5 ~ +75 |
| Suhu penyimpanan | °C | -40 ~ +85 |
Catatan: Spesifikasi khusus tersedia.
Spesifikasi di atas termasuk kehilangan konektor.
Diagram Multiplexer Panjang Gelombang WM1
Informasi Pemesanan
| Model | Saluran | Konfigurasi | Jenis kemasan | Jenis kabel | Panjang serat | Konektor |
|
WM1 S=Tentukan |
04=4 Saluran 08=8Saluran S=Tentukan |
M=Mux D=Demux A=Mux+Demux |
A0 = kotak ABS 80x60x12mm A1 = kotak ABS 100x80x10mm A2 = kotak ABS 120x80x18mm A3 = kotak ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX masukkan ke 2 slot Rack L4=LGX dimasukkan ke dalam 4 slot Rack R1=19" 1 U Rack R2=2 slot 19′′1U Rack R4=4 slot 19′′1U Rack S=Tentukan |
00=Tidak ada 09=900um tabung longgar |
00=Tidak ada 05=0,5m 10=1,0m |
00=tidak ada LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Tentukan |
FAQ
|
|
