| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-1x1-13/15HH |
| Moq: | 1 PC |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T/T, Western Union |

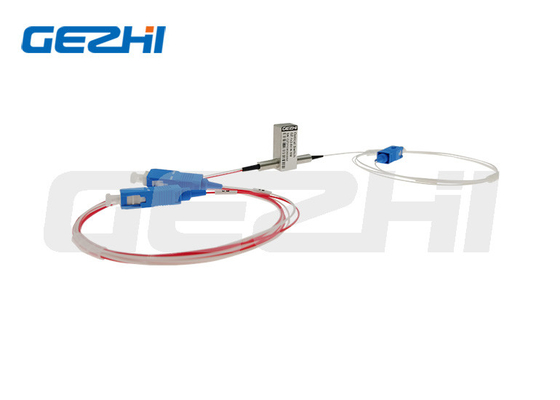

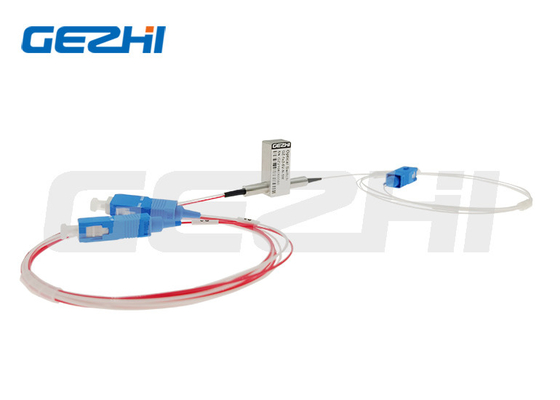

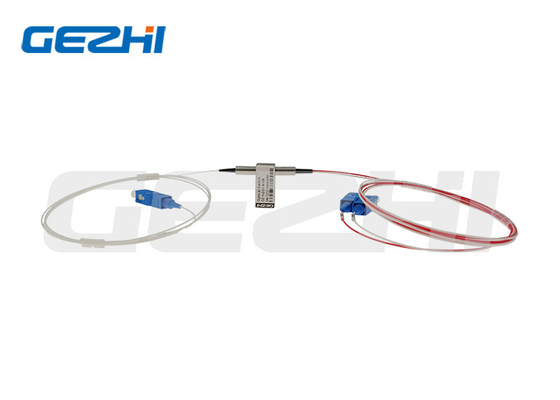

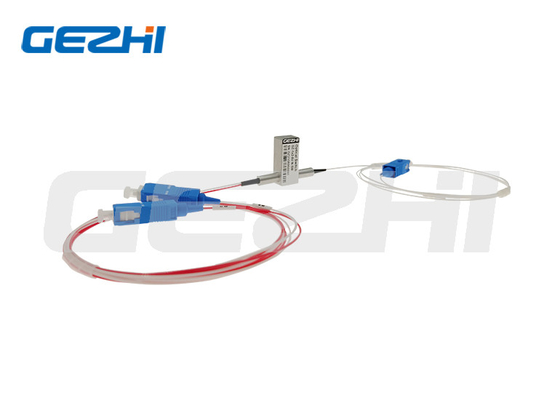

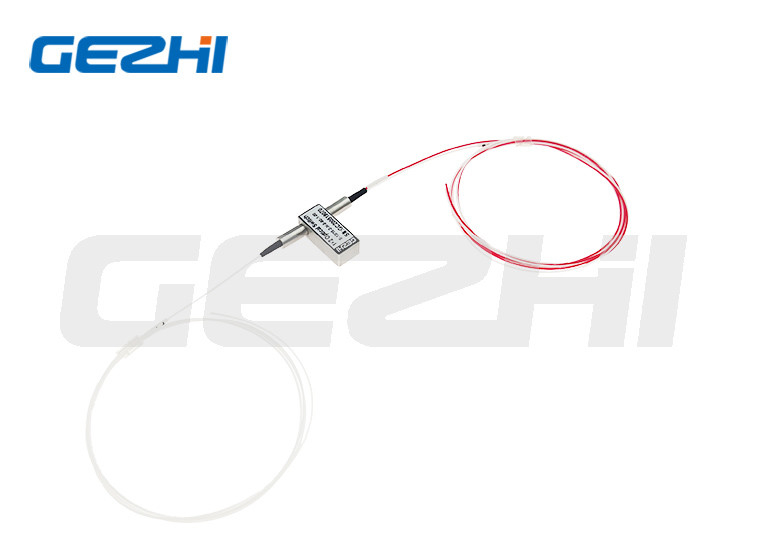

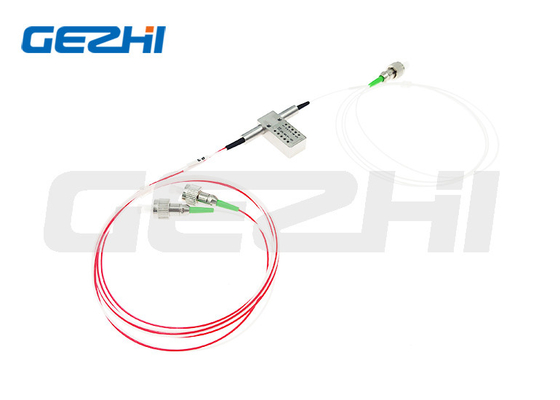

1*2 850/1260nm Mekanis Fiber Optic Switch Module
1x2 Optical Switch
Switch optik ini dikonfigurasi dengan tipe 1x2 dengan tiga serat dan dua negara yangmenghubungkan saluran optik dengan mengalihkan sinyal optik masuk ke serat output yang dipilih.Ini menggunakan konfigurasi opto-mekanik eksklusif dan diaktifkan melalui sinyal kontrol listrik. GEZHI 1x2 Fiber Optical Switch mekanik menawarkan keandalan yang sangat tinggi dan kecepatan switching yang cepat serta kinerja bidirectional.1x2 Fiber Optical Switch mekanik adalah solusi switching sejati untuk aplikasi jaringan optik.
|
Fitur Penguncian yang aman
Biaya Rendah yang Tak Terbandingkan
Distorsi Optik Rendah Jalur optik bebas epoksi
Keandalan Tinggi
|
Aplikasi Memblokir Saluran Add/Drop yang dapat dikonfigurasi
Pemantauan Sistem
Instrumen
|
Spesifikasi
| Parameter | Spesifikasi | Satuan |
| Panjang Gelombang Operasi | 1260 ~ 1620 ((SM) | nm |
| Kerugian Penempatan | ≤ 1.0 | dB |
| Kerugian Tergantung Panjang Gelombang | ≤ 0.25 | dB |
| Kerugian Tergantung Polarisasi | ≤ 0.05 | dB |
| Kerugian Tergantung Suhu | ≤ 0.20 | dB |
| Kembali Kerugian | SM≥50 | dB |
| Cross Talk | SM≥55 | dB |
| Ubah Waktu | ≤ 8 | ms |
| Kemungkinan diulang | ≤ ± 0.02 | dB |
| Daya tahan | ≥ 107 | kali |
| Tegangan Operasi | 3 atau 5 | V |
| Jenis Switch | Tidak Mengunci/Mengunci | |
| Suhu operasi | -20 ~ +70 | °C |
| Suhu penyimpanan | -40 ~ +85 | °C |
| Daya optik | ≤ 500 | mW |
| Dimensi | 27.0L × 12,5W × 8,4H | mm |
Pin
| Jenis | Jalur optik | Penggerak Listrik | State Sensor | ||||||
| 1 × 2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Tidak Mengunci | CUT | ... | ... | ... | ... | Tutup | Buka | Buka | Tutup |
| P1-P2 | V+ | ... | ... | GND | Buka | Tutup | Tutup | Buka | |
| Mengunci | CUT | ... | ... | GND | ... | Tutup | Buka | Buka | Tutup |
| P1-P2 | V+ | GND | ... | ... | Buka | Tutup | Tutup | Buka | |
Informasi Pemesanan
GZ-1×2-13/15
| Mode | Panjang gelombang | Jenis tegangan | Model Kontrol | Jenis Serat | Diameter Serat | Panjang Serat | Konektor |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X= Lainnya |
3=3V 5=5V |
L=Penguncian N=Tidak-mengunci |
5=50/125 6 = 62,5/125 9=9/125 X= Lainnya |
25=250um 90=900um 20=2,0mm 30 = 3,0 mm X= Lainnya |
1=1m 2 = 1,5m X= Lainnya |
0=Tidak ada X= Lainnya |
Produk serupa Lihat
Pengangkutan
FAQ
Q1:Bisa minta sampel? Berapa MOQmu?
video
|
|
