1x32 Multi Channel Fiber Optical Switch Mode Tunggal Dan Multimode Optical Switch

Name: 1x32 Multi Channel Fiber Optical Switch Mode Tunggal Dan Multimode Optical Switch
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: OSW-1x32
Price: 13.00 USD
Availability: InStock

Brand Name:	Gezhi or OEM
Nomor Model:	OSW-1x32
Moq:	1 buah
harga:	USD >= 1 pieces $25
Delivery Time:	7 hari
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Product Description

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Penggunaan:

Monitor Sistem

Jaringan:

TCP, IP, POE, GPRS, wifi

Panjang gelombang:

1260-1650nm

Waktu Jaminan:

3 tahun

Pelabuhan:

1x32

Tegangan:

5v atau 12V

Kemasan rincian:

kotak bagian dalam, Karton

Menyediakan kemampuan:

1000 Potongan/potongan per Hari

Menyoroti:

Multi Channel Fiber Optical Switch

1x32 Fiber Optical Switch

Product Description

Deskripsi produk

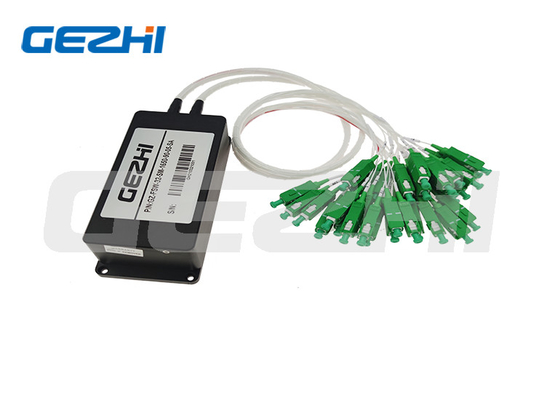

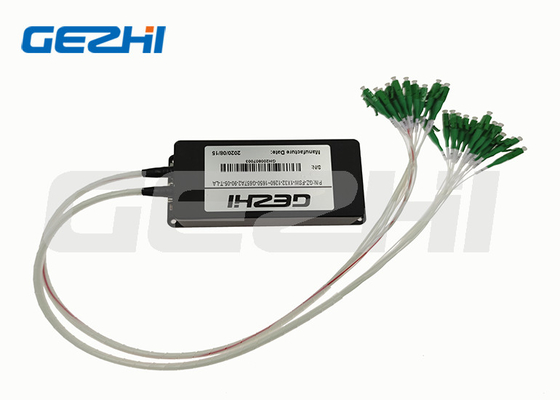

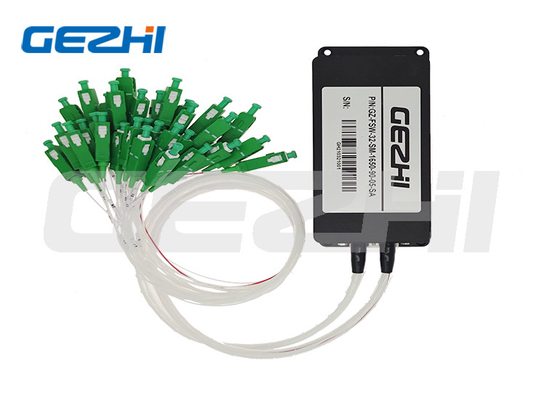

1x32 Multi Channel Single mode dan Multimode Optical Switch fiber optical switch

Konfigurasi 1xN, jenis serat apapun, panjang gelombang kerja broadband,1x32 Multi Channel optical switch adalah semacam peralatan kontrol jalur cahaya, dapat mewujudkan multi-kanal fiber optic light path switching, Dalam sistem transmisi serat optik,digunakan untuk pemantauan serat multi-saluran, multi sumber cahaya / detektor pemilihan, dan perlindungan jalur serat optik dll Selain itu juga digunakan dalam sistem uji serat optik untuk serat optik dan tes komponen,Sistem pengujian kabel luar dan pemantauan sensor optik multi-port.

Fitur

1.sejenis komponen fungsional, dengan kemampuan untuk beralih rute optik.

2. 1 input dan N output port serat yang secara selektif mengirimkan, mengarahkan,

3.atau menghalangi daya optik dalam jalur transmisi serat optik.

4. dua arah dan dapat digunakan baik dalam arah 1xN atau Nx1.

5. dirancang untuk digunakan dalam jaringan komunikasi serat optik dan instrumen pengukuran.

1x32 Multi Channel Fiber Optical Switch Mode Tunggal Dan Multimode Optical Switch 0

Spesifikasi

Parameter	Satuan	1x4	1x8	1x12	1x16	1x24	1x32	1x64	1x128
Jangkauan Gelombang	nm	1260 ~ 1650
Uji panjang gelombang	nm	1310/1550
Kerugian Penempatan (Biasa)	dB	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1.0
Kerugian Penempatan (Max)	dB	≤ 0.8	≤ 0.8	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.2
Kembali Kerugian	dB	SM ≥ 50
Swara lintas	dB	≤ 70
PDL	dB	≤ 0.05
WDL	dB	≤ 0.20
TDL	dB	≤ 0.20
Kemungkinan diulang	dB	≤ 0.02
Waktu hidup	kali	>107
Waktu Pergantian	ms	≤10 (Saluran yang berdekatan)
Daya optik	mW	≤ 500
Mode Kontrol	/	TTL atau Disesuaikan
Suhu operasi	°C	-10 ~ +55
Suhu penyimpanan	°C	-40 ~ +85
Tipe modul Dimensi	mm	135x64x32				135x60x37		184x78x66	184x156x66

Informasi Pemesanan OSW-XxX-X-XX-X-XX-XX-XX-XX

OSW

Mode

Panjang gelombang

Paket

Jenis Serat

Diameter Serat

Panjang Serat

Konektor

1x4

1x8

1x16

1x32

1x64

1x128

S = Spesifikasi

S=SM

M=MM

85=850nm

13=1310nm

15=1550nm

85/13 = 850/1300

13/15=1310/1550nm

S=Tentukan

B=Kotak Logam

S=Tentukan

M5 = 50/125

M6 = 62,5/125

S9=9/125

S=Tentukan

25=250um

09=900um

S=Tentukan

05=0,5m

10=1,0m

S=Tentukan

00=Tidak ada

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

S=Tentukan

Konfigurasi PIN

DB-9 konektor laki-laki (1xN≤16) Switch optik

Konektor DB-9 laki-laki
Pin No.	I / O	Sinyal	Deskripsi
1	Input	D0	D0~ D3 adalah pilihan saluran Bit0~Bit3,D0 rendah, D3 tinggi
2	Input	D1
3	Input	D2
4	Input	D3
5	Input	Reset	TTL, reset tingkat rendah ke saluran 0. Tingkat tinggi berarti bit pilihan saluran efektif.
6	Keluar.	Siap	TTL, Siap (High=Not ready, Low=Ready)
7	Keluar.	Kesalahan	TTL, Kesalahan atau Gagal, (High=Error, Low=No error)
8	Kekuatan	GND	Tanah
9	Kekuatan	VCC	5.0±5% VDC Power Supply (maksimal 500mA)

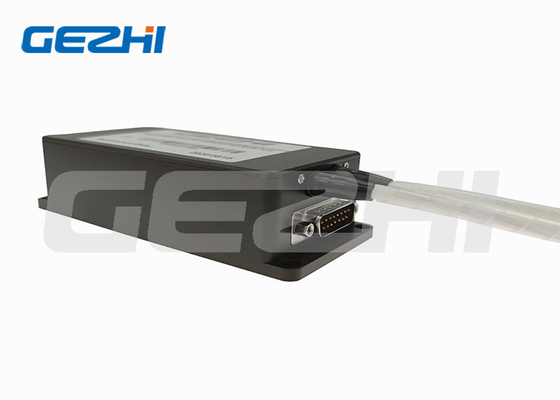

Konektor jantan DB-15 (1xN≤128) Switch optik

DB-15 konektor pria
Pin No.	I / O	Sinyal	Deskripsi
2	Input	D0	D0~D5 adalah pilihan saluran Bit0~Bit4, D0 rendah, D4 tinggi
3	Input	D1
4	Input	D2
5	Input	D3
6	Input	D4
10	Input	D5
11	Input	Reset	TTL, reset tingkat rendah ke saluran 0. Tingkat tinggi berarti bit pilihan saluran efektif.
7	Keluar.	Siap	TTL, Siap (High=Not ready, Low=Ready)
8	Keluar.	Kesalahan	TTL, Kesalahan atau Gagal, (High=Error, Low=No error)
1,9	Kekuatan	GND	Tanah
12	Kekuatan	VCC1	5.0V±5% daya motor VDC (max 950mA)
15	Kekuatan	VCC2	5.0V±5% daya sirkuit VDC Drive ((50mA)
13,14		NC	NC

Pengangkutan

1x32 Multi Channel Fiber Optical Switch Mode Tunggal Dan Multimode Optical Switch 4

Q1:Bisa minta sampel? Berapa MOQmu?

A1:Pesenan sampel diterima untuk menguji dan memeriksa kualitas.MOQ, sampel 1pcs tersedia.Juga sampel campuran dapat diterima.

T2: Berapa waktu lead?

A2: Waktu lead normal adalah sekitar 1 minggu,Untuk kuantitas besar dan produk khusus. Silakan periksa waktu pengiriman dengan perwakilan penjualan kami.Tapi kami menyimpan stok untuk beberapa produk,Bisa dikirim 1-3 hari setelah menerima pembayaran.

Q3:Apa syarat pembayaran?

A3: Istilah pembayaran: T/T, Paypal,Western Union,pembayaran tunai, ALI dll

Q4: Berapa waktu garansi Anda
A4: Garansi 3 tahun.

Q5: Dapatkah saya menggunakan logo, label dan paket kami sendiri?
A5: Ya, kami dapat menyediakan layanan OEM yang sesuai dengan kebutuhan Anda, desain produk label, logo, PN, SN, paket.
