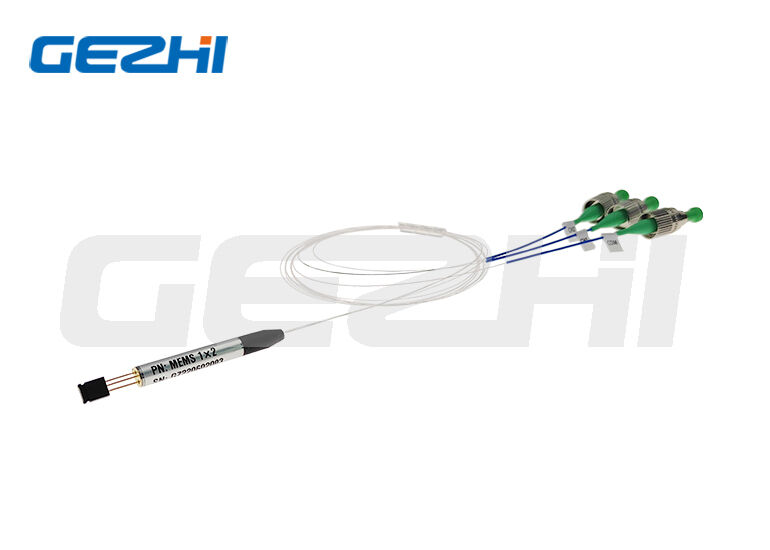

1×N MEMS Optical Switch. Mode Tunggal & Multi Mode MEMS Fiber Optical Switch - Gezhi Photonics

1×N MEMS Optical Switch. Mode Tunggal & Multi Mode MEMS Fiber Optical Switch - Gezhi Photonics

Nama merek:	GEZHI or OEM
Nomor Model:	MEMS-D-
Moq:	1 buah
harga:	US$188-US$688
Waktu pengiriman:	2-3 minggu

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE RoHS,ISO9001

Dokumen:

Tipe Konektor:

FC/SC/LC...

Waktu switching:

Kerugian Penyisipan:

1×2 ≤0,8dB；3≤N≤8 ≤1,0dB；17≤N≤32 ≤1,5dB；33≤N≤64 ≤1,7dB

Kontrol Tegangan:

Daya Optik Maks:

≤ 500mW

Suhu Operasional:

-20℃ ~ +85℃

Kemasan rincian:

Kotak Kertas

Menyediakan kemampuan:

2000pcs per bulan

Deskripsi Produk

Perangkat Sakelar Optik MEMS 1×N Berkinerja Tinggi – Versi Mode Tunggal & Multi Mode

Pengenalan Produk

Gezhi Photonics 1×N MEMS Optical Switch adalah komponen switching serat MEMS mini yang dirancang untuk komunikasi serat, jaringan PON, instrumentasi optik, dan sistem pemantauan jaringan. Sakelar optik MEMS non-pengunci ini menyediakan mode tunggal (maks 1×64 saluran) dan multi mode (maks 1×16 saluran) dua seri, dilengkapi rumah silinder ultra kompak, kecepatan peralihan cepat, kehilangan penyisipan rendah, kinerja kehilangan bergantung pada panjang gelombang/termal/polarisasi yang sangat baik, dan masa pakai yang sangat lama hingga 10 miliar kali peralihan.

Fitur Utama

1. Struktur Silinder Ultra Kompak	Dua spesifikasi ukuran: Φ5.5×42mm (saluran N≤7), Φ6.0×47mm (saluran 8≤N≤64), tapak kecil untuk modul optik kompak
2. Waktu Peralihan Sangat Cepat	Waktu peralihan ≤8ms, peralihan jalur optik instan untuk perlindungan jaringan waktu nyata
3. Kerugian Penyisipan Rendah	Desain kerugian bertingkat untuk jumlah saluran yang berbeda, mode tunggal 1×2 hanya kerugian penyisipan ≤0,8dB
4. Indeks Konsistensi Optik Unggul	WDL≤0.3dB, TDL≤0.3dB, PDL≤0.1dB, pengulangan ≤±0.05dB, transmisi sinyal stabil
5. Isolasi Tinggi & Kerugian Pengembalian	Return loss ≥50dB (single mode), crosstalk ≥45~50dB, efektif menghindari interferensi crosstalk sinyal optik
6. Umur Layanan Sangat Panjang	Daya tahan ≥10 miliar siklus peralihan, operasi jangka panjang yang stabil
7. Kemampuan Beradaptasi Lingkungan Operasi yang Luas	Suhu pengoperasian: -20℃ ~ +85℃, suhu penyimpanan: -40℃ ~ +85℃, kelembapan 5%~95% RH
8. Mode Peralihan Tidak Menempel, Tegangan Kontrol ≤60V, Daya optik bantalan maks 500mW

Aplikasi

Sepenuhnya berlaku untuk industri komunikasi optik dan pengujian optik, skenario utama:

Jaringan Akses Optik PON
Peralihan Perlindungan Otomatis Fiber Link
Instrumentasi Uji Optik & Alat Uji Lab
Sistem Pemantauan Real-time Jaringan Serat Optik
Perutean sinyal optik, distribusi sinyal optik multi-saluran

Spesifikasi Kinerja

Sakelar Optik MEMS Mode Tunggal 1×N (N ≤ 64)

Parameter	Satuan	Indeks Teknis
Panjang Gelombang Operasi	-	Pita O (1290~1330nm), pita L+ (1625~1650nm)
Kerugian Penyisipan	dB	1×2 ≤0,8；3≤N≤8 ≤1,0；17≤N≤32 ≤1,5；33≤N≤64 ≤1,7
WDL	dB	≤0,3
TDL	dB	≤0,3
PDL	dB	≤0.1
Kembali Kerugian	dB	≥50
pembicaraan silang	dB	2≤N≤32 ≥50；33≤N≤64 ≥45
Pengulangan	dB	≤±0,05
Peralihan Waktu	MS	≤8
Daya Tahan Mekanis	kali	≥10.000.000.000
Kontrol Tegangan	V	≤60
Modus Peralihan	-	Tidak menempel
Kekuatan Optik Maks	mW	≤500
Suhu Operasional	℃	-20 ~ +85
Suhu Penyimpanan	℃	-40 ~ +85
Kelembaban Pengoperasian	%RH	5 ~ 95
Dimensi	mm	N≤7: Φ5,5×42；8≤N≤64: Φ6,0×47

Sakelar Optik MEMS Multi Mode 1×N (N ≤ 16)

Parameter	Satuan	Indeks Teknis
Panjang Gelombang Operasi	nm	850±30, 1310±30
Kerugian Penyisipan	dB	N≤12 ≤1.0；13≤N≤16 ≤1.2
WDL	dB	≤0,3
TDL	dB	≤0,4
PDL	dB	≤0.2
Kembali Kerugian	dB	≥30
Pengulangan	dB	≤±0,05
Peralihan Waktu	MS	≤8
Daya Tahan Mekanis	kali	≥10.000.000.000
Kontrol Tegangan	V	≤60
Modus Peralihan	-	Tidak menempel
Kekuatan Optik Maks	mW	≤500
Suhu Operasional	℃	-20 ~ +85
Suhu Penyimpanan	℃	-40 ~ +85
Kelembaban Pengoperasian	%RH	5 ~ 95
Dimensi	mm	N≤7: Φ5,5×42；8≤N≤16: Φ6,0×47

Rute Optik & Dimensi Mekanik

1×N MEMS Optical Switch. Mode Tunggal & Multi Mode MEMS Fiber Optical Switch - Gezhi Photonics 0

Rute Optik: Input serat tunggal port umum (COM), beralih ke salah satu dari N saluran output
Ukuran Perumahan
- Ukuran kecil (N≤7): Φ5.5×42mm, pinout kontrol 3Pin: Pin1=GND, Pin2=X, Pin3
- Ukuran besar (8≤N≤64): Φ6.0×47mm, pinout kontrol 5Pin: Pin1=GND, Pin2=X, Pin3=Y
Cangkang logam silinder, serat ekor keluar, kompatibel dengan berbagai konektor serat

Informasi Pemesanan & Kode Model

Format Kode Model: MEMS-D-[Saluran]-[Panjang Gelombang]-[Jenis Serat]-[Diameter Serat]-[Panjang Serat]-[Konektor]

Kode Saluran:	02=1×2, 04=1×4, 08=1×8, 16=1×16
Kode Panjang Gelombang:	85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm,13/15=Ganda 1310/1550nm
Jenis Serat:	5=50/125μm, 6=62,5/125μm, 9=9/125μm, X=Serat khusus
Diameter Serat:	Lapisan 25=250μm, X=Kustom
Panjang Serat:	05=0,5m, 10=1,0m, X=Panjang khusus
Konektor:	00=Tidak ada, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC

Contoh: MEMS-D-16-15-9-25-10-LA → 1×16 mode tunggal 1550nm, serat 9/125, lapisan 250μm, serat 1m, konektor LC/APC

Pertanyaan yang Sering Diajukan

Q1: Untuk apa sakelar optik MEMS 1×N digunakan?

A: Sakelar serat MEMS 1×N kami terutama digunakan untuk akses jaringan PON, perlindungan tautan serat, instrumen uji optik, dan pemantauan jaringan serat, untuk mewujudkan peralihan perutean otomatis sinyal optik multi-saluran.

Q2: Berapa saluran maksimum sakelar optik MEMS mode tunggal Anda?

J: Versi mode tunggal mendukung hingga 1×64 saluran; versi multi mode maks 1×16 saluran.

Q3: Apakah saklar optik MEMS ini tipe latching atau non-latching?

A: Semua seri MEMS-D kami mengadopsi mode peralihan yang tidak menempel, tegangan kontrol ≤60V.

Q4: Berapa kali saklar optik MEMS dapat diaktifkan?

J: Daya tahan mekanis mencapai ≥10 miliar siklus peralihan, masa pakai yang lama untuk penggunaan berkelanjutan di industri.

Q5: Konektor serat apa yang dapat disesuaikan?

A: Mendukung konektor FC, SC, LC PC/APC, serat telanjang tanpa konektor juga opsional.

Pabrikan: Gezhi Photonics Co., Ltd
