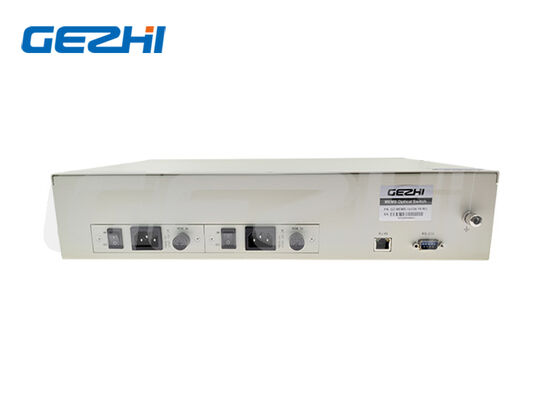

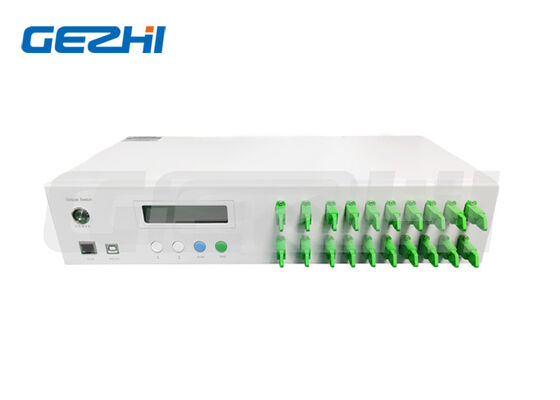

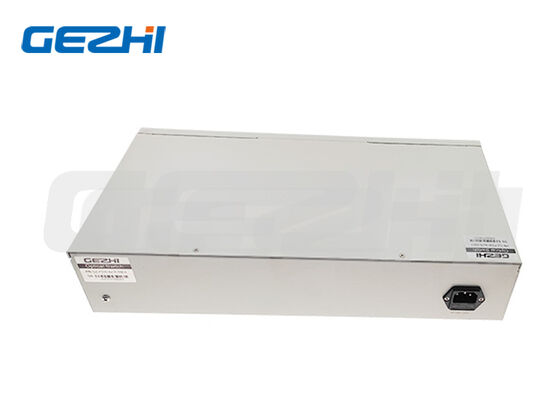

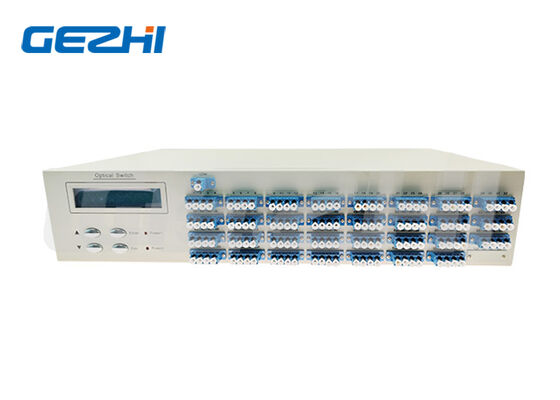

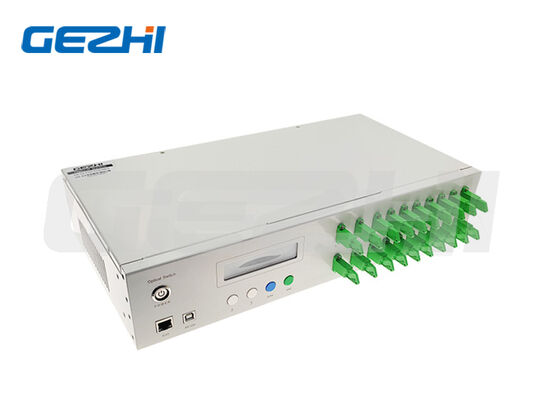

Rackmount MEMS Optical Switch Matrix dengan 256×256 Matrix Bidirectional Transmission dan RS232 + Ethernet Control

Name: Rackmount MEMS Optical Switch Matrix dengan 256×256 Matrix Bidirectional Transmission dan RS232 + Ethernet Control
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: MEMS-MxN-X-XX-X-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Nama merek:	GEZHI or OEM
Nomor Model:	MEMS-MxN-X-XX-X-XX-XX-XX-XX
Moq:	1 buah
harga:	US$188-US$688
Waktu pengiriman:	2-3 minggu

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Dokumen:

MxN MEMS Optical Switch mat...nt.pdf

Tipe Konektor:

FC/SC/LC...

Panjang Gelombang Operasi:

SM:1260~1650; MM:850/1310

Kerugian Penyisipan:

≤2.3(≤8×8); ≤2.7(≤16×16); ≤3.3(≤32×32); ≤3,7(≤64×64)

Waktu switching:

≤15 mdtk

Daya Tahan Maks:

≥10.000.000.000 kali

Catu daya:

AC 220V(50/60Hz) / DC 36V~72V; AC/DC ganda opsional

Kemasan rincian:

Kotak Kertas

Menyediakan kemampuan:

2000pcs per bulan

Deskripsi Produk

Matriks Sakelar Optik MEMS Rackmount MxN (Saklar Matriks Serat Dua Arah 4×4 ~ 256×256)

Ikhtisar Produk

Matriks sakelar optik Gezhi MEMS MxN mengadopsi desain chip MEMS silikon terintegrasi, mendukung transmisi sinyal optik dua arah, dapat dikonfigurasi sebagai struktur perutean sinyal M×N atau N×M. Spesifikasi saluran berkisar dari matriks mini 4×4 hingga matriks 256×256 skala besar, sirkuit penggerak kompatibel CMOS/TTL bawaan, yang dapat dikontrol secara independen setiap saluran optik.

Sakelar matriks serat MEMS yang dipasang di rak melewati pengujian keandalan jangka panjang yang ketat, banyak digunakan dalam telekomunikasi, ruang angkasa, pengukuran serat otomatis, FTTH, pemantauan kabel optik jarak jauh, dan skenario komunikasi optik permintaan tinggi lainnya.

Fitur Produk Inti

Sistem kontrol stabil SerialNet, stabilitas & keandalan jangka panjang yang sangat tinggi
Panel depan LCD internal dengan tampilan data visual real-time, pengoperasian tombol fisik
Transmisi sinyal optik transparan penuh, kehilangan ketergantungan panjang gelombang rendah
Mendukung pemindaian saluran otomatis, interval pemindaian yang dapat disesuaikan & rentang saluran awal/akhir
Antarmuka kontrol ganda: port serial RS232 + manajemen jaringan jarak jauh Ethernet RJ45
Tombol panel yang dapat dikunci & fungsi kunci saluran untuk menghindari kesalahan pengoperasian
Kisaran suhu & kelembapan pengoperasian yang luas, kemampuan beradaptasi tingkat industri

Parameter Kinerja Optik

Parameter	Satuan	Indeks Teknis
Panjang Gelombang Operasi	nm	SM:1260~1650; MM:850/1310
Kerugian Penyisipan	dB	≤2.3(≤8×8); ≤2.7(≤16×16); ≤3.3(≤32×32); ≤3,7(≤64×64)
WDL (Kerugian Tergantung Panjang Gelombang)	dB	≤0,6
PDL (Kerugian Tergantung Polarisasi)	dB	≤0,3
Kembali Kerugian	dB	SM≥45; MM≥30
pembicaraan silang	dB	SM≥50; MM≥30
Pengulangan	dB	≤±0,1
Peralihan Waktu	MS	≤15
Daya Tahan Maks	kali	≥10.000.000.000
Daya Optik Maks yang Dapat Ditanggung	mW	≤500

Parameter Mekanik & Elektrikal

Konektor Serat: FC, SC, LC, ST, SMA atau disesuaikan
Port Komunikasi: RJ45 + RS232, antarmuka khusus tersedia
Catu Daya: AC 220V(50/60Hz) / DC 36V~72V; AC/DC ganda opsional
Suhu Pengoperasian: -10℃ ~ +60℃
Suhu Penyimpanan: -40℃ ~ +85℃
Kelembaban Kerja: 5% ~ 95% tanpa kondensasi
Ukuran Rak: 1U(483×230×44.5mm, ≤16 saluran), 2U(483×230×89mm, ≤32 saluran), 3U/4U/rak khusus

Dukungan Komunikasi Serial

Baud Rate Opsional: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (default 19200)
Protokol Kontrol: Kumpulan perintah serial khusus, dimulai dengan <, diakhiri dengan >, kode perintah huruf besar
Metode Kontrol: Pengoperasian tombol LCD lokal, kontrol serial RS232, pemantauan jarak jauh Ethernet RJ45

Skenario Aplikasi

Pengujian jaringan akses serat optik FTTH / FITL
Sistem pengukuran otomatis serat optik
Pemantauan real-time jarak jauh jaringan optik
Sistem pemantauan & pemeliharaan online kabel optik
Penelitian & pengujian produksi peralatan telekomunikasi
Peralihan tautan komunikasi optik dirgantara
Perutean sinyal optik multi-saluran pusat data
Peralihan sinyal multi-jalur instrumen optik

Aturan Kode Pemesanan Model

Format Kode Pesanan:MEMS-MxN-X-XX-X-XX-XX-XX-XX

Skala Matriks MxN: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /kustom
Mode Serat: S = Mode Tunggal (SM), M = Multi Mode (MM)
Panjang gelombang: 85=850nm,13=1310nm,15=1550nm, 85/13 panjang gelombang ganda, dll.
Paket Rak: 1U/2U/3U/4U/kustom
Spesifikasi Inti Serat: M5=50/125, M6=62.5/125, S9=9/125
Catu Daya: AC tunggal, DC tunggal, AC ganda, DC ganda, hibrida AC+DC
Konektor Serat: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, tanpa konektor

Keunggulan Produk

Cakupan matriks besar hingga 256×256, mendukung ukuran multi-saluran yang disesuaikan
Kehilangan penyisipan sangat rendah, crosstalk isolasi tinggi, kinerja transmisi optik yang sangat baik
Transmisi sinyal dua arah, peralihan tata letak M×N/N×M yang fleksibel
Remote control RS232+Ethernet ganda, mendukung pemantauan jarak jauh tanpa pengawasan
Desain yang dipasang di rak industri, kompatibel dengan kabinet standar 19 inci
10 miliar kali peralihan umur, operasi berkelanjutan jangka panjang yang stabil
Operasi visual LCD lokal + kontrol ganda perangkat lunak jarak jauh, debugging yang mudah
Layanan kustom lengkap: panjang gelombang, konektor, ukuran rak, catu daya, antarmuka

Pertanyaan Umum

Q1: Berapa ukuran saluran yang didukung matriks sakelar optik MEMS?

J: Model standar mencakup matriks 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, maksimum hingga 256×256, tersedia spesifikasi saluran khusus.

Q2: Metode kontrol apa yang didukung oleh saklar serat MEMS yang dipasang di rak ini?

A: Tiga mode kontrol: 1. Operasi tombol fisik LCD lokal; 2. Kontrol komputer atas port serial RS232; 3. Manajemen jaringan jarak jauh Ethernet RJ45.

Q3: Apakah saklar optik MEMS dua arah?

J: Ya. Array sakelar optik MEMS internal mendukung transmisi optik dua arah, dapat digunakan sebagai matriks M×N atau N×M sesuai kebutuhan.

Q4: Berapa masa pakai maksimum sakelar optik?

J: Daya tahan peralihan mencapai ≥10 miliar kali, cocok untuk skenario pengujian pemindaian otomatis berkelanjutan jangka panjang.

Q5: Dapatkah saya mengunci tombol panel untuk menghindari kesalahan pengoperasian manual?

A: Mendukung perintah kunci tombol jarak jauh dan kunci saluran melalui port serial, setelah mengunci, panel depan tidak dapat berpindah saluran secara manual.
