3 Port Single Mode Fiber Optic Circulators 1310nm or 1550nm Optical Circulator

Name: 3 Port Single Mode Fiber Optic Circulators 1310nm or 1550nm Optical Circulator
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 port Optical Circulator
Price: 535.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Nomor Model:	3 port Optical Circulator
Moq:	1pc
harga:	dapat dinegosiasikan
Delivery Time:	2-7 work days
Payment Terms:	T/T, Western Union

Informasi Rinci

Product Description

Informasi Rinci

Place of Origin:

China

Sertifikasi:

CE RoHS FCC,ISO9001

Nama Produk:

Sirkulator Optik

Panjang gelombang:

1310 atau 1550nm

Tipe:

3 port

Paket:

tabung stainless steel

Packaging Details:

Pack in Plastic box

Supply Ability:

50000pcs per month

Menyoroti:

1550nm Fiber Optic Circulator

3 Port Fiber Optic Circulator

1310nm Fiber Optic Circulator

Product Description

3 Port Single Mode Fiber Optic Circulator 1310nm atau 1550nm Optical Circulator

GEZHI 3 port Polarization Insensitive Optical Circulator yang digunakan untuk mengarahkan sinyal optik dari satu port ke port lain dan dalam satu arah saja.Tindakan ini mencegah sinyal menyebar ke arah yang tidak diinginkan.Sirkulator optik dapat digunakan untuk mencapai transmisi sinyal optik dua arah melalui serat tunggal.Sirkulator Fiber Optik umumnya digunakan dalam jaringan WDM, kompensasi dispersi kromatik, dispersi mode polarisasi, modul add-drop optik (DWDM OADM), amplifier optik OTDR, dan aplikasi penginderaan serat.

fitur
PDL rendah
Rugi Penyisipan Rendah
Isolasi Tinggi Pita Lebar
Stabilitas dan Keandalan Tinggi
Paket In-Line Ringkas

Aplikasi
Sensor Serat
Tambahkan-Jatuhkan Multiplexing
Pemompaan Dua Arah
Sistem Transmisi Sinyal Dua Arah
Perangkat Kompensasi Dispersi Chromatic Coupling In-Line

Spesifikasi

Parameter		Kelas P.
Konfigurasi		Port 1 ke Port 2 ke Port 3
Operasi Panjang Gelombang (nm)		1310 ± 30 atau 1550 ± 30 atau 1585 ± 30
Isolasi (dB)	Khas	0.6
	Maksimum	0.8
Isolasi Khas (dB)		≥50
Isolasi Minimum (dB)		≥40
Cross Talk (dB)		≥50
Polarisasi Dependent Loss (dB)		<0,15
Dispersi Mode Polarisasi		<0,1
Return Loss (dB)		≥50
Penanganan Daya (mW)		500
Suhu Pengoperasian (℃)		-10 ~ + 75
Dimensi paket (mm)		Φ5.5xL50 atau Φ5.5xL63

Spesifikasi dapat berubah tanpa pemberitahuan.

Spesifikasi di atas adalah untuk perangkat tanpa konektor.

Contoh Gambar

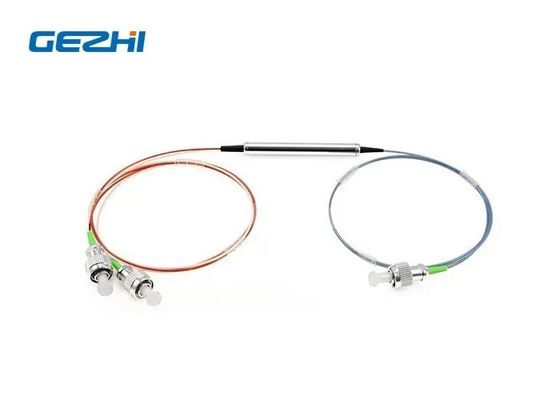

3 port Polarisasi Tidak Peka Sirkulator Optik dengan konektor FC / APC

Dalam sirkulator 3-port, sinyal ditransmisikan dari port 1 ke port 2, sinyal lain ditransmisikan dari port 2 ke port 3 dan, akhirnya, sinyal ketiga dapat dikirim dari port 3 ke port 1. Perilaku ini diwakili oleh berikut.

GEZHI 3 Port Optical Circulator dapat digunakan untuk mengirim sinyal optik melalui serat tunggal dalam dua arah.

informasi pemesanan

GC	panjang gelombang	Tipe	Kelas	Jenis paket	Jenis Pigtail	Panjangnya	Penyambung
	1310 = 1310 1480 = 1480 1550 = 1550 1585 = 1585 1570 = 1520 ~ 1620	3 = 3 Port 4 = 4Port	P = P Grade A = Nilai A.	2 = P2 (untuk 3 port) 5 = P5 (untuk 4 port) 6 = P6 (untuk kabel 3mm) 7 = P7 8 ＝ P8 (untuk 4 port) 9 = P9 (untuk kabel 3mm)	1 = 250um serat telanjang 2 = 900um tabung longgar 3 = tabung longgar 3mm 4 = tabung longgar 2mm	Ketinggian = 0,5 m 8 = 0.8m 1 = 1,0 juta 5 = 1,5 m 2 = 2.0m A = 1.1m B = 1,2 m C = 0,2 m	0 = Tidak ada 1 = FC / UPC 2 = FC / APC 3 = SC / APC 4 = SC / UPC 5 = LC / PC 6 = LC / APC A = ST / PC B = SC / UPC untuk port1 & 3, SC / APC untuk port2 C = LC / UPC untuk port1 & 3, SC / UPC untuk port2 XX = Disesuaikan
