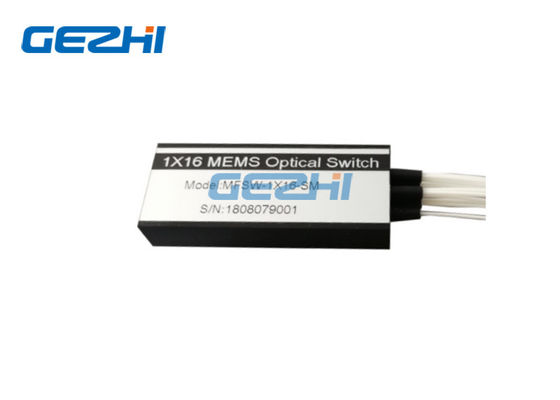

Jaringan PON DC 5V 1620nm 1x16 MEMS Sakelar Optik

Name: Jaringan PON DC 5V 1620nm 1x16 MEMS Sakelar Optik
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MFSW-1x16
Price: 535.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Nomor Model:	GZ-MFSW-1x16
Moq:	1 pc
harga:	dapat dinegosiasikan
Delivery Time:	2-7 hari kerja
Payment Terms:	T / T, Western Union

Informasi Rinci

Product Description

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS ISO9001

Nama Produk:

Tombol MEMS

Saluran:

1xN N≤16

Panjang gelombang:

1260 ~ 1620nm

Penyambung:

Disesuaikan

fitur:

Waktu Peralihan Cepat

Aplikasi:

Jaringan PON

Kemasan rincian:

2 lembar dalam busa dengan Kotak plastik

Menyediakan kemampuan:

500 PCS per bulan

Menyoroti:

1x16 MEMS Sakelar Optik

PON Jaringan MEMS Sakelar Optik

Sakelar Kabel Optik 1620nm

Product Description

1x16 Modul Saklar Optik MEMS

Dengan desain berbasis MEMS, modul sakelar optik GEZHI Photonics 1x16 MEMS memiliki kinerja yang tahan lama dalam kemasan yang ringkas.Waktu peralihan yang cepat dan harapan masa pakai lebih dari 10 miliar menjadikannya sakelar optik yang sempurna untuk aplikasi manufaktur yang menuntut.Sakelar Optik MEMS tersedia untuk serat singlemode dengan pilihan modul 1x2, 1x4,1x8, 1x12, 1x16.

fitur

Struktur Kompak
Waktu Peralihan Cepat
Rugi Penyisipan Rendah
Keandalan Tinggi

Aplikasi

Jaringan PON
Perlindungan
Peralatan
Pemantauan Jaringan

Spesifikasi

Parameter	Satuan	MFSW-1 × N (N≤16)
Operasi Panjang Gelombang	nm	1260 ~ 1620 untuk SM, 850/1310 untuk MM
Rugi Penyisipan	dB	≤ 1.0 (khas: 0.8)
WDL	dB	≤ 0,3
TDL	dB	≤ 0,3
PDL	dB	≤ 0,1
Mengembalikan kerugian	dB	SM ≥ 50, MM ≥ 30
Crosstalk	dB	SM ≥ 50, MM ≥ 30
Pengulangan	dB	≤ ± 0,02
Mengalihkan Waktu	MS	≤ 8
Daya tahan	waktu	≥ 10 miliar
Sumber Daya listrik	V.	DC 5V ± 5%
Mode Pengalihan		Tidak menempel
Daya Optik	mW	≤ 500
Suhu Operasional	° C	-5 ~ +70
Suhu Penyimpanan	° C	-40 ~ +85
Kelembaban Operasi	%	5 ~ 95
Dimensi	mm	34 × 24 × 11 atau 60 × 24 × 11

Catatan: 1. Dalam suhu operasi dan semua SOP.

2. Tidak termasuk konektor, dan tambahkan 0.3dB IL untuk sepasang konektor.

Pin

Spesifikasi

Tidak.	Barang	Spesifikasi
1	Sumber Daya listrik	DC 5V ± 5%
2	Konsumsi daya	<500mW
3	Kontrol	Mode UART atau Paralel (level TTL)

Penetapan Pin

Pin	Nama Sinyal	Deskripsi
1	NC	Tidak ada koneksi internal fisik
2	VCC	Catu Daya (5V)
3	LAMPU TEMBAK	Falling Edge Active (masukan)
4	GND	Sinyal Ground
5	D0	Data 0 (masukan)
6	D1	Data 1 (masukan)
7	D2	Data 2 (masukan)
8	D3	Data 3 (masukan)
9	UART TX	UART Transmit (keluaran)
10	UART RX	UART Terima (masukan)
11	GND	Case Ground
12	RDY	Siap (keluaran), gunakan untuk debugging internal
13	MODE	0 = TTL, 1 = UART (masukan)
14	SETEL ULANG	0 = Setel ulang (masukan)

Rute Optik

Dimensi

informasi pemesanan

GZ-MFSW-1xN-xx-xx-xx-x

Tipe

Saluran

Panjang gelombang

Jenis Serat

Diameter Serat

Panjang Serat

Penyambung

GZ-MFSW

01 = 1x1

02 = 1x2

.....

16 = 1x16

......

C = C Band

L = L. Pita

O = O Band

D = C + L. Pita

X = Lainnya

5 = 50/125

6 = 62,5 / 125

9 = 9/125

X = Lainnya

25 = 250um

90 = 900um

20 = 2.0mm

30 = 3.0mm

X = Lainnya

1 = 1m

2 = 1,5 m

X = Lainnya

0 = Tidak ada

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

LP = LC / PC

LA = LC / APC

X = Lainnya
