Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Panjang gelombang: | 1379/1397/1550/1626nm | Jenis garis: | Serat Tunggal |
|---|---|---|---|
| Aplikasi: | jaringan WDM | Penyambung: | FC/APC |
| Cahaya Tinggi: | Polarisasi Mempertahankan Filter DWDM,FC APC PM DWDM |
||

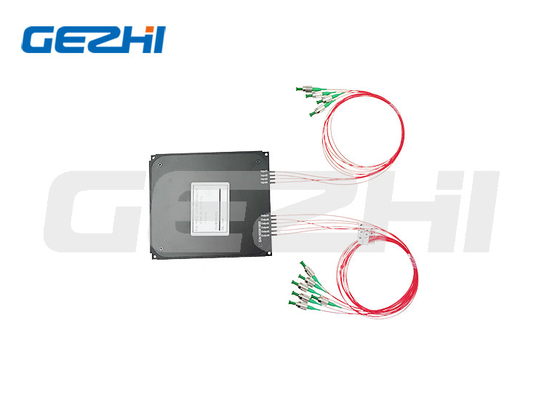

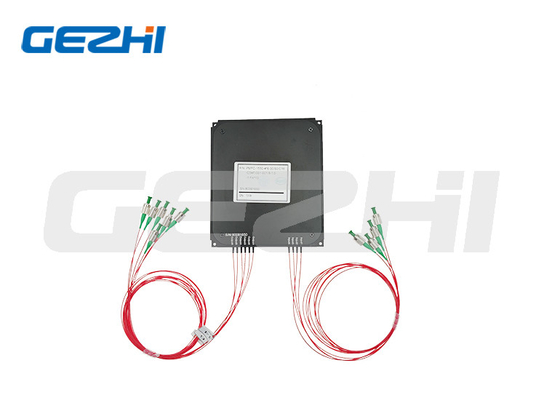

Stabilitas tinggi dan kehandalan Polarisasi Mempertahankan DWDM untuk jaringan DWDM
KETERANGAN
Filter Pemeliharaan Polarisasi DWDM dicirikan dengan IL rendah, kehilangan pengembalian tinggi, rasio kepunahan tinggi, serta stabilitas dan keandalan lingkungan yang sangat baik.Mereka ideal untuk mempertahankan polarisasi penguat serat, jaringan DWDM, dan sistem komunikasi berkecepatan tinggi dan aplikasi instrumentasi.
Fitur
Kerugian penyisipan rendah
Rasio Kepunahan Tinggi
Isolasi saluran tinggi
Stabilitas dan keandalan tinggi
Aplikasi
Saluran menambah / menjatuhkan
jaringan DWDM
Penguat serat optik
Sistem Serat Optik
Spesifikasi Performa
| Parameter | Satuan | Nilai | |||||
| Nomor Saluran | / | 4CH | 8CH | 16CH | |||
| Panjang Gelombang Tengah | nm | Kotak ITU | |||||
| Spasi Saluran | GHz | 50GHz;100GHz;200GHz | |||||
| Saluran Passband (@-0.5dB) | nm | 50GHz: >0,1;100GHz: >0,22;200GHz: >0,5 | |||||
| Kerugian penyisipan | dB | ≤2.0 | ≤3.2 | ≤5.0 | |||
| Isolasi | Bersebelahan | dB | ≥25 | ||||
| Tidak berdekatan | dB | ≥35 | |||||
| Rasio Kepunahan | dB | ≥18 | |||||
| Mengembalikan kerugian | dB | ≥50 | |||||
| Stabilitas Termal Panjang Gelombang | nm/℃ | ≤0.003 | |||||
| Stabilitas Termal Rugi Penyisipan | dB/℃ | ≤0,005 | |||||
| Penanganan Daya Maks (CW) | W | 0,3, 1, atau 2 | |||||
| Beban Tarik | N | ≤5 | |||||
| Suhu Operasional | ℃ | -5~+75 | |||||
| Suhu Penyimpanan | ℃ | -40~+85 | |||||
| Dimensi Paket | mm | 100x80x10 | 100x80x10 | 120x80x18 | |||
Catatan: 1. Spesifikasi di atas adalah untuk perangkat tanpa konektor, Jika dengan konektor, IL akan menjadi 0,3dB lebih tinggi, return loss dengan pengurangan 5dB dan Extinction Ratio akan mengurangi 2dB.
2. Untuk aplikasi daya tinggi >10W, kami akan menggunakan paket heat sink
3.Jika ada aplikasi pulsa, pastikan untuk memberi tahu kami tentang energi pulsa dan daya puncak.
Informasi Pemesanan PMDWDM
| ①Spacking Saluran | 050=50GHz;100=100GHz;200=200GHz |
| ②Nomor Saluran; | 04=1x4;08=1x8;16=1x16 |
| ③Panjang Gelombang Saluran Pertama: | C21=1560.61nm;C23=1558.98nm;S=Tentukan |
| ④Panjang Gelombang Saluran Terakhir: | C21=1560.61nm;C23=1558.98nm;S=Tentukan |
| ⑤Sumbu Kerja: | B = Kedua sumbu bekerja;F = Sumbu Lambat berfungsi, Sumbu cepat diblokir |
| ⑥Jenis Serat : | PM1550;S=Tentukan |
| ⑦Penanganan Daya: | 0L=0,3W;01=1W;02=2W |
| ⑧Dimensi Paket: | A1=100x80x10mm;A2=120x80x18mm;S=Tentukan |
| ⑨Jenis kuncir: | 00 = serat telanjang;09 = 900um tabung longgar |
| ⑩Panjang Serat: | 08=0,8m;10=1m;S=Tentukan |
| ⑪Jenis Konektor: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Tentukan |
