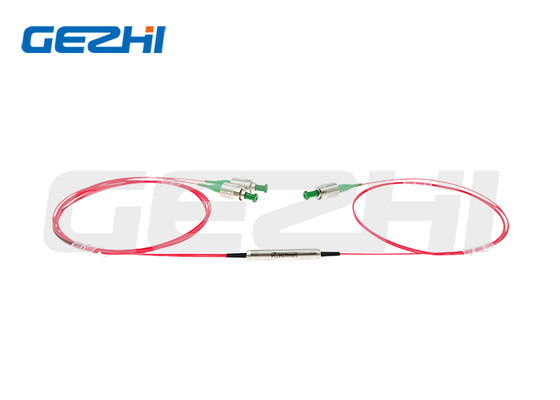

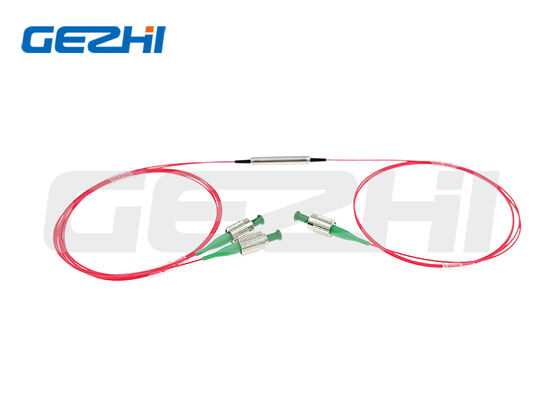

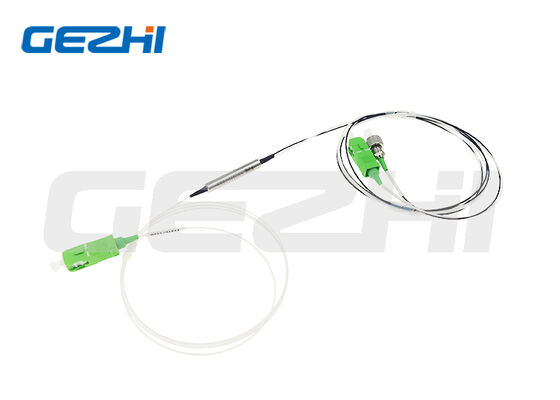

PM Filter WDM Polarization Mempertahankan WDM Filter dengan Ultra Low Insertion Loss High Polarization Extinction Ratio dan Multiple Wavelength Combinations

Name: PM Filter WDM Polarization Mempertahankan WDM Filter dengan Ultra Low Insertion Loss High Polarization Extinction Ratio dan Multiple Wavelength Combinations
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Nama merek:	GEZHI or OEM
Nomor Model:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Moq:	1 buah
harga:	US$188-US$688
Waktu pengiriman:	2-3 minggu
Ketentuan Pembayaran:	T/T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Dokumen:

PM Filter WDM.pdf

Kerugian Penyisipan:

≤0,8 dB (Port Lewat), ≤0,5 dB (Port Pantulan)

Isolasi:

≥25~30 dB (Lulus), ≥12~15 dB (Refleksikan)

Rasio kepunahan:

≥18~20dB

Kembali Kerugian:

≥50 dB

Penanganan Daya Maks:

0,5 / 1 / 5W; >10W dengan unit pendingin

Suhu Operasional:

-5 ~ +75 ℃

Kemasan rincian:

Kotak Kertas

Menyediakan kemampuan:

2000pcs per bulan

Deskripsi Produk

1. Ikhtisar Produk

Nama Produk

Filter Pemelihara Polarisasi WDM / Filter PM WDM

Pabrikan

Gezhi Fotonik Co.,Ltd

Filter PM WDM kami adalah multiplexer divisi panjang gelombang pemelihara polarisasi profesional, yang dirancang untuk memisahkan/menggabungkan dua sinyal optik dengan panjang gelombang berbeda dalam sirkuit serat pemelihara polarisasi. Kami mendukung berbagai kombinasi panjang gelombang utama untuk laser serat, komunikasi optik, CATV, dan sistem jaringan optik pasif. Paket standar Φ5,5×35mm, kuncir serat yang dapat disesuaikan, konektor, dan wadah pendingin berdaya tinggi.

Kombinasi Panjang Gelombang yang Tersedia

980/1030nm
980/1064 nm
980/1550nm
1064/1550nm
1310/1550nm
1480/1550nm
2000/1550nm

2. Fitur Produk Inti

✅ Kerugian Penyisipan Sangat Rendah
✅ Kerugian Pengembalian Tinggi ≥50dB
✅ Rasio Kepunahan Polarisasi Tinggi
✅ Panjang Gelombang & Rugi Stabil Di Bawah Variasi Suhu
✅ Beberapa opsi daya CW: 0,5W / 1W / 5W (tersedia paket heatsink 10W+)
✅ Paket logam ringkas Φ5,5×35mm
✅ Serat PM khusus, serat mode tunggal, panjang kuncir & konektor
✅ Kisaran suhu pengoperasian yang luas -5℃ ~ +75℃

3. Aplikasi Utama

Sistem Transmisi Serat Optik CATV
Sistem Multiplexing & Demultiplexing Optik WDM
Jaringan Optik Pasif EPON / GPON
Penggabung Pompa Laser Serat & Pemisahan Sinyal
Alat Uji Serat Pemeliharaan Polarisasi
Komunikasi Optik Inframerah Menengah 2μm (model 2000/1550nm)

4. Spesifikasi Teknis Lengkap

Tabel Parameter Standar

Parameter	Satuan	Performa Standar
Kehilangan Penyisipan Pelabuhan Lulus	dB	≤0,8
Mencerminkan Kerugian Penyisipan Pelabuhan	dB	≤0,5 (2000/1550: ≤0,8)
Lulus Isolasi @Reflect Panjang Gelombang	dB	≥25~30
Refleksikan Isolasi @Pass Panjang Gelombang	dB	≥12~15
Rasio Kepunahan	dB	≥18~20
Kembali Kerugian	dB	≥50
Stabilitas Termal Panjang Gelombang	nm/℃	≤0,003
Stabilitas Termal Kerugian Penyisipan	dB/℃	≤0,005
Penanganan Daya CW Max	W	0,5 / 1 / 5; >10W dengan paket heat sink
Beban Tarik	N	≤5
Suhu Operasional	℃	-5 ~ +75
Suhu Penyimpanan	℃	-40 ~ +85
Ukuran Paket Standar	mm	Φ5,5 × 35

Tabel Pencocokan Pita Panjang Gelombang

Kode Model	Jalur Lulus (nm)	Pita Pantulan (nm)
T1064/R980	1020~1080	960~990
T1550/R980	1520~1580	960~990
T1550/R1064	1520~1580	1020~1080
T1550/R1310	1530~1600	1270~1350
T1550/R1480	1535~1580	1470~1490
T2000/R1550	1950~2050	1530~1570

Catatan Penting

Spesifikasi di atas berlaku untuk perangkat bare fiber. Dilengkapi dengan konektor: Insertion Loss +0.3dB, Return Loss -5dB, Extinction Ratio -2dB.
Untuk daya tinggi di atas 10W, pengemasan heat sink wajib dilakukan.
Aplikasi sinyal pulsa: Harap berikan energi pulsa dan daya puncak untuk desain yang disesuaikan.

5. Penjelasan Kode Pemesanan

Format Pemesanan: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX

Posisi Kode	Definisi	Opsi Opsional
① Kombinasi Panjang Gelombang	Pasangan panjang gelombang ganda	0698=T1064/R980; 5598=T1550/R980; 5564=T1550/R1064; 5531=T1550/R1310; S=Tentukan Kustom
② Sumbu Polarisasi Kerja	Desain sumbu polarisasi	B=Kedua sumbu berfungsi; F=Sumbu Lambat saja, Sumbu Cepat diblokir
③ Serat Port Com & Pass	Jenis serat PM	PM980 / PM1550 / PM1060 / PM1950 / S=Kustom
④ Mencerminkan Port Fiber	Jenis serat	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S=Kustom
⑤ Peringkat Daya	Kekuatan CW maks	0L=0,5W; 01=1W; 02=2W; daya lebih tinggi dapat disesuaikan
⑥ Ukuran Paket	Dimensi perumahan	S1=Φ5.5×35mm; S = Ukuran khusus
⑦ Tipe Kuncir	Perlindungan serat	00=Serat telanjang; 09=900μm tabung longgar
⑧ Panjang Serat	Panjang kuncir	08=0,8m; 10=1m; S = Panjang khusus
⑨ Tipe Konektor	Konektor ujung	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S = Konektor khusus

Dukungan Layanan Kustom

Kombinasi panjang gelombang khusus di luar seri standar
Pencocokan serat PM / mode tunggal khusus
Panjang serat khusus, tabung longgar, struktur kabel
Semua konektor serat optik (FC, SC, LC, ST dll.)
Kemasan unit pendingin berdaya tinggi untuk laser 10W+
Desain khusus untuk aplikasi laser pulsa

6. Dimensi

PM Filter WDM Polarization Mempertahankan WDM Filter dengan Ultra Low Insertion Loss High Polarization Extinction Ratio dan Multiple Wavelength Combinations 0

7. Mengapa Memilih Gezhi Photonics PM Filter WDM?

Produsen profesional yang berfokus pada komponen pasif serat PM selama bertahun-tahun
Pengujian kinerja optik yang ketat untuk menjamin kerugian rendah & isolasi tinggi
Kinerja termal yang stabil untuk penggunaan luar ruangan & industri jangka panjang
Kustomisasi fleksibel untuk proyek fiber laser, telekomunikasi & CATV
Harga grosir langsung pabrik yang kompetitif untuk pesanan massal
Waktu tunggu yang cepat & dukungan teknis purna jual yang andal
Lembar data teknis lengkap & laporan pengujian disediakan untuk setiap batch

8. Pertanyaan Umum

Q1: Apa perbedaan antara PM Filter WDM dan WDM biasa?

A: Filter PM WDM menggunakan serat pemelihara polarisasi, yang dapat mempertahankan keadaan cahaya polarisasi linier, cocok untuk laser serat, sistem optik sensitif polarisasi; WDM biasa hanya menggunakan serat mode tunggal tanpa fungsi retensi polarisasi.

Q2: Dapatkah Anda mendukung daya tinggi di atas 10W?

J: Ya. Kami merancang kemasan unit pendingin untuk aplikasi berdaya tinggi di atas 10W CW. Mohon informasikan kepada kami tentang kekuatan kerja saat bertanya.

Q3: Apakah Anda menawarkan model panjang gelombang yang disesuaikan?

J: Ya. Jika kombinasi panjang gelombang standar kami tidak dapat memenuhi permintaan Anda, kami dapat mengembangkan Filter PM WDM dengan panjang gelombang khusus sesuai dengan kebutuhan Anda.

Q4: Berapa peningkatan kerugian saat menambahkan konektor serat?

J: Perangkat dengan konektor akan menambah kerugian penyisipan sebesar 0,3dB, mengurangi kerugian pengembalian sebesar 5dB, dan menurunkan rasio kepunahan sebesar 2dB dibandingkan dengan versi bare fiber.

9.Layanan kami

Desain khusus, grosir massal, pesanan sampel, dukungan teknis
