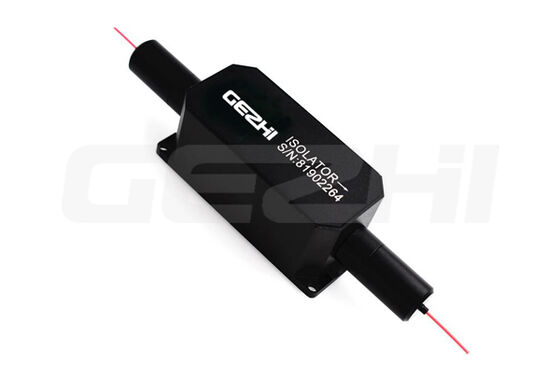

Dual Stage TGG PM Optical Isolator 780-1080nm dengan Isolasi Tinggi untuk Fiber Laser

Name: Dual Stage TGG PM Optical Isolator 780-1080nm dengan Isolasi Tinggi untuk Fiber Laser
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Isolator Optik TGG PM Tahap Ganda PM 780-1080nm
Price: 638.00 USD
Availability: InStock

Nama merek:	GEZHI or OEM
Nomor Model:	Isolator Optik TGG PM Tahap Ganda PM 780-1080nm
Moq:	1 buah
harga:	US$288-US$988
Ketentuan Pembayaran:	T/T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Panjang Gelombang Operasi:

780/808/850/880/980/1030/1064/1080

Kerugian Penyisipan:

≤1,2dB

Isolasi Minimal:

≥55dB

Isolasi Puncak:

≥65dB

Rasio kepunahan:

≥20dB

Dimensi Paket:

150×28×26mm

Kemasan rincian:

Kotak Kertas

Deskripsi Produk

Polarisasi TGG Tahap Ganda Mempertahankan Isolator Optik Isolator Serat Panda 780–1080nm PM

Ikhtisar Produk

GEZHI Photonics memproduksi isolator optik PM berbasis TGG tahap ganda berkinerja tinggi yang mencakup 780nm, 808nm, 850nm, 880nm, 980nm, 1030nm, 1064nm, dan 1080nm. Komponen mikro-optik dua port ini mengadopsi desain serat PM panda, memungkinkan transmisi cahaya searah sekaligus memblokir pantulan balik dan hamburan balik secara efektif.

Isolator dua tahap PM kami menghasilkan insertion loss yang sangat rendah, isolasi tinggi, rasio pemadaman tinggi, dan kinerja jangka panjang yang stabil, banyak digunakan dalam laser serat, amplifier serat, instrumen uji optik, tautan serat CATV, dan sistem LAN serat telekomunikasi. Panjang gelombang khusus, jenis serat, konektor, dan peringkat daya didukung untuk aplikasi CW & laser pulsa.

Fitur Inti

Desain magneto-optik TGG dua tahap, isolasi minimum ≥55dB, isolasi puncak ≥65dB
Kehilangan penyisipan sangat rendah ≤1.2dB (versi bare fiber)
Rasio kepunahan tinggi ≥20dB, return loss ≥45dB
Berbagai pilihan panjang gelombang: 780/808/850/880/980/1030/1064/1080nm dengan bandwidth ±5nm
Beberapa opsi daya CW: 0,5W / 1W / 20W; daya puncak pulsa khusus tersedia
Serat panda PM standar: PM780, PM980, PM1060 untuk mencocokkan panjang gelombang pengoperasian
Mode kerja dua sumbu: Kedua sumbu/sumbu lambat lewat, sumbu cepat diblokir
Beberapa opsi kuncir & konektor: serat telanjang, tabung longgar 900um, FC/APC, FC/UPC, SC/APC, SC/UPC
Paket standar ringkas: 150×28×26mm, rentang suhu kerja lebar 0~+60℃
Keandalan tinggi, kinerja stabil untuk operasi industri yang berkelanjutan

Aplikasi

Sistem Laser Serat
Penguat Serat Optik
Alat Uji & Pengukuran Serat Optik
Tautan Transmisi Serat CATV
Jaringan Fiber LAN Telekomunikasi
Peralatan Lab Optik Sensitif Polarisasi

Spesifikasi Teknis

Parameter	Satuan	Nilai Standar
Panjang Gelombang Operasi	nm	780/808/850/880/980/1030/1064/1080
Bandwidth Panjang Gelombang	nm	±5
Rugi Penyisipan (Serat Telanjang)	dB	≤1.2
Isolasi Minimal	dB	≥55
Isolasi Puncak	dB	≥65
Rasio Kepunahan	dB	≥20
Kembali Kerugian	dB	≥45
Jenis Serat	—	PM780 / PM980 / PM1060 (panjang gelombang yang cocok)
Penanganan Daya CW Maks	W	0,5 / 1 / 20
Panggung	—	Tahap Ganda
Beban Tarik	N	≤5
Suhu Operasional	℃	0 ~ +60
Suhu Penyimpanan	℃	-10 ~ +75
Dimensi Paket Standar	mm	150×28×26

Catatan Penting

Perangkat dengan konektor akan menambah kerugian penyisipan 0,3dB, mengurangi kerugian pengembalian sebesar 5dB dan rasio pemadaman sebesar 2dB.
Untuk aplikasi laser pulsa, harap informasikan kepada kami energi pulsa dan daya puncak untuk konfigurasi yang disesuaikan.

Ukuran

Informasi Pemesanan

Format Pemesanan: PMISO-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX

Posisi Kode	Definisi	Opsi & Penjelasan yang Tersedia
1	Tipe Panggung	D = Tahap Ganda
2	Panjang Gelombang Operasi	780/808/850/880/980/1030/1064/1080 / S = Panjang gelombang yang ditentukan khusus
3	Mode Penyelarasan Sumbu	B = Kedua sumbu berfungsi F = Lintasan sumbu lambat, sumbu cepat diblokir
4	Penanganan Daya CW	0L = 0,5W 01 = 1W 02 = 2W 10 = 10W S = Peringkat daya khusus
5	Jenis Serat PM	PM780 / PM980 / PM1060 / S = Serat khusus
6	Ukuran Paket	T3 = Perumahan standar 150×28×26mm S = Dimensi paket khusus
7	Perlindungan Kuncir	00 = Serat telanjang 09 = tabung longgar 900μm
8	Panjang Kuncir Serat	08 = 0,8m 10 = 1m S = Panjang khusus
9	Tipe Konektor	FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = Konektor khusus
10	Kekuatan Puncak Pulsa	00 = CW saja 10 = puncak 10kW 20 = puncak 20kW SS = Daya puncak pulsa khusus

Mengapa Memilih GEZHI Fotonik

Produsen komponen pasif optik profesional dengan pengujian pabrik yang ketat untuk setiap isolator
Kustomisasi penuh pada panjang gelombang, serat, konektor, peringkat daya, dimensi paket & panjang serat
Waktu tunggu yang cepat, dukungan MOQ kecil untuk klien laboratorium & penelitian
Lembar data teknis lengkap & laporan pengujian gambar dimensi disediakan untuk setiap pengiriman
Kapasitas produksi massal yang stabil untuk pesanan OEM serat laser & telekomunikasi
Dukungan teknis purna jual global & konsultasi teknik untuk integrasi sistem
