Polarizasi Mempertahankan WDM Fused dengan Kerugian Insersi Ultra-Rendah, Rasio Punah Polarizasi Tinggi, dan Kisaran Suhu Operasi yang Luas

Name: Polarizasi Mempertahankan WDM Fused dengan Kerugian Insersi Ultra-Rendah, Rasio Punah Polarizasi Tinggi, dan Kisaran Suhu Operasi yang Luas
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Polarisasi TGG 3-Port Mempertahankan Sirkulator Optik
Price: 438.00 USD
Availability: InStock

Nama merek:	GEZHI or OEM
Nomor Model:	Polarisasi TGG 3-Port Mempertahankan Sirkulator Optik
Moq:	1 buah
harga:	US$188-US$688
Waktu pengiriman:	2-3 minggu
Ketentuan Pembayaran:	T/T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Dokumen:

PM Fused WDM 488~840.pdf

Tipe Konektor:

FC/SC/LC...

Panjang Gelombang Operasi:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840nm

Kerugian Penyisipan:

≤1.0~1.2 dB serat telanjang

Isolasi:

≥13~18 dB

Rasio kepunahan:

≥18 dB

Kekuatan CW Maks:

0,1~0,3W

Suhu Operasional:

-40 °C hingga +85 °C

Kemasan rincian:

Kotak Kertas

Menyediakan kemampuan:

2000pcs per bulan

Deskripsi Produk

Polarisasi Mempertahankan Fused WDM (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm) | Multiplexer Divisi Panjang Gelombang PM FBT

Ikhtisar Produk

WDM Polarisasi Mempertahankan Fused Biconical Taper (PM FBT) kami adalah komponen serat optik dua arah yang direkayasa untuk melipatgandakan dan mendemultipleks dua panjang gelombang laser berbeda sekaligus mempertahankan keadaan polarisasi di kedua sumbu serat. Diproduksi melalui teknologi peleburan lancip yang presisi, perangkat ini memberikan kinerja optik yang stabil untuk sistem laser serat tampak, mikroskop biofotonik, amplifier serat, dan instrumentasi uji optik.

Seri ini mendukung enam kombinasi panjang gelombang standar: 488/532, 488/633, 532/633, 532/780, 633/780, dan 633/840 nm. Setiap model telah disesuaikan dengan serat PM panda khusus (PM460-HP atau PM630-HP) untuk menjamin rasio kepunahan polarisasi yang tinggi. Kedua sumbu polarisasi tetap berfungsi penuh selama pengoperasian; tidak ada sumbu yang akan diblokir dalam kondisi kerja normal.

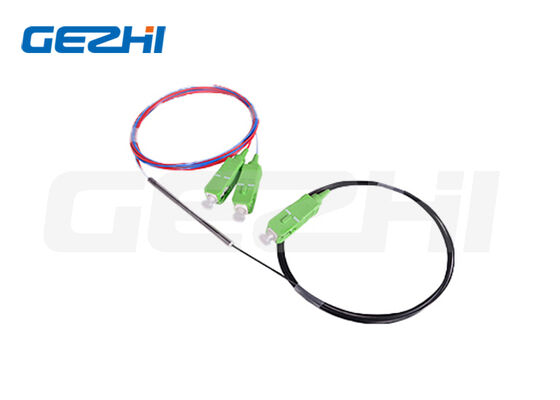

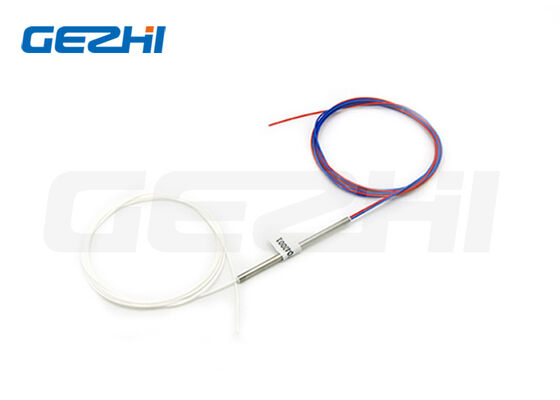

Perangkat ditawarkan dengan serat telanjang atau diakhiri dengan kemasan tabung longgar berukuran Ø900 µm, dengan konektor opsional FC/APC, FC/UPC, SC/APC atau SC/UPC. Semua unit menjalani pengujian optik 100% sebelum pengiriman untuk memastikan kinerja kehilangan, isolasi, dan polarisasi yang konsisten.

Fitur Utama Inti

Kehilangan penyisipan sangat rendah (≤1,0~1,2 dB bare fiber) pada bandwidth panjang gelombang penuh ±5 nm
Isolasi port tinggi hingga 18 dB untuk kombinasi panjang gelombang yang terlihat
Rasio kepunahan polarisasi tinggi ≥18 dB untuk penyelarasan sistem PM yang andal
Return loss sangat tinggi ≥55 dB untuk menekan ketidakstabilan laser refleksi belakang
Kisaran suhu pengoperasian yang luas: -40 °C hingga +85 °C untuk lingkungan industri dan laboratorium
Beberapa peringkat penanganan daya CW dari 0,1 W hingga 0,3 W untuk aplikasi laser berbeda
Desain aktif sumbu ganda, tidak ada pelindung sumbu polarisasi
Dua dimensi wadah logam standar: Φ3,0×60 mm (serat telanjang) / Φ3,0×70 mm (tabung lepas 900 µm)
Panjang kuncir yang dapat disesuaikan, jenis serat, pasangan panjang gelombang, dan terminasi konektor
Toleransi beban tarik hingga 5 N untuk kuncir serat standar
Kemasan logam padat yang sesuai dengan RoHS dengan stabilitas mekanis yang sangat baik

Aplikasi Khas

Laser Serat Panjang Gelombang Terlihat & Sistem Kombinasi Laser Pompa
Penguat Serat Optik yang Mempertahankan Polarisasi
Instrumen Laboratorium Uji & Pengukuran Optik
Peralatan Mikroskop Confocal, Pencitraan Fluoresensi & Biofotonik
Sistem Penginderaan Serat Cahaya Tampak
Jalur Pengiriman Laser Multi-Panjang Gelombang

Spesifikasi Optik & Mekanik Lengkap

Semua data kinerja diukur pada rakitan bare fiber tanpa konektor.

Parameter	Satuan	Nilai-nilai
Operasi Panjang Gelombang	nm	488/532	488/633	532/633	532/780	633/780	633/840
Bandwidth Panjang Gelombang	nm	±5	±5	±5	±5	±5	±5
Rugi Penyisipan (Serat Telanjang)	dB	≤1.2	≤1.2	≤1.0	≤1.0	≤1.0	≤1.0
Isolasi	dB	≥13	≥15	≥15	≥18	≥18	≥18
Rasio Kepunahan	dB	≥18	≥18	≥18	≥18	≥18	≥18
Mencocokkan Jenis Serat PM	—	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
Daya Optik Maks CW	W	0,1	0,1	0,2	0,3	0,3	0,3
Kerugian Pengembalian (Semua Model)	dB	≥55
Beban Tarik Maksimum	N	≤5
Suhu Operasional	°C	-40 ~ +85
Suhu Penyimpanan	°C	-40 ~ +85
Ukuran Paket Standar	mm	Φ3,0×60 (serat telanjang) / Φ3,0×70 (tabung lepas 900 µm)

Catatan Spesifikasi Penting

Jika dilengkapi dengan konektor fiber: Insertion Loss meningkat sebesar 0,3 dB, Return Loss berkurang sebesar 5 dB, Extinction Ratio berkurang sebesar 2 dB.
WDM leburan PM ini mendukung kedua sumbu polarisasi secara bersamaan; tidak ada sumbu polarisasi yang akan diblokir selama pengoperasian.

Rincian Kode Pemesanan

Format Model: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

Konfigurasi Port: 102 = 1×2 WDM dua arah
Pasangan Panjang Gelombang: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = Tentukan Kustom
Jenis Serat: PM460, PM630; S = Tentukan Kustom
Dimensi Paket: S3 = Φ3.0×60 mm; S4 = Φ3,0×70mm; S = Tentukan Kustom
Tipe Kuncir: 00 = Serat Telanjang; 09 = Tabung Lepas 900 µm
Panjang Serat : 08 = 0,8 m; 10 = 1 m; S = Tentukan Kustom
Tipe Konektor: FA = FC/APC; FP = FC/UPC; SA = SC/APC; SP = SC/UPC; S = Tentukan Kustom

Contoh Nomor Model

PMFUWDM-102-633/780-PM630-S4-09-10-FA
Artinya: 1×2 WDM, 633/780 nm, serat PM630-HP, housing Φ3,0×70 mm, tabung lepas 900 µm, serat 1 m, konektor FC/APC

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Dapatkah PM WDM ini digunakan untuk multiplexing dan demultiplexing?

J: Ya. Komponen ini sepenuhnya dua arah. Gabungkan dua panjang gelombang laser pada port umum, atau bagi masukan panjang gelombang ganda menjadi dua lengan keluaran panjang gelombang tunggal yang terpisah.

Q2: Bagaimana konektor mempengaruhi kinerja optik?

J: Semua versi yang terkonektor akan menyebabkan sedikit penurunan kinerja: kehilangan penyisipan +0,3 dB, kehilangan pengembalian -5 dB, dan rasio pemadaman -2 dB dibandingkan dengan unit bare fiber. Kapasitas penanganan daya tetap tidak berubah.

Q3: Apa perbedaan antara serat PM460-HP dan PM630-HP?

J: PM460-HP dioptimalkan untuk panjang gelombang tampak yang lebih pendek (488/532/633 nm). PM630-HP dirancang untuk pita tampak yang lebih panjang (532/780, 633/780, 633/840 nm) untuk mempertahankan kinerja polarisasi yang unggul pada panjang gelombang yang lebih panjang.

Q4: Dapatkah Anda memberikan kombinasi panjang gelombang khusus di luar seri standar yang terdaftar?

J: Pasangan panjang gelombang khusus, peningkatan daya tinggi, panjang serat yang diperpanjang, dan jenis konektor alternatif (LC, ST, MU) tersedia berdasarkan pertanyaan teknis. Layanan penandaan perumahan OEM juga didukung.

Q5: Berapa gaya tarik maksimum yang diperbolehkan pada kuncir serat?

J: Nilai beban tarik maksimum adalah 5 N. Tarikan yang berlebihan akan merusak daerah lancip yang menyatu dan menurunkan kinerja optik secara permanen.

Q6: Kisaran suhu berapa yang cocok untuk pengoperasian jangka panjang?

J: -40 °C hingga +85 °C untuk pengoperasian berkelanjutan. Suhu penyimpanan sesuai dengan kisaran pengoperasian; hindari kondensasi di dalam kemasan logam.

Salinan CTA Bawah

Minta penawaran untuk sampel laboratorium atau pesanan OEM massal. Tim teknis kami dapat membantu dengan modifikasi panjang gelombang, daya, dan kemasan khusus. Hubungi melalui email sales@gezhi.net atau WhatsApp untuk dukungan cepat dan konfirmasi waktu tunggu.
