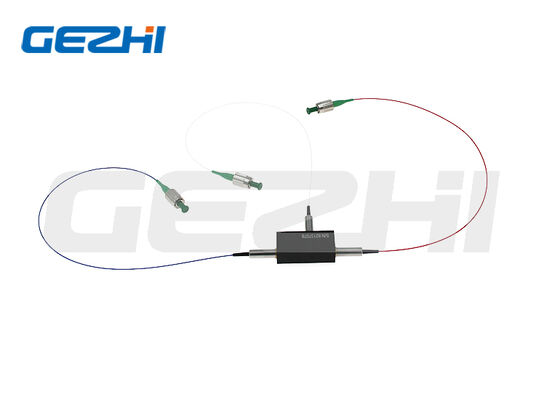

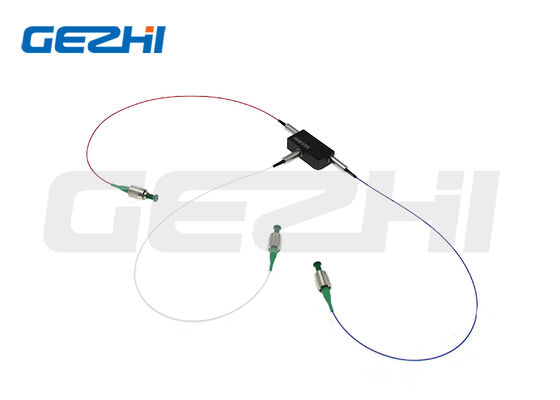

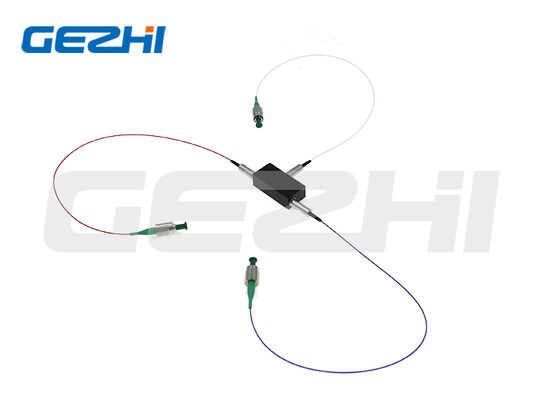

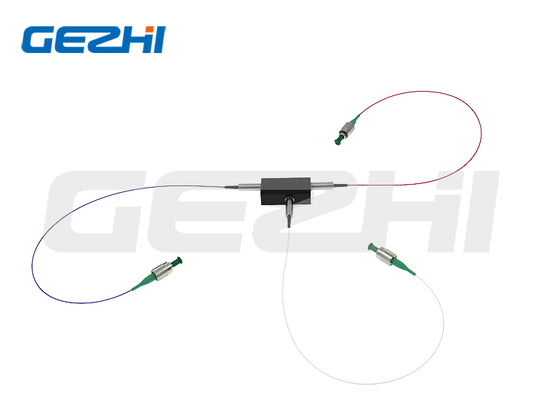

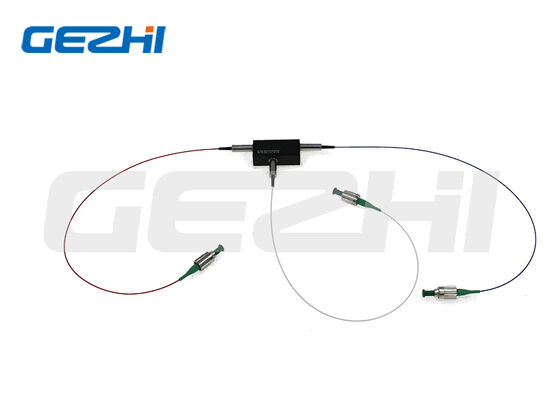

TGG Crystal Based Polarization Maintaining Optical Circulator dengan rasio kepunahan tinggi, kehilangan penempatan rendah dan cakupan panjang gelombang luas

Name: TGG Crystal Based Polarization Maintaining Optical Circulator dengan rasio kepunahan tinggi, kehilangan penempatan rendah dan cakupan panjang gelombang luas
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Polarisasi TGG 3-Port Mempertahankan Sirkulator Optik
Price: 638.00 USD
Availability: InStock

Nama merek:	GEZHI or OEM
Nomor Model:	Polarisasi TGG 3-Port Mempertahankan Sirkulator Optik
Moq:	1 buah
harga:	US$288-US$988
Ketentuan Pembayaran:	T/T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Panjang Gelombang Operasi:

532/635/680/780/808/850/930/980/1030/1053/1064/1150 nm

Kerugian Penyisipan:

≤1,5dB (780-1150nm); ≤2,5dB (532/635/680nm)

Isolasi Minimal:

≥20 / ≥22dB

Rasio kepunahan:

≥18dB (Tipe B); ≥20dB (Tipe F)

Kekuatan CW Maks:

0,5 / 5 / 10 / 20W

Ukuran paket:

70×28×26mm

Kemasan rincian:

Kotak Kertas

Deskripsi Produk

Polarisasi Mempertahankan Sirkulasi Optik Berbasis TGG (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm)

Ikhtisar Produk

Gezhi Photonics TGG berbasis polarisasi yang menjaga sirkulator optik mengadopsi kristal magneto-optik terbium gallium garnet berkinerja tinggi sebagai komponen inti. Ini mencakup rentang panjang gelombang yang luas dari 532nm hingga 1150nm, termasuk pita umum tampak dan inframerah dekat.

Sirkulator PM ini memiliki fitur insertion loss yang sangat rendah, isolasi yang unggul, rasio kepunahan yang tinggi, dan return loss yang tinggi. Mendukung penanganan daya CW dari 0,5W hingga 20W, dan dua mode kerja sumbu polarisasi (sumbu ganda Tipe B & sumbu lambat Tipe F saja). Tersedia paket kompak standar 70×28×26mm, dengan serat pigtail yang dapat disesuaikan sepenuhnya, panjang serat, jenis konektor, dan daya puncak pulsa. Ideal untuk amplifier laser serat, instrumen optik medis, dan sistem pengujian optik presisi.

Fitur Utama

Kehilangan Penyisipan Rendah: ≤1.5dB untuk pita 780–1150nm, ≤2.5dB untuk 532/635/680nm
Isolasi Tinggi: Isolasi minimum ≥20dB, isolasi puncak hingga ≥26dB
Rasio Kepunahan Tinggi: ≥18dB (Tipe B), ≥20dB (Tipe F)
Kerugian Pengembalian Tinggi ≥45dB, crosstalk sangat rendah
Cakupan panjang gelombang yang luas: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm
Beberapa opsi daya CW: 0,5W, 5W, 10W, 20W
Dua mode penyelarasan polarisasi: B (kedua sumbu), F (sumbu lambat saja)
Berbagai pilihan serat PM: PM460, PM630, PM780, PM980, PM1060
Kuncir opsional: Serat telanjang / tabung longgar 900μm; panjang serat yang dapat disesuaikan
Beberapa pilihan konektor: FC/UPC, FC/APC, SC/UPC, SC/APC
Kisaran suhu kerja yang luas: 0℃ ~ +60℃; suhu penyimpanan: -10℃ ~ +75℃
Kemasan khusus, panjang gelombang, dan spesifikasi daya pulsa didukung

Aplikasi Khas

Penguat Serat & Sistem Laser Serat
Peralatan Optik Medis & Laser Medis
Alat Uji dan Pengukuran Optik
Sirkuit Optik Polarisasi Presisi
Pengaturan Penelitian Interferometri & Lab

Spesifikasi Teknis

Parameter	Satuan	Spesifikasi
Panjang Gelombang Operasi	nm	532/635/680/780/808/850/930/980/1030/1053/1064/1150
Bandwidth Panjang Gelombang	nm	±5 / ±10 (Tergantung panjang gelombang)
Kerugian Penyisipan	dB	≤1,5 (780–1150nm); ≤2,5 (532/635/680nm)
Isolasi Minimal	dB	≥20 / ≥22
Isolasi Puncak	dB	≥25 / ≥26
Rasio Kepunahan (Tipe B)	dB	≥18
Rasio Kepunahan (Tipe F)	dB	≥20
Kembali Kerugian	dB	≥45
pembicaraan silang	dB	≥45
Penanganan Daya CW Maks	W	0,5/5/10/20
Beban Tarik	N	≤5
Suhu Operasional	℃	0 ~ +60
Suhu Penyimpanan	℃	-10 ~ +75
Ukuran Paket Standar	mm	70×28×26

Catatan Penting

Spesifikasi di atas berlaku untuk perangkat tanpa konektor. Jika dilengkapi dengan konektor, insertion loss akan meningkat sebesar 0,3dB, return loss akan berkurang sebesar 5dB, dan rasio pemadaman akan turun sebesar 2dB.

Untuk aplikasi pengoperasian pulsa, harap informasikan kepada kami tentang energi pulsa dan daya puncak terlebih dahulu agar sesuai dengan produk yang sesuai.

Ukuran

Informasi Pemesanan

Kode Model: PMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX

Nomor Seri.	Barang Parameter	Definisi Kode
①	Pelabuhan	3 = 3-pelabuhan
②	Panjang gelombang	532/635/680/780/808/850/930/980/1030/1053/1064/1150 S = Panjang gelombang khusus yang ditentukan
③	Penyelarasan Sumbu	B = Kedua sumbu berfungsi F = Sumbu lambat berfungsi, sumbu cepat diblokir N = Tipe non-PM
④	Penanganan Daya	0L = 0,5W 01 = 1W 10 = 10W 20 = 20W S = Daya yang ditentukan khusus
⑤	Jenis Serat	PM460 / PM630 / PM780 / PM980 / PM1060 S = Serat khusus yang ditentukan
⑥	Dimensi Paket	T2 = Standar 70×28×26mm S = Ukuran paket yang ditentukan khusus
⑦	Tipe Kuncir	00 = Serat telanjang 09 = tabung longgar 900μm
⑧	Panjang Serat	08 = 0,8m 10 = 1m S = Panjang khusus yang ditentukan
⑨	Tipe Konektor	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = Konektor khusus yang ditentukan / bare fiber tanpa konektor
⑩	Kekuatan Puncak Pulsa	00 = Gelombang Kontinyu (CW) 10 = daya puncak 10kW 20 = daya puncak 20kW SS = Daya pulsa yang ditentukan khusus

Tabel Informasi Pengemasan

Barang	Detail
Jenis Kemasan	Tas PE individu atau Kemasan Khusus
Opsi Label	Label Produk / Label OEM
Karton Luar	Karton Ekspor Standar
Dukungan Sampel	Tersedia
Pasokan Massal	Tersedia
