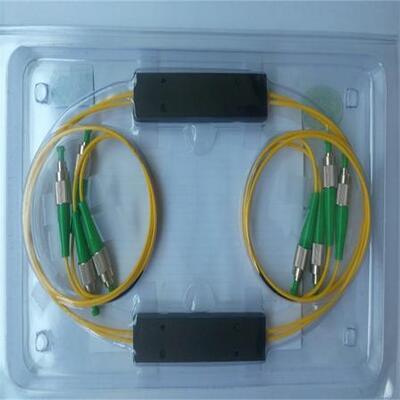

3x3 PM Fused Fiber Coupler dengan 33/33/33 Coupling Ratio High Polarization Extinction Ratio dan Multiple Wavelength Options

Nama merek:	GEZHI or OEM
Nomor Model:	PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Moq:	1 buah
Harga:	US$188-US$688
Waktu pengiriman:	2-3 minggu
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE/RoHS/ISO9001

Dokumen:

3x3 PM Fused Coupler 780,98...nm.pdf

Panjang Gelombang Pusat:

780/980/1030/1064/1310/1550 nm

Bandwidth Panjang Gelombang Operasi:

±10nm

Kerugian Kelebihan Maks:

1,0dB (0,8dB untuk 1310/1550nm)

Rasio kepunahan:

≥17dB

Rasio Kopling:

33/33/33 ±10%

Penanganan Daya CW Maks:

0,5/1/2W

Kemasan rincian:

Kotak Kertas

Menyediakan kemampuan:

1000PCS PER Bulan

Menyoroti:

33/33/33 rasio kopling PM Fiber Splitter

Polarizasi Tinggi Rasio Punah Polarizasi Mempertahankan Fiber Coupler

Opsi panjang gelombang ganda 3x3 PM Fused Fiber Coupler

Deskripsi Produk

Ringkasan Produk

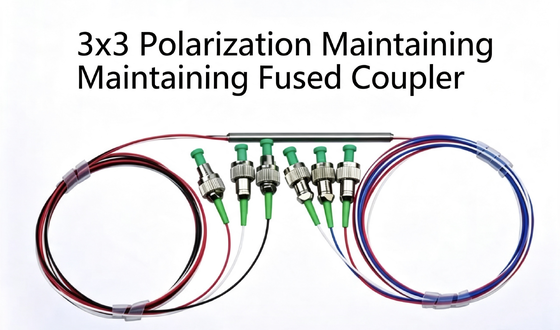

3x3 PM Fused Coupler kami adalah polarisasi mempertahankan splitter serat optik yang diproduksi oleh Gezhi Photonics melalui teknologi fused biconical taper canggih.Ini 3 × 3 PM fiber coupler merata membagi cahaya masukan ke dalam tiga sama 33/33/33% output port, sepenuhnya mendukung kedua sumbu polarisasi cepat dan lambat tanpa pelindung sumbu.kerugian pengembalian yang tinggi dan rasio kepunahan polarisasi yang sangat baik, digunakan secara luas dalam komunikasi optik koheren, sistem pemantauan daya dan instrumen pengujian serat optik presisi.

Fitur Utama

Kerugian Masukan Rendah & Kerugian Ekstrim Maksimal 1.0dB
Kerugian Kembali Tinggi ≥55dB
Rasio Kepunahan Polarisasi Tinggi ≥17dB (diuji pada sumbu lambat secara default)
Rasio kopling seragam 33/33/33 dengan toleransi ± 10%
Pilihan panjang gelombang multi: 780nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm
Kekuatan nominal CW: 0,5W / 1W / 2W, paket heat sink untuk > 10W pulsa daya tinggi/CW
Rentang suhu operasi yang luas -5°C ~ +75°C
Dua ukuran paket standar & pigtail serat yang dapat disesuaikan dan konektor
Kedua sumbu polarisasi berfungsi sepenuhnya tanpa menghalangi

Aplikasi Tipikal

Sistem Komunikasi Optik Koheren
Pemantauan dan Deteksi Daya Laser
Instrumen pengujian serat optik presisi
Polarisasi Mempertahankan Sistem Laser Serat
Peralatan Sensing Interferometrik
Penelitian Laboratorium Optik

Tabel Spesifikasi Teknis

Parameter	Satuan	Nilai-nilai
Jenis		3x3
Panjang Gelombang Pusat	nm	780	980	1030	1064	1310	1550
Bandwidth panjang gelombang operasi	nm	± 10	± 10	± 10	± 10	± 10	± 10
Maksimum Kerugian yang Terlalu Banyak	dB	1.0	1.0	1.0	1.0	0.8	0.8
Rasio Kepunahan	dB	≥ 17	≥ 17	≥ 17	≥ 17	≥ 17	≥ 17
Rasio Kopling	%	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33
Toleransi rasio kopling	%	± 10	± 10	± 10	± 10	± 10	± 10
Min Kembali Kerugian	dB	≥ 55	≥ 55	≥ 55	≥ 55	≥ 55	≥ 55
Max CW Power Handling	W	0.5 / 1/2	0.5 / 1/2	0.5 / 1/2	0.5 / 1/2	0.5 / 1/2	0.5 / 1/2
beban tarik	N	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Suhu operasi	°C	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75
Suhu penyimpanan	°C	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85
Ukuran Paket Standar	mm	3×60mm (serat telanjang) / 4×70mm (900μm tabung longgar)

Catatan Penting

Pasang PM yang digabungkan mendukung kedua sumbu polarisasi dan tidak dapat memblokir sumbu mana pun; tes rasio kepunahan standar dilakukan pada sumbu lambat.

Spesifikasi di atas berlaku untuk perangkat telanjang tanpa konektor serat. Jika dilengkapi dengan konektor: Insertion Loss meningkat 0,3dB, Return Loss turun 5dB, Extinction Ratio berkurang 2dB.

Untuk skenario daya tinggi di atas 10W, kemasan heat sink tersedia atas permintaan.

Jika digunakan untuk aplikasi laser berdenyut, harap berikan energi pulsa dan daya puncak untuk desain yang disesuaikan.

Paket & Port Layout

Perumahan kopler 3x3 PM standar dengan 6 port serat: Port1, Port2, Port3 sebagai kelompok input; Port4, Port5, Port6 sebagai kelompok output.

Penjelasan Kode Pemesanan

Format Model:PMFBTC-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Posisi	Kode Item	Kode & Deskripsi Opsional
①	Panjang gelombang	780 = 780nm 980 = 980nm 1030 = 1030nm 1064 = 1064nm 1310 = 1310nm 1550 = 1550nm S = Panjang gelombang khusus yang ditentukan
②	Jenis konfigurasi	33 = 3×3 PM kopling yang dipanaskan
③	Jenis Serat	PM780 / PM980 / PM1060 / PM1300 / PM1550 S = Jenis serat khusus
④	Pengelolaan Daya	0L = 0,5W 01 = 1W 02 = 2W
⑤	Ukuran Paket	S3 = 3,0 × 60 mm S4 = 4,0 × 70 mm S = Ukuran paket khusus
⑥	Jenis ekor babi	00 = serat telanjang 09 = tabung longgar 900μm
⑦	Panjang Serat	08 = 0,8m 10 = 1m S = Panjang serat khusus
⑧	Jenis konektor	FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = Konektor khusus

Layanan kustomisasi

Gezhi Photonics mendukung kustomisasi penuh untuk 3x3 PM fused couplers:

Panjang gelombang operasi & bandwidth khusus
Pengemasan heat sink bertenaga tinggi khusus untuk laser CW / pulsa
Panjang serat khusus, jenis konektor (FC, SC, LC dll.)
Persyaratan ukuran dan label kemasan khusus
Laporan uji & parameter kinerja optik yang disesuaikan

Informasi Perusahaan

Gezhi Photonics Co., Ltd adalah produsen profesional komponen serat polarisasi, kopling fusi, splitter serat dan perangkat optik pasif.Semua kopling PM diuji ketat sebelum pengiriman, kinerja stabil untuk industri, laboratorium dan komunikasi pelanggan global.
