Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nomor model: | 1X2(2X2) Polarisasi Mempertahankan Coupler | Jenis: | Solusi FTTx |
|---|---|---|---|
| Waktu garansi: | 36 bulan | Panjang gelombang: | 525nm, 630nm, 780nm, 850nm, 980nm |
| Aplikasi: | CATV/FTTH | Nilai: | Nilai P Atau Nilai A |
| Cahaya Tinggi: | Polarisasi Mempertahankan Komponen Coupler,Solusi FTTx Fused Fiber Coupler,PM Fused Fiber Coupler |
||

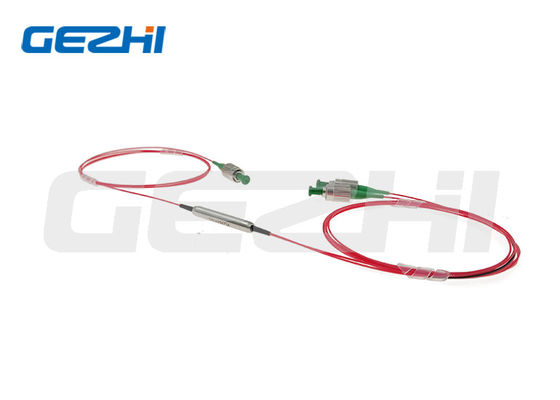

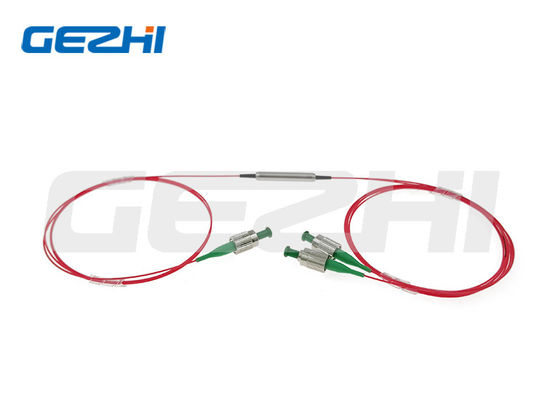

525nm, 630nm, 780nm, 850nm, 980nm 1x2,2x2 Polarisasi Menjaga Fused Fiber Optic Coupler
Ikhtisar Produk
1x2,2x2 Polarisasi Mempertahankan Fused Fiber Optic Coupler menggunakan teknik peleburan yang unik dan mempertahankan serat polarisasi untuk membangun polarisasi mempertahankan fusi standar coupler (PMC).Rasio kopling dapat dipilih sesuai dengan permintaan pelanggan.Ini fitur kerugian berlebih rendah, ukuran kecil dan rasio kepunahan polarisasi tinggi.PMC banyak digunakan untuk sensor optik dan gyro optik, penguat optik.
Aplikasi
Penguat Serat
Pemantauan Daya
Instrumen Serat Optik
FITUR
Kerugian Penyisipan Rendah
Kerugian Pengembalian Tinggi
Rasio Kepunahan Tinggi
| Parameter | Satuan | Nilai | |||||||||||||||
| Jenis | / | 1x2 atau 2x2 | |||||||||||||||
| Panjang Gelombang Tengah | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Rentang Panjang Gelombang Operasi | nm | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| Maks.Kelebihan Kerugian | dB | 1.2 | 0,6 | 0,6 | 0,6 | 0,5 | |||||||||||
| Ketuk Rasio Kopling | % | 1±0,5%, 5±1,0%, 10±2,0%, dan 50% | |||||||||||||||
| Kerugian penyisipan | dB | IL terkait dengan Rasio Kopling | |||||||||||||||
| Rasio Kepunahan | dB | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| Mengembalikan kerugian | dB | ≥55 | |||||||||||||||
| Penanganan Daya Maks (CW) | W | 0,1 | 0,1 | 0,5, 1, atau 3 | 0,5, 1, atau 3 | 0,5, 1, atau 3 | |||||||||||
| Beban Tarik | N | ≤5 | |||||||||||||||
| Suhu Operasional | ℃ | -5~+75 | |||||||||||||||
| Suhu Penyimpanan | ℃ | -40~+85 | |||||||||||||||
| Dimensi Paket | mm | φ3x54mm atau φ3x60mm | |||||||||||||||
| Toleransi Rasio Kopling | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0,5 | ±0,6 | ±1,0 | ±1,5 | ±2,0 | ±2,5 | ±3,0 | ±3,5 | ||||||||||
Catatan: 1. PM fused coupler keduanya bekerja dengan sumbu, tidak ada sumbu yang dapat diblokir;rasio kepunahan uji default ada di sumbu lambat.
Spesifikasi di atas adalah untuk perangkat tanpa konektor, Jika dengan konektor, IL akan menjadi 0,3dB lebih tinggi, return loss dengan pengurangan 5dB dan Extinction Ratio akan berkurang 2dB.
2. Untuk aplikasi daya tinggi >10W, kami akan menggunakan paket heat sink
3. Jika ada aplikasi pulsa, pastikan untuk memberi tahu kami tentang energi pulsa dan daya puncak.
Ukuran
meminta informasi
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Panjang gelombang: | 525=525nm;630=630nm;780=780nm;850=850nm;980=980nm;S=Tentukan |
| ②Jenis Konfigurasi: | 12=1x2, 22=2x2 |
| ③Rasio Kopling: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Tentukan |
| ④Tipe Serat: | PM460-HP;PM630-HP;PM780;PM980;S=Tentukan |
| ⑤Penanganan Daya: | 0L=0,5W;01=1W;02=2W |
| ⑥Dimensi Paket: | S2=3,0x54mm;S3=3,0x60mm;S=Tentukan |
| ⑦Jenis kepang: | 00 = serat telanjang;09 = 900um tabung longgar |
| ⑧Panjang Serat: | 08=0,8m;10=1m;S=Tentukan |
| ⑨Jenis Konektor: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Tentukan |
